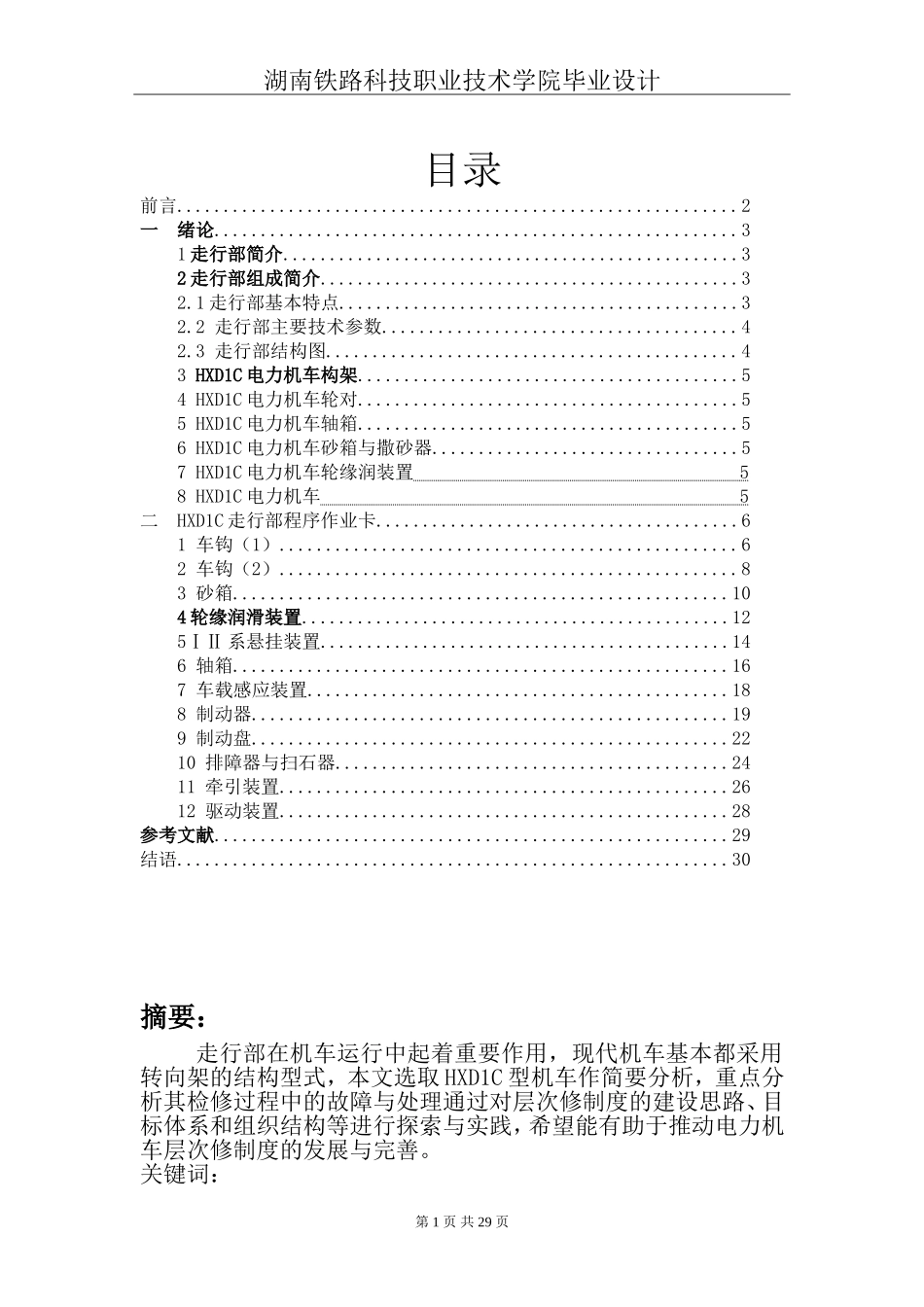

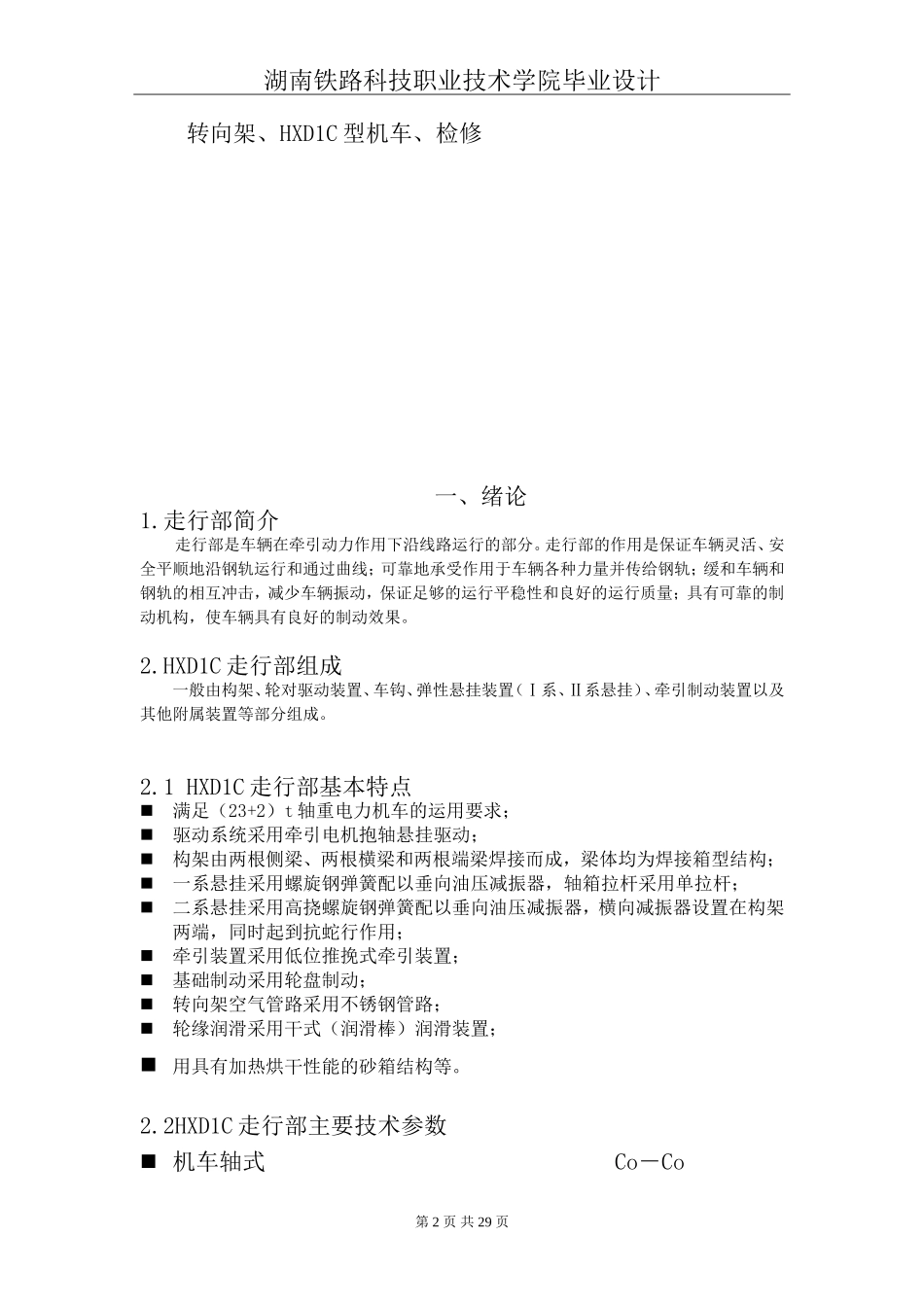

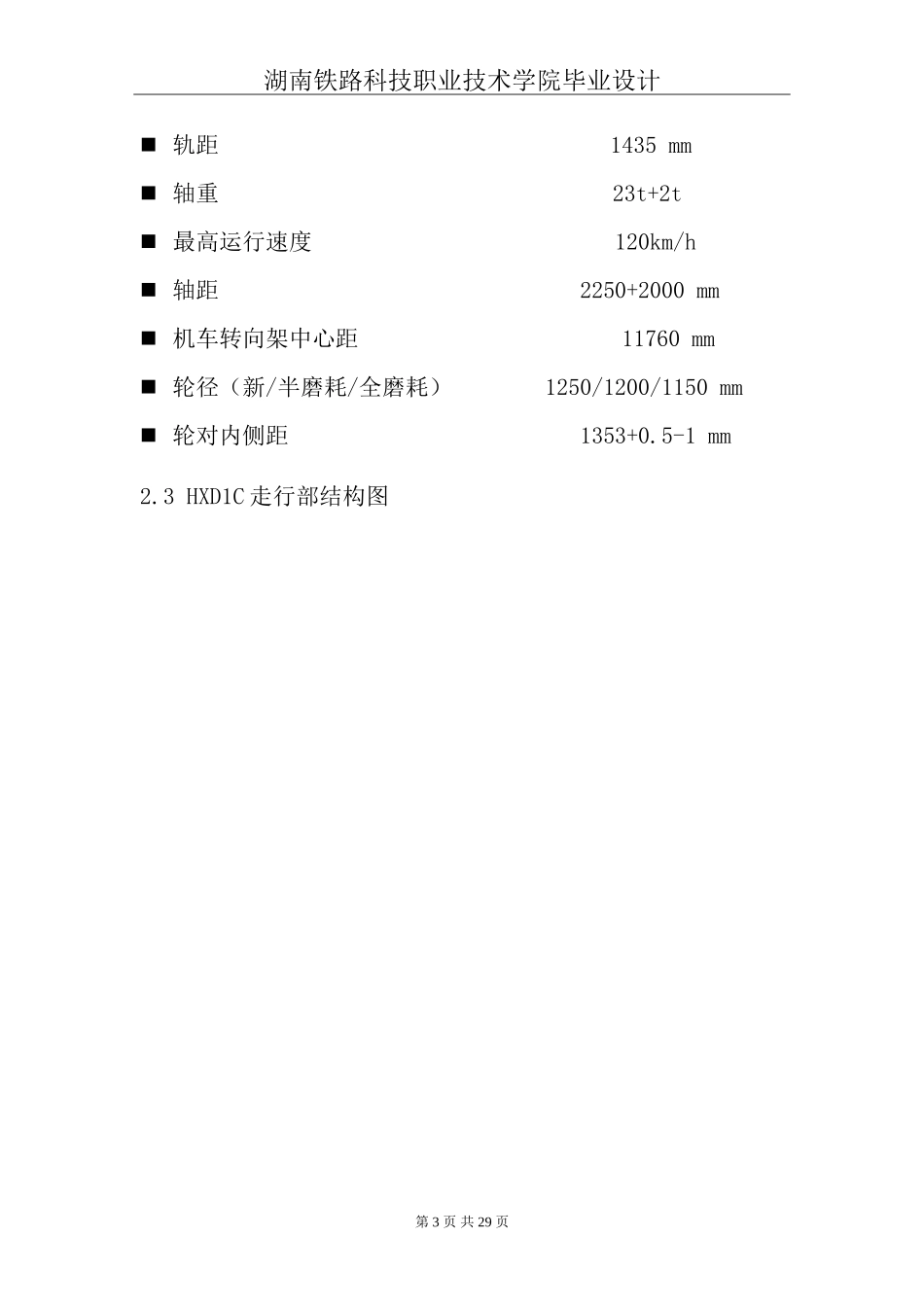

第1页共29页湖南铁路科技职业技术学院毕业设计目录前言............................................................2一绪论........................................................31走行部简介.................................................32走行部组成简介.............................................32.1走行部基本特点...........................................32.2走行部主要技术参数......................................42.3走行部结构图............................................43HXD1C电力机车构架.........................................54HXD1C电力机车轮对.........................................55HXD1C电力机车轴箱.........................................56HXD1C电力机车砂箱与撒砂器.................................57HXD1C电力机车轮缘润装置58HXD1C电力机车5二HXD1C走行部程序作业卡.......................................61车钩(1).................................................62车钩(2).................................................83砂箱.....................................................104轮缘润滑装置..............................................125ⅠⅡ系悬挂装置............................................146轴箱.....................................................167车载感应装置.............................................188制动器...................................................199制动盘...................................................2210排障器与扫石器..........................................2411牵引装置................................................2612驱动装置................................................28参考文献.......................................................29结语...........................................................30摘要:走行部在机车运行中起着重要作用,现代机车基本都采用转向架的结构型式,本文选取HXD1C型机车作简要分析,重点分析其检修过程中的故障与处理通过对层次修制度的建设思路、目标体系和组织结构等进行探索与实践,希望能有助于推动电力机车层次修制度的发展与完善。关键词:第2页共29页湖南铁路科技职业技术学院毕业设计转向架、HXD1C型机车、检修一、绪论1.走行部简介走行部是车辆在牵引动力作用下沿线路运行的部分。走行部的作用是保证车辆灵活、安全平顺地沿钢轨运行和通过曲线;可靠地承受作用于车辆各种力量并传给钢轨;缓和车辆和钢轨的相互冲击,减少车辆振动,保证足够的运行平稳性和良好的运行质量;具有可靠的制动机构,使车辆具有良好的制动效果。2.HXD1C走行部组成一般由构架、轮对驱动装置、车钩、弹性悬挂装置(Ⅰ系、Ⅱ系悬挂)、牵引制动装置以及其他附属装置等部分组成。2.1HXD1C走行部基本特点满足(23+2)t轴重电力机车的运用要求;驱动系统采用牵引电机抱轴悬挂驱动;构架由两根侧梁、两根横梁和两根端梁焊接而成,梁体均为焊接箱型结构;一系悬挂采用螺旋钢弹簧配以垂向油压减振器,轴箱拉杆采用单拉杆;二系悬挂采用高挠螺旋钢弹簧配以垂向油压减振器,横向减振器设置在构架两端,同时起到抗蛇行作用;牵引装置采用低位推挽式牵引装置;基础制动采用轮盘制动;转向架空气管路采用不锈钢管路;轮缘润滑采用干式(润滑棒)润滑装置;用具有加热烘干性能的砂箱结构等。2.2HXD1C走行部主要技术参数机车轴式Co-Co第3页共29页湖南铁路科技职业技术学院毕业设计轨距1435mm轴重23t+2t最高运行速度120km/h轴距2250+2000mm机车转向架中心距11760mm轮径(新/半磨耗/全磨耗)1250/1200/1150mm轮对内侧距1353+0.5-1mm2.3HXD1C走行部结构图第4页共29页湖南铁路科技职业技术学院毕业设计3.HXD1C电力机车构架构架由左右两个侧梁、前端梁、后端梁、牵引横梁、横梁、各种附加支座等组成。构架组焊后,成为完全封闭的框架式“目”字箱型...
