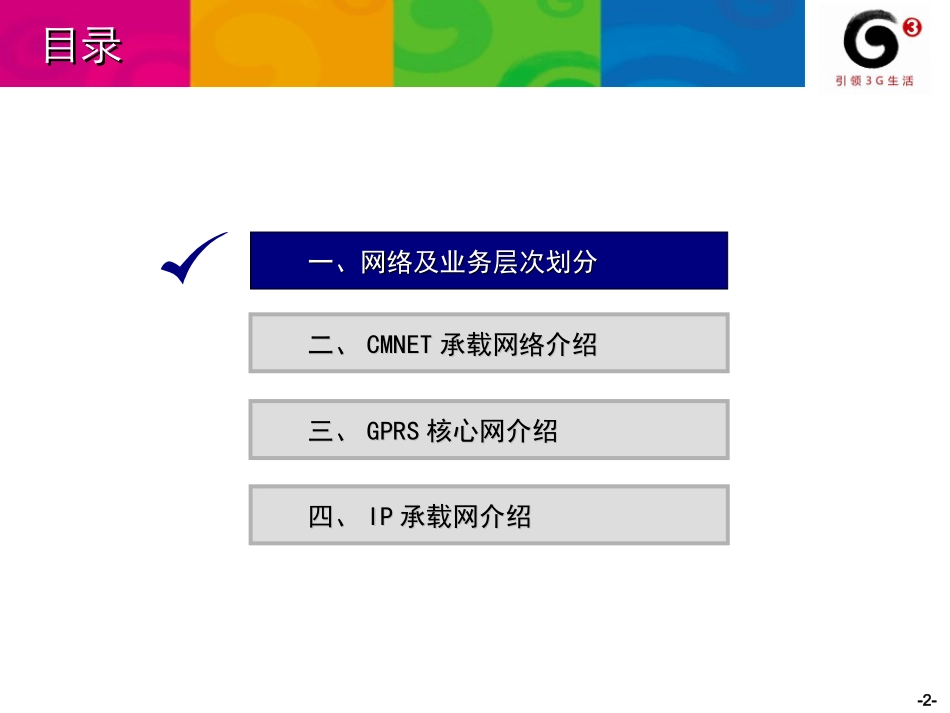

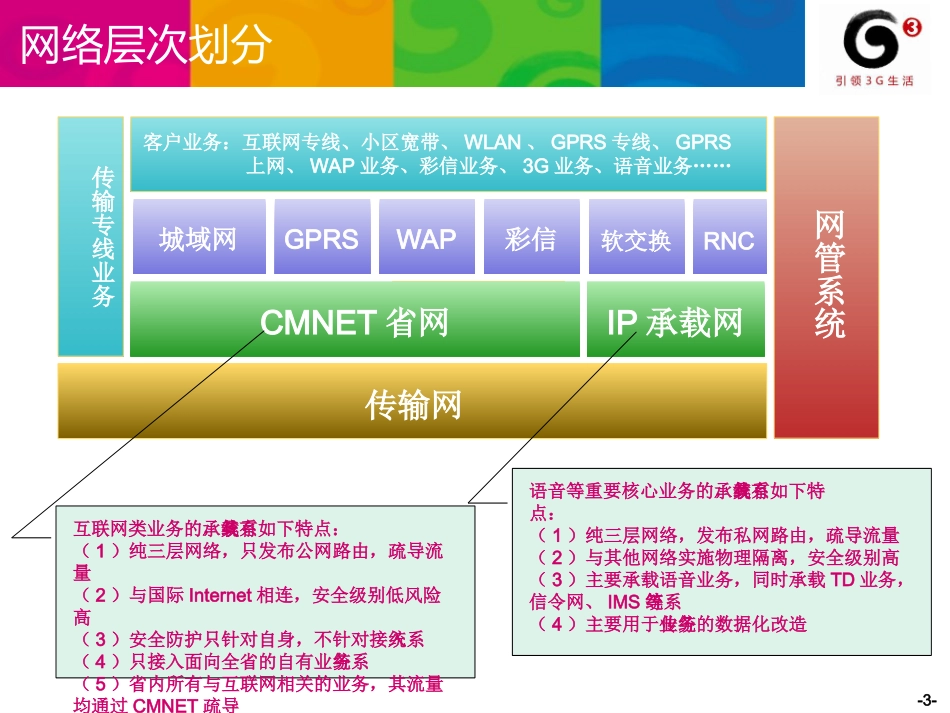

数据承载网络介绍网络管理中心IT支撑室2010.10-2-一、网络及业务层次划分一、网络及业务层次划分四、四、IPIP承载网介绍承载网介绍目录目录三、三、GPRSGPRS核心网介绍核心网介绍二、二、CMNETCMNET承载网络介绍承载网络介绍-3-网络层次划分传输网网管系统CMNET省网IP承载网GPRSWAP彩信软交换RNC城域网客户业务:互联网专线、小区宽带、WLAN、GPRS专线、GPRS上网、WAP业务、彩信业务、3G业务、语音业务……传输专线业务互联网类业务的承载系统,具有如下特点:(1)纯三层网络,只发布公网路由,疏导流量(2)与国际Internet相连,安全级别低风险高(3)安全防护只针对自身,不针对接入系统(4)只接入面向全省的自有业务系统(5)省内所有与互联网相关的业务,其流量均通过CMNET疏导语音等重要核心业务的承载系统,具有如下特点:(1)纯三层网络,发布私网路由,疏导流量(2)与其他网络实施物理隔离,安全级别高(3)主要承载语音业务,同时承载TD业务,信令网、IMS等系统(4)主要用于传统业务的数据化改造-4-一、网络层次划分一、网络层次划分四、四、IPIP承载网介绍承载网介绍目录目录三、三、GPRSGPRS核心网介绍核心网介绍二、二、CMNETCMNET承载网络介绍承载网络介绍-5-基础知识——TCP/IP层次ARP数据链路/物理层网际层传输层应用层NetworkInterfaceNetworkTransportApplicationSMTPSMTPFTPDNSTelnetSNMPHTTPTCPUDPIPICMPTokenRingTokenBusEthernet(Bus)FDDI……RARP标识:MAC地址设备:HUB、二层交换机标识:IP地址设备:路由器、三层交换机标识:端口号设备:主机、服务器-6-基础知识——TCP建立连接“三次握手”ABSYN=1,SEQ=XSEQ=Y,ACK=X+1,SYN=1SYN=0,ACK=Y+1,SEQ=X请求建立连接段确认段对确认段的确认段同意连接对“同意连接”的确认传输数据过程中,数据段的起始序号是多少?SEQ=X+1SEQ=Y+1传输数据超时重传-7-基础知识——IP地址私有地址:A10.0.0.0~10.255.255.255B172.16.0.0~172.31.255.255C192.168.0.0~192.168.255.2551.0.0.0~126.255.255.255128.0.0.0~191.255.255.255192.0.0.0~223.255.255.255224.0.0.0~239.255.255.255240.0.0.0~255.255.255.255-8-基础知识——路由路由是指导IP报文发送的路径信息。(N,R1,M)R1目标网络N其它网络-9-基础知识——路由协议手工配置静态路由无开销,配置简单,需人工维护,适合简单拓朴结构的网络。iproute-static11.0.0.0255.255.0.010.0.0.2动态路由协议发现的路由开销大,配置复杂,无需人工维护,适合复杂拓朴结构的网络。AS内部路由协议:OSPF、ISIS、RIPAS间路由协议:BGP内部路由协议(IGP)OSPF、ISIS、RIP、静态……自治系统AS100自治系统AS200BGP-10-CMNET承载网络介绍CMNET集团骨干网CMNET陕西省网CMNET城域网小区宽带、集团专线WLANGPRS核心网电信联通校园网、国外互联网等第三方出口-11-CMNET骨干网拓扑兰州重庆贵阳长沙杭州南昌天津南京昆明沈阳海口福州合肥济南南宁呼和浩特西宁哈尔滨石家庄太原长春郑州银川拉萨乌鲁木齐西安广州武汉上海北京成都杭州南昌天津南京海口福州合肥济南哈尔滨石家庄长春郑州-12-CMNET省网拓扑-13-枢纽楼5KE未央5KE枢纽楼NE80未央NE80CMNet陕西省网捷瑞S8016枢纽楼S8016未央S8016劳动路S8016城域核心区域汇聚用户接入专线PE带钢厂带钢厂南风日化华秦肉鸡长乐小区军区辛家坡信用社西光古纤盐田工商局临潼区委雁塔商厦外语学院曲江6号外语学院曲江翠竹园省建材泛美大厦盐田工商局临潼区委铁路公安处长乐小区5328210所崇业路老干部活动中心德克士水利十五局枣园西港物业铁路卫校红旗水泥厂五环劳司浐灞商务动物研究所西光厂西光厂户县大王周至西关户县电力局户县电力局户县国税局周至西关杨陵杨陵徐家湾白桦林居未央派出所陕西科大未央宫派出所西郊建行新华商厦市一中钢厂办公楼ME60ME605200F5200F5200F5200F西安城域网拓扑-14-互联网业务流程介绍宽带用户楼道交换机级联3352级联3352S8016NE80NE5000EM320北京T1600第三方互联NE80集团出口M320外部互联网光泽出口(疏导电信流量)铁通出口(疏导电信流量)教育网出口(疏导教育网流量及部分视频网站...
