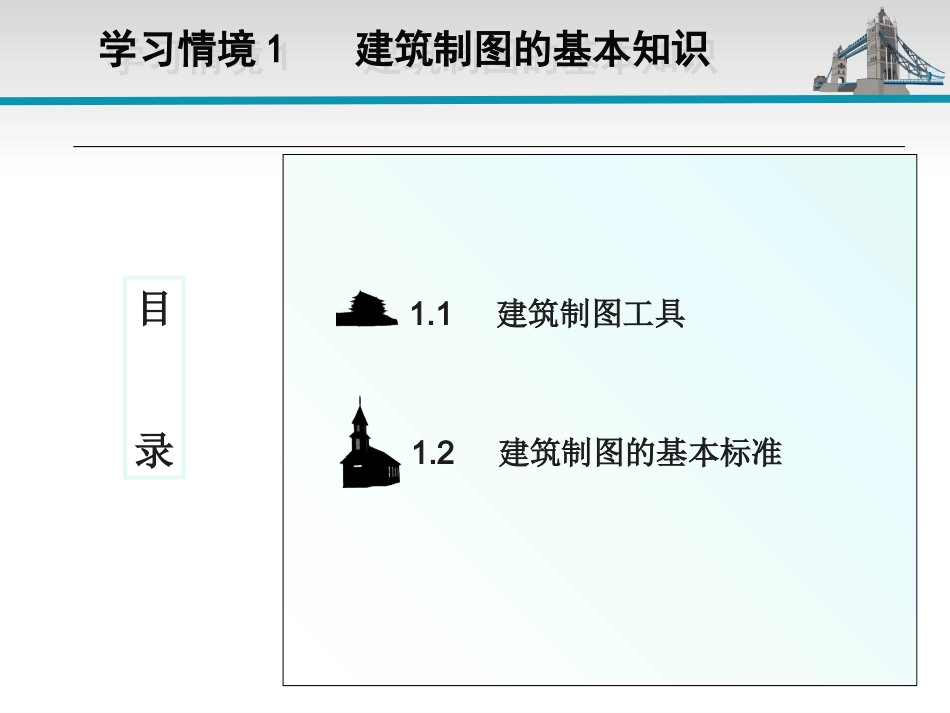

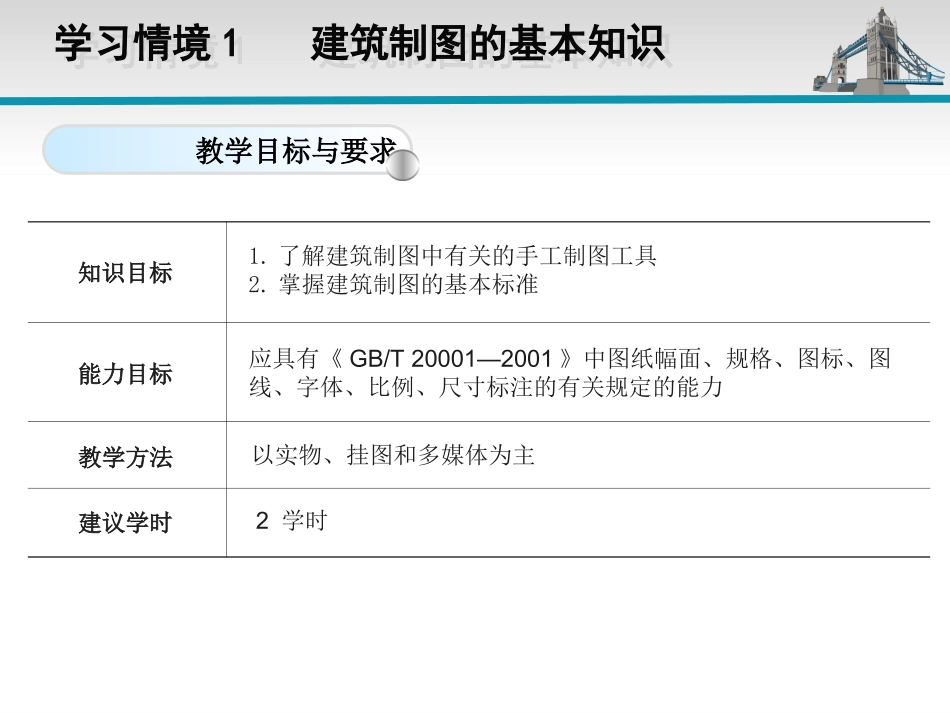

建筑识图与建筑构造教师宁建伟JIANZHUSHITUYUJIANZHUGOUZAO目录学习情境1建筑制图的基本知识学习情境1建筑制图的基本知识1.1建筑制图工具1.2建筑制图的基本标准学习情境1建筑制图的基本知识学习情境1建筑制图的基本知识教学目标与要求知识目标能力目标教学方法建议学时1.了解建筑制图中有关的手工制图工具2.掌握建筑制图的基本标准应具有《GB/T20001—2001》中图纸幅面、规格、图标、图线、字体、比例、尺寸标注的有关规定的能力以实物、挂图和多媒体为主2学时任务1.1建筑制图工具任务1.1建筑制图工具一、绘图板绘图板通常用胶合板制成，四周镶以硬木边条，如图所示。任务1.1建筑制图工具任务1.1建筑制图工具二、丁字尺丁字尺是用来与图板配合画横线的长尺，也是画水平线不可缺少的工具。任务1.1建筑制图工具任务1.1建筑制图工具三、三角板一副三角板是两块，分别具有45°、30°、60°的直角三角形透明板。三角板与丁字尺配合可以画出15°、30°、45°、60°、75°的斜线以及相互垂直和平行的线，如图所示。任务1.1建筑制图工具任务1.1建筑制图工具四、圆规圆规是用来画圆及圆弧的工具。任务1.1建筑制图工具任务1.1建筑制图工具五、分规分规的形状与圆规相似，只是两腿均装有尖锥形钢针，既可用它量取线段的长度，也可用它等分直线段。任务1.1建筑制图工具任务1.1建筑制图工具六、比例尺比例尺是用于放大（读图时）或缩小（绘图时）实际尺寸的一种尺子。任务1.1建筑制图工具任务1.1建筑制图工具七、擦图片擦图片是用于修改图线的，其材质多为不锈钢片，如图所示。任务1.1建筑制图工具任务1.1建筑制图工具八、曲线板曲线板是用来绘制非圆曲线的工具，如图所示。任务1.1建筑制图工具任务1.1建筑制图工具九、建筑模板主要用来画各种建筑标准图例和常用符号，如柱、墙、门开启线、大便器、污水盆、详图索引符号、标高符号等等。任务1.1建筑制图工具任务1.1建筑制图工具十、铅笔一般铅笔刻有表示软硬的代号，“H”表示硬铅笔，“B”表示软铅笔，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软和越硬。任务1.1建筑制图工具任务1.1建筑制图工具十一、绘图笔常用的绘图笔主要有墨线笔、绘图墨水笔等两种。墨线笔绘图墨任务1.2建筑制图的基本标准任务1.2建筑制图的基本标准建筑工程图是表达工程设计的重要技术资料，是建筑施工的依据，被誉为工程界的“语言”。为统一工程图样的画法，便于交流技术和提高制图效率，满足设计、施工、管理等要求，对于工程图中常用的图纸幅面、字体、图线、比例、尺寸标注等内容国家标准有统一的规定。建筑工程图执行的标准是：《房屋建筑制图统一标准》（GB/T50001-2001）、《总图制图标准》（GB/T50103-2001）、《建筑制图标准》（GB/T50104-2001）、《建筑结构制图标准》（GB/T50105-2001）、《给水排水制图标准》（GB/T50106-2001）和《采暖通风与空气调节制图标准》（GB/T50114-2001）。任务1.2建筑制图的基本标准任务1.2建筑制图的基本标准一、图纸幅面、图框格式、标题栏和会签栏1.图纸幅面图纸幅面是指图纸本身的大小规格,用图纸的短边×长边（B×L）表示。图纸的幅面应符合表1-1的规定：A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c105a25尺寸代号图幅代号表1-1图纸幅面尺寸表任务1.2建筑制图的基本标准任务1.2建筑制图的基本标准一、图纸幅面、图框格式、标题栏和会签栏A0号图纸的面积为1m2，A1号图纸是A0号图纸的对开，其他幅面依次类推，如图所示。任务1.2建筑制图的基本标准任务1.2建筑制图的基本标准一、图纸幅面、图框格式、标题栏和会签栏图纸的短边一般不应加长，长边可加长，但应符合表1-2的规定：图幅代号长边尺寸长边加长后尺寸A011891486163517831932208022302378A1841105112611471168218922102A259474389110411189133814861635178319322080A342063084110511261147116821892表1-2图纸长边加长后的尺寸任务1.2建筑制图的基本标准任务1.2建筑制图的基本标准一、图纸幅面、图框格式、标题栏和会签栏2.图框格式图框是指在图纸上限定绘图区域的线框。规定每张图纸上都要画出图框，图框线用粗实线绘制。图框尺寸应符...
