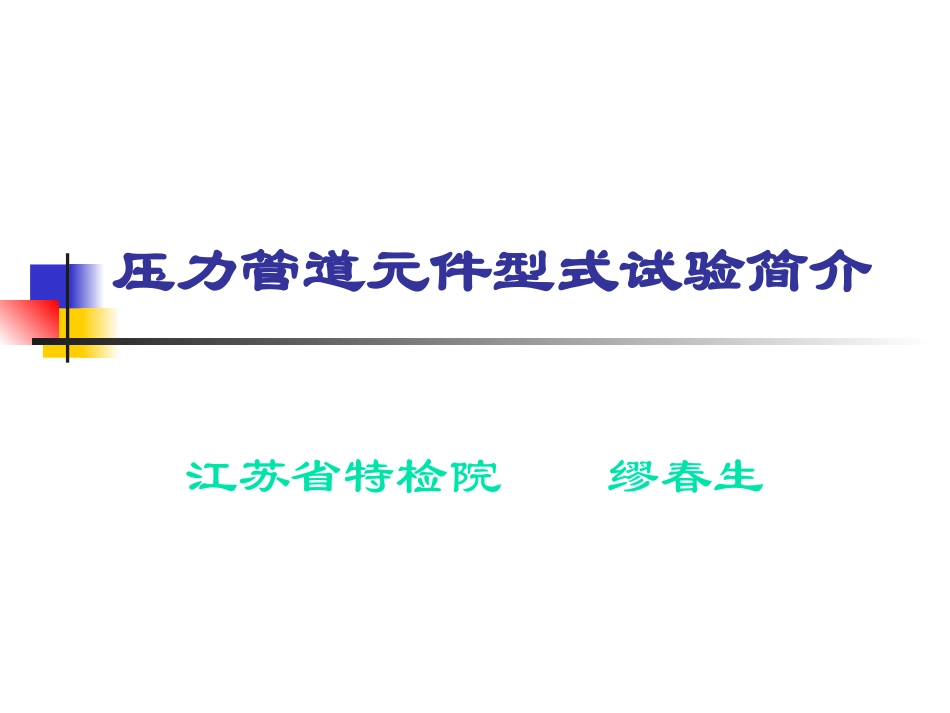

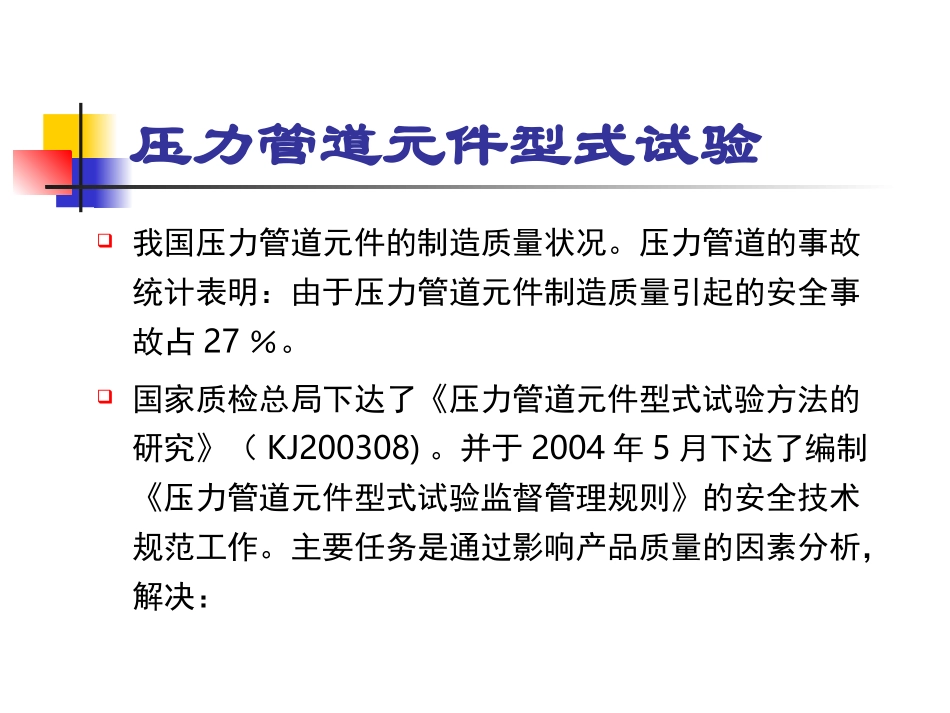

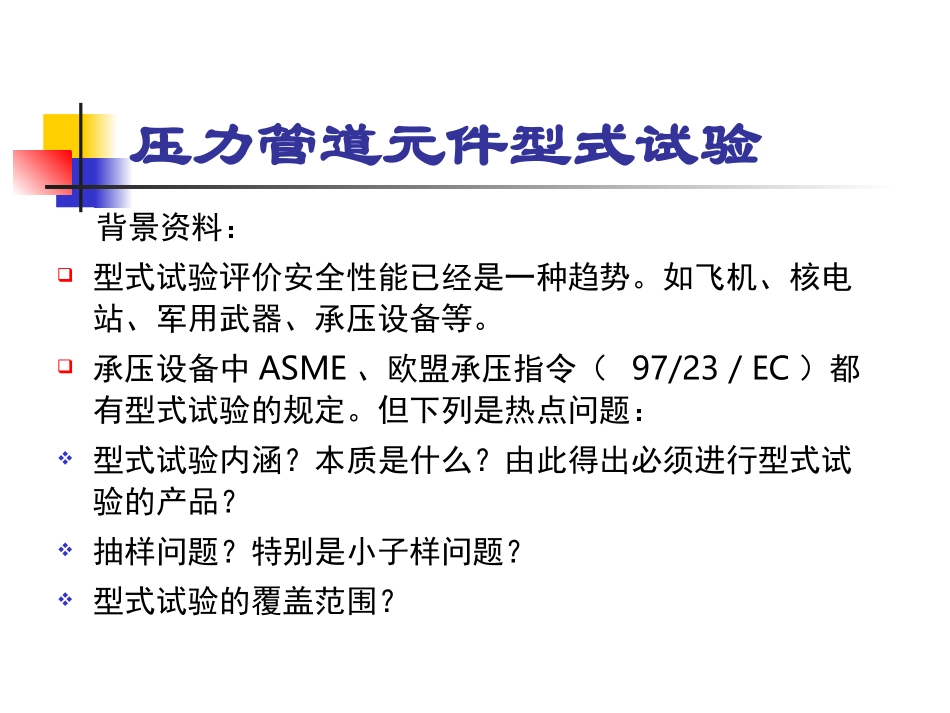

压力管道元件型式试验简介江苏省特检院缪春生压力管道元件型式试验背景资料：型式试验评价安全性能已经是一种趋势。如飞机、核电站、军用武器、承压设备等。承压设备中ASME、欧盟承压指令（97/23/EC）都有型式试验的规定。但下列是热点问题：型式试验内涵？本质是什么？由此得出必须进行型式试验的产品？抽样问题？特别是小子样问题？型式试验的覆盖范围？压力管道元件型式试验我国压力管道元件的制造质量状况。压力管道的事故统计表明：由于压力管道元件制造质量引起的安全事故占27％。国家质检总局下达了《压力管道元件型式试验方法的研究》（KJ200308)。并于2004年5月下达了编制《压力管道元件型式试验监督管理规则》的安全技术规范工作。主要任务是通过影响产品质量的因素分析，解决：压力管道元件型式试验（1）哪些压力管道元件必须进行型式试验？（2）必须进行型式试验的压力管道元件的试验项目有哪些？（3）已经进行型式试验的压力管道元件产品能否覆盖其它产品？其覆盖的范围如何？（4）采用抽样方式进行的型式试验，其试验的置信度如何？（5）单件生产的产品和批量生产的产品，其型式试验方法、抽样等有何差异？内容目录一、型式试验的内涵二、必须进行型式试验的产品的确定三、型式试验的覆盖范围的确定四、抽样规则与试验置信度五、典型型式试验项目的试验方法与验收要求六、型式试验的程序七、若干问题的讨论压力管道元件型式试验简介一、型式试验的内涵型式试验（Type-Test或Type-Examination）的内涵在《特种设备监察条例》条文解释中是这样规定的：国务院特种设备安全监督管理部门指定的检验检测机构对产品、部件是否满足安全要求而进行的全面技术审查、检验测试，必要时可进行破坏性试验。目的是审查被设计、制造的特种设备是否存在不能满足安全性能的缺陷，验证制造企业生产符合安全性能的产品的能力。压力管道元件型式试验简介一、型式试验的内涵在欧盟97/23/EC指令附录Ⅲ中给定的型式检验（ECtype-Examination）的含义是：指定机构确定和证明有关产品的代表性样品（在欧盟97/23/EC中称之为“型式”）符合其适用条款，指定机构进行或完成有关的检验和必要试验，确定制造商是否对已选择采用的相关标准得到了应用。我国型式试验的概念类似于型式认可（conformitytotype)压力管道元件型式试验简介一、型式试验的内涵据此型式试验的内涵体现在以下几方面：（1）型式试验的内容：其试验内容是对压力管道元件的设计和制造进行全面技术审查、检验测试、必要时可进行破坏性试验。（2）型式试验的目的是确定产品是否满足安全要求，验证制造企业生产符合安全性能的产品的能力，但不仅限于产品的安全性能，而是一种全面的技术审查和性能测试。压力管道元件型式试验简介一、型式试验的内涵（3）型式试验的方法或方式有很多种，如进行全面技术审查、检验测试、破坏性试验。（4）型式试验的机构必须被核准或授权。（5）型式试验不是产品的出厂检验，而在于当产品的功能在正常的出厂检验时无法得到验证的情况下的一种试验。因此，型式试验属于产品的可靠性试验。压力管道元件型式试验简介一、型式试验的内涵可靠性试验与出厂检验不同，前者对装置或零部件是否在规定时间内符合一定可靠性指标提供了保证，后者仅是对产品的性能参数测定其是否符合出厂指标，所以两者的目的和要求不同，必须加以区分。由于型式试验的时机是在产品出厂且在使用前，因此，型式试验所反映的是产品的固有可靠性。压力管道元件型式试验简介一、型式试验的内涵（6）压力管道元件的型式试验是为了验证产品的设计、制造是否达到规定的最低的可靠性要求，一般在实验室的条件下进行，所以属于可靠性验证试验（ReliabilityComplianceTest）中的可靠性鉴定试验（ReliabilityQualificationTest）。压力管道元件型式试验简介二、必须进行型式试验的产品1、一般原则：产品的固有可靠性主要包括产品设计的可靠性RD、制造工艺可靠性RM，产品检验可靠性RT等，即R=RDRMRT根据型式试验的内涵，对涉及产品固有可靠性的因素应当规定是否进行型式试验。基于下列原则，确定必须进行型式试验的压力管道元...
