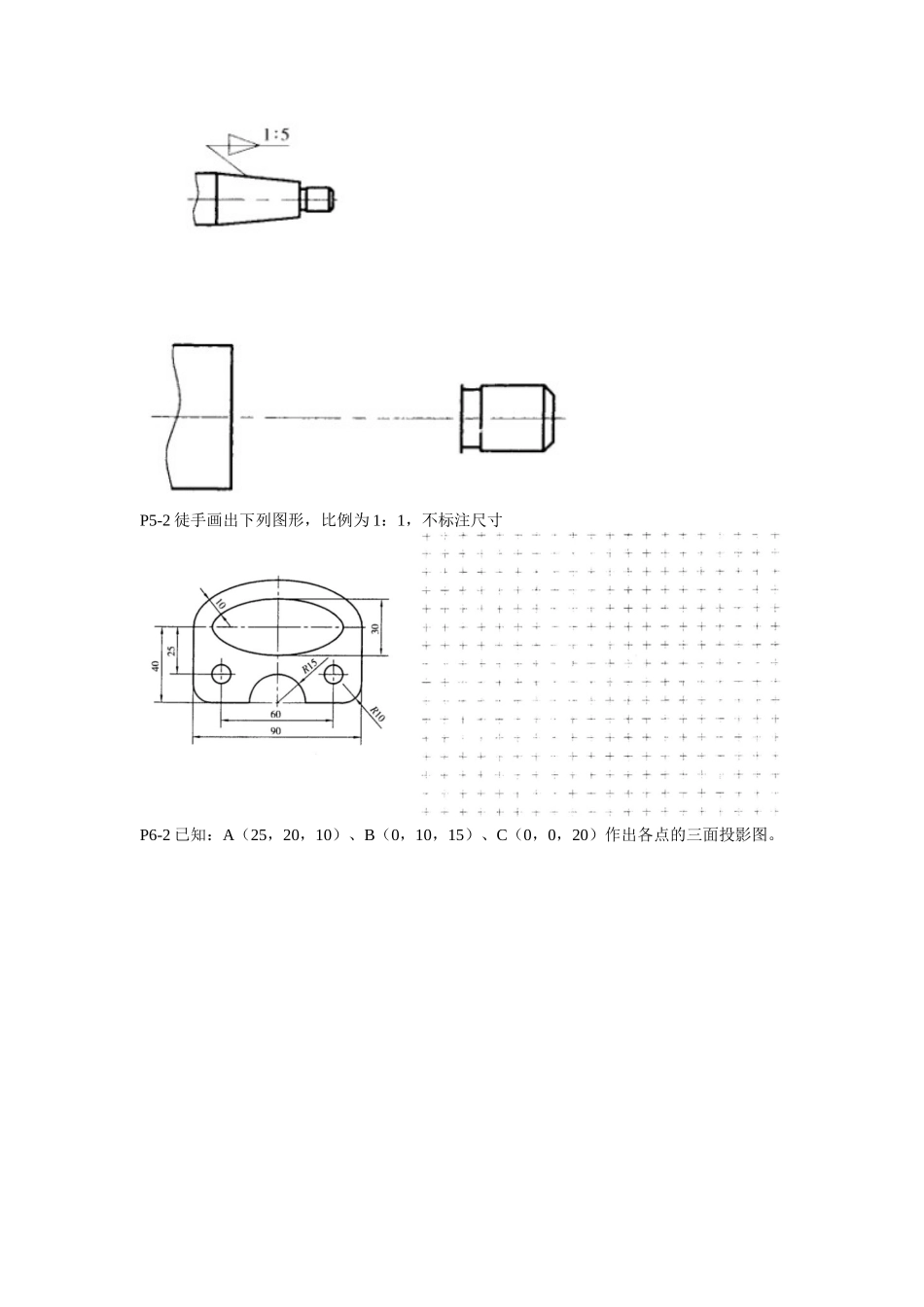

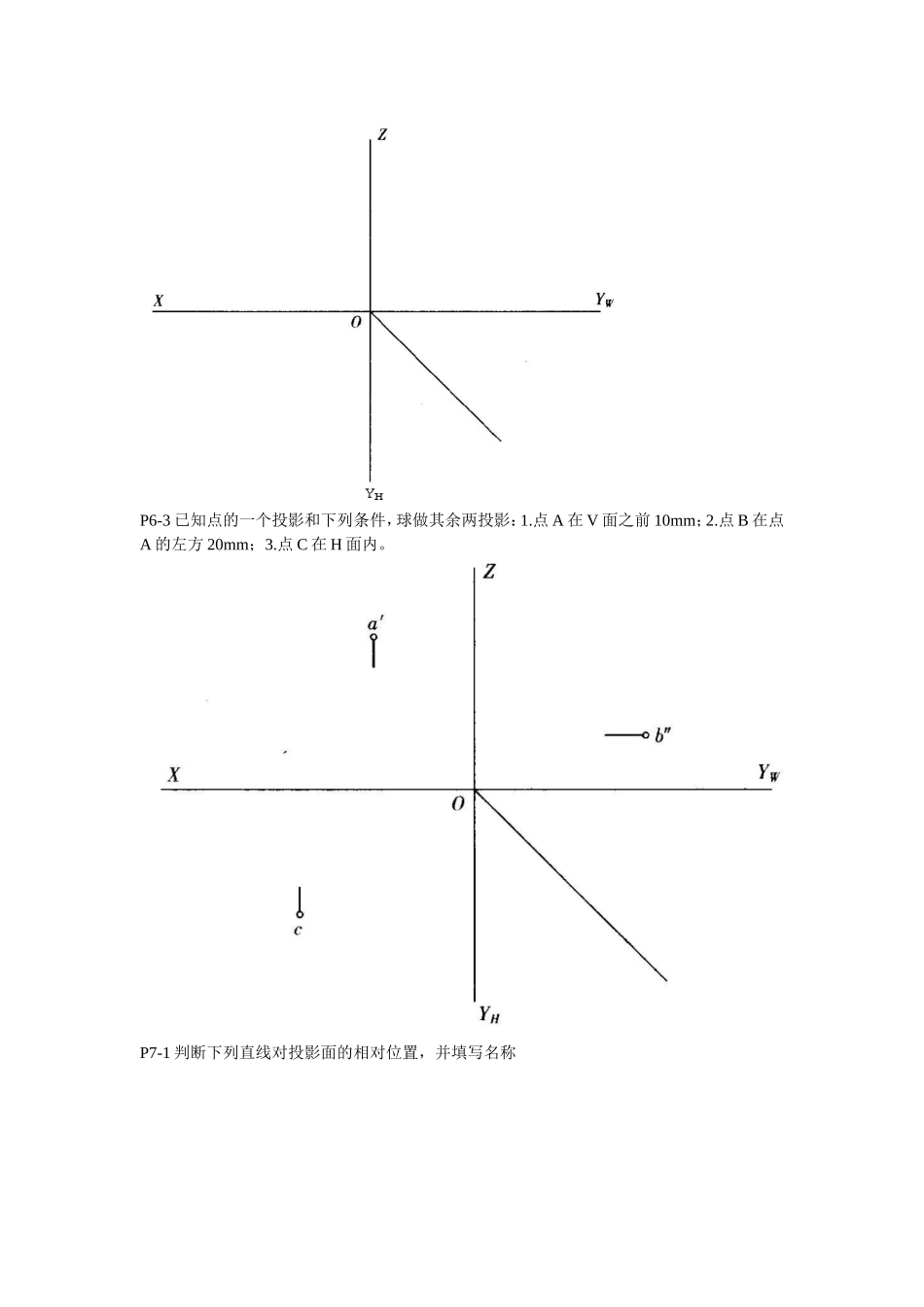

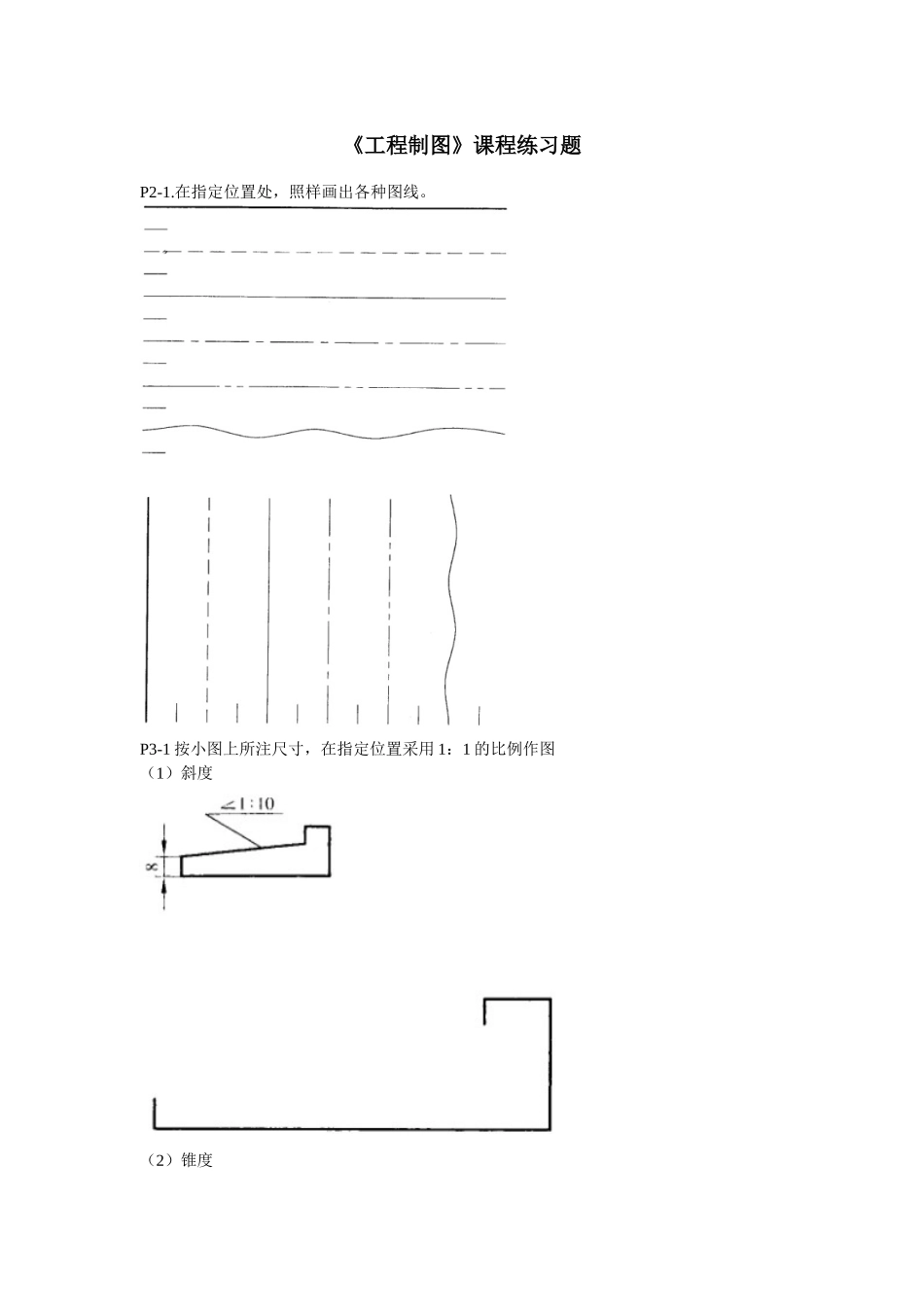

《工程制图》课程练习题P2-1.在指定位置处，照样画出各种图线。P3-1按小图上所注尺寸，在指定位置采用1：1的比例作图（1）斜度（2）锥度P5-2徒手画出下列图形，比例为1：1，不标注尺寸P6-2已知：A（25，20，10）、B（0，10，15）、C（0，0，20）作出各点的三面投影图。P6-3已知点的一个投影和下列条件，球做其余两投影：1.点A在V面之前10mm；2.点B在点A的左方20mm；3.点C在H面内。P7-1判断下列直线对投影面的相对位置，并填写名称P7-2依据下列条件作出各直线的三面投影。1.正平线AB长20mm，距V面15mm，，且点B在点A的右下方；2.铅垂线CD长20mm,，距W面15mm，点D在点C上方。P7-3在AB上取一点E，使AE=10mm，完成E点的三面投影。P8-21.如图，求出线段AB的实长和对V面的倾角；2.已知直线CD对H面的倾角，求其正面投影。P8-3判断平面与投影面的相对位置，并填写名称。P9-2完成下列平面图形的两面投影：1.等边三角形ABC为水平面；2.正方形DEFG为正垂面。P9-3补全平面图形ABCDE的两面投影。P9-4在平面ABC内取一点K，使K点距H面15mm，距V面20mm。P10-2过C点作直线AB的平行线CD，长度为20mm。P10-3已知AB与CD相交，点B在H面内，点D距V面10mm，作出两直线的投影。P11-2作两交叉直线AB与CD的公垂线EF，分别交AB、CD于点E、F，并标明ABCD间的真实距离。P11-3作出以AC为底的等腰三角形ABC的水平投影。P12-1作一正平线MN与AB、CD、EF三直线均相交。P12-2已知AB为正平线，点C在H面内，作出等边三角形ABC的两面投影。P13-1判断下列线与面的相对位置（相交、平行、垂直）P13-3求直线MN与平面ABC的交点K，并判断可见性。P14-11.过点M作一平面平行于平面DEF；2.过点K作正平线平行于平面ABC。P14-2过点M作直线MN与DE交于点N，并使MN与平面ABC平行。P15-1求出直线AB对H面的倾角及实长。P15-2已知直线AB的实长为40mm，作出直线的正面投影。P16-1若两直线的夹角为45度，作出P16-2完成以BC为底的等腰三角形ABC的AC的正面投影。水平投影。P18-2、P18-3平面立体的投影---完成立体及表面上点的三面投影P19-1平面立体的投影---完成立体及表面上点的三面投影P20-1、3曲面立体的投影----完成立体及表面上点的三面投影P21-2、3曲面立体的投影----完成立体截切后的三面投影P22-1、2曲面立体的投影---完成立体截切后的两面或三面投影P23-1、2完成立体截切后的两面或三面投影P24-1分析立体形状，完成截切后的三面投影P25-1完成相贯线的各投影P26-2两立体表面相交----完成相贯线的各投影P27-1、4两立体表面相交----完成回转体相贯线的各投影P30-1、2组合体画图----参照轴测图补画出三视图中的漏线P31-1、2组合体画图----参照轴测图补画出三视图中的漏线P33-1、2组合体画图----根据轴测图，采用1：1的比例画出三视图P35-1、2组合体尺寸标注----标注组合体的尺寸，尺寸数字从图中1：1量取P37-2、3组合体读图----想清组合体的形状、补全视图中所缺的图线P38-1、2组合体读图----想清组合体的形状，补全视图中所缺的图线。P40-1、4组合体读图----根据已知的两个视图，求作第三视图P41-1、3组合体读图----根据已知的两个视图，求作第三视图。P42-2、3根据已知的两个视图，求作第三视图P43-1、2根据已知的两个视图，求作第三视图P44-2根据已知的两个视图，求作第三视图P45-2根据已知的两个视图，求作第三视图P48-1根据主、俯视图，补画出左视图、右视图、仰视图P48-2在指定位置画出A向斜视图和B向局部视图P50-1、2剖视图---改正剖视图中的错误（将缺线补上，多余线打“”）P51-1把主视图改画成全剖视图P52-1作出取全剖视的主视图。P53-2完成取半剖视的主视图，并画出取半剖视的左视图。P54-2将主视图画成半剖视图，并画出取全剖的左视图。P55-2在右边画出取局部剖视的主视图和俯视图。P56-1将主、俯视图改画成局部剖视图。P57-1P58-1把主视图改画成旋转全剖视图P59-1把主视图改画成组合剖视图P60画出指定的断面图（左面键槽深4mm，右面键槽深3mm）及I处局部放大图（放大比例为2：1）P61-1看懂机件，在指定位置做出A-A、B-B断面图。P62-1想清机件的结构形状，补画出视图中的漏线，并按1：1的比例标出尺寸。P62-2想清机件的结构形...
