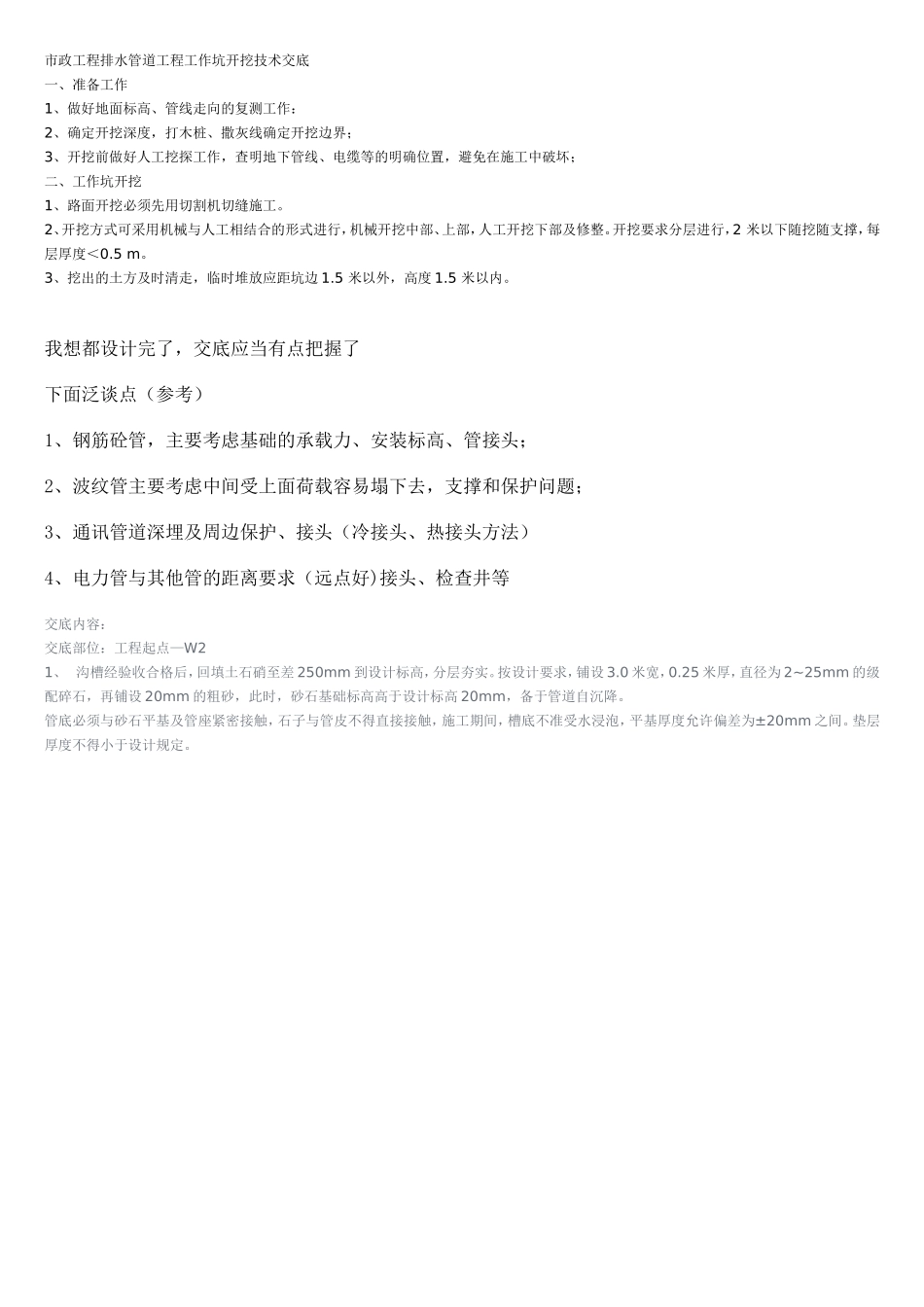

市政工程排水管道工程工作坑开挖技术交底VIP免费

市政工程排水管道工程工作坑开挖技术交底一、准备工作1、做好地面标高、管线走向的复测工作：2、确定开挖深度，打木桩、撒灰线确定开挖边界；3、开挖前做好人工挖探工作，查明地下管线、电缆等的明确位置，避免在施工中破坏；二、工作坑开挖1、路面开挖必须先用切割机切缝施工。2、开挖方式可采用机械与人工相结合的形式进行，机械开挖中部、上部，人工开挖下部及修整。开挖要求分层进行，2米以下随挖随支撑，每层厚度＜0.5m。3、挖出的土方及时清走，临时堆放应距坑边1.5米以外，高度1.5米以内。我想都设计完了，交底应当有点把握了下面泛谈点（参考）1、钢筋砼管，主要考虑基础的承载力、安装标高、管接头；2、波纹管主要考虑中间受上面荷载容易塌下去，支撑和保护问题；3、通讯管道深埋及周边保护、接头（冷接头、热接头方法）4、电力管与其他管的距离要求（远点好)接头、检查井等交底内容：交底部位：工程起点—W21、沟槽经验收合格后，回填土石硝至差250mm到设计标高，分层夯实。按设计要求，铺设3.0米宽，0.25米厚，直径为2~25mm的级配碎石，再铺设20mm的粗砂，此时，砂石基础标高高于设计标高20mm，备于管道自沉降。管底必须与砂石平基及管座紧密接触，石子与管皮不得直接接触，施工期间，槽底不准受水浸泡，平基厚度允许偏差为±20mm之间。垫层厚度不得小于设计规定。十、钢板桩打设为保证钢板桩打设精度采用屏风式打入法。先用吊车将钢板桩吊至插桩点处进行插桩，插桩时锁口要对准，每插入一块即套上桩帽轻轻锤击。在打桩过程中，为保证垂直度，用两台经纬仪在两个方向加以控制为防止锁口中心平面位移，在打桩进行方向的钢板桩锁口处设卡板，阻止板桩位移。同时在围檩上预先算出每块板块的位置，以便随时检查校正。钢板桩分几次打入，第一次由20m高打至15m，第二次打至10m，第三次打至导梁高度，待导架拆除后第四次才打至设计标高。打桩时，开始打设第一、二块钢板的打入位置和方向要确保精度，每打入1m测量一次。（1）要求①钢板桩适用于埋深较浅的支护结构。②钢板桩沉桩适用粘性土、砂土、淤泥等软弱地层。③钢板桩沉桩施工先试桩，试桩数量不小于10根。④钢板桩放线施工，桩头就位必须正确、垂直、沉桩过程中，随时检测，发现问题，及时处理。沉桩容许偏差：平面位置纵向100㎜，横向为-50㎜～0㎜；垂直度为5。⑤沉桩施前必须平整清除地下、地面及高空障碍物，需保留的地下管线应挖露出来，加以保护。⑥基坑开挖后钢板桩垂直平顺，无严重扭曲、倾斜和劈裂现象，锁口连接严密。⑦基坑土方和结构施工期间，对基坑围岩和支护系统进行动态观测。发现问题，及时处理。（2）冲击沉桩①冲击沉桩根据沉桩数量和施工条件选用沉桩机械，按技术性能要求操作和施工。②钢桩使用前先检查，不符合要求的应修整。钢桩上端补强板后钻设吊板装孔。钢板桩锁口内涂油，下端用易拆物塞紧，并用2m标准进行通过试验。③工字钢桩单根沉没，钢板桩采用围檩法沉没，以保证墙面的垂直、平顺。④钢板桩围檩支架的围檩桩必须垂直、围檩水平，设置位置正确、牢固可靠。围檩支架高度在地面以上不小于5m；最下层围檩距地面不大于50㎝；围檩间净距比2根钢板桩组合宽度大8-15㎜。⑤钢板桩以10-20根为一段。逐根插围檩后，先打入两端的定位桩，再以2-4根为一组，采取阶梯跃式打入各组的桩。⑥钢板桩围檩在转角处两桩墙各10根桩位轴线内调整后合拢，不能闭合时，该处两桩可搭接，背后要进行防水处理。⑦沉桩前先将钢桩立直并固定在桩锤的桩帽卡口内，然后拉起桩锤击打工字钢桩垂直就位或钢板桩锁口插入相邻桩锁口内，先打2-3次空锤，再轻轻锤击使桩稳定，检查桩位和垂直度无误后，方可沉桩。⑧沉桩过程中，随时检测桩的垂直度并校正。钢桩沉设贯入度每击20次不小于10㎜，否则停机检查，采取措施。⑨沉桩过程中，发现打桩机导向架的中心线偏斜时必须及时调整。（3）振动沉桩①振动锤振动频率大于钢桩的自振频率。振桩前，振动锤的桩夹应夹紧钢桩上端，并使振动锤与钢桩重心在同一直线上。②振动锤夹紧钢桩吊起，使工字钢桩垂直就位或钢板桩锁口插入相邻桩锁口内，待桩稳定、位置正确并垂直后，再振动下沉。...
