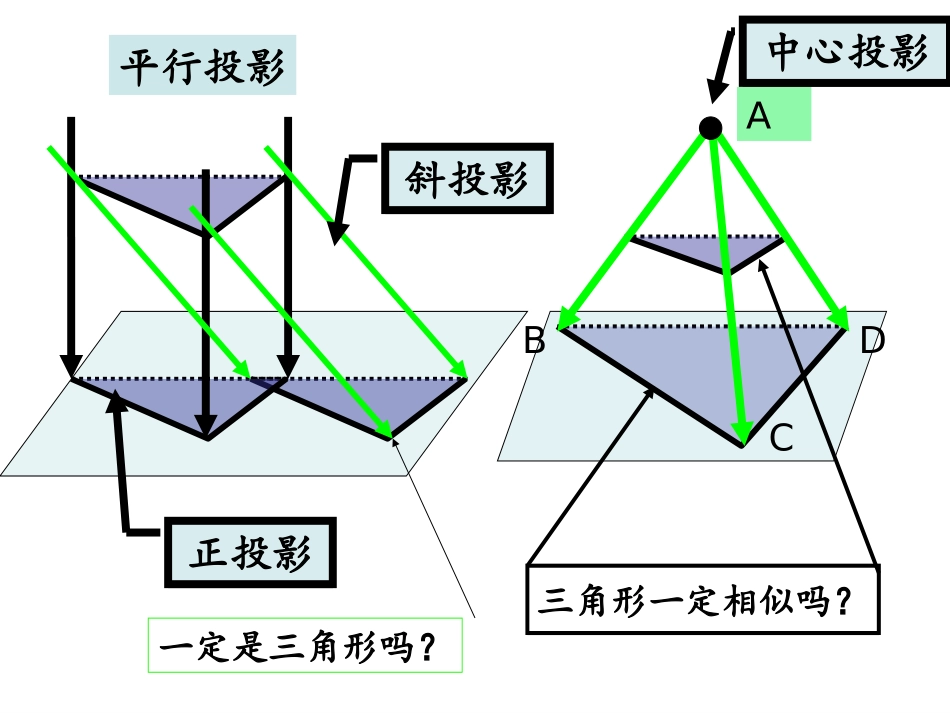

ADCB中心投影平行投影斜投影正投影三角形一定相似吗？一定是三角形吗？题西林壁苏轼横看成岭侧成峰远近高低各不同不识庐山真面目只缘身在此山中三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对齐----高对齐----宽对齐正视图、侧视图、俯视图分别是从几何体的哪三个角度观察得到的？它们都是平面图形还是空间图形？思考思考111.光线从几何体的前面向后面正投影得到的投影图，叫做几何体的正视图.2.光线从几何体的左面向右面正投影得到的投影图，叫做几何体的侧视图.3.光线从几何体的上面向下面正投影得到的投影图，叫做几何体的俯视图.正视图、侧视图和俯视图都是平面图形.如图，设长方体的长、宽、高分别为a、b、c，思考思考22abc正视图侧视图俯视图长度高度正视图acb俯视图a侧视图bc宽度它的三视图分别是什么？思考思考你能说出圆柱三视图吗？rraa圆柱2r2r侧视图侧视图2r2raa正视图2r2r俯视图俯视图思考思考你能说出圆锥的三视图吗？rr圆锥aaaa正视图2r2r侧视图侧视图2r2raa俯视图俯视图2r2r圆台思考思考侧视图侧视图正视图俯视图俯视图你能说出圆台的三视图吗？长对正高平齐宽相等rrnaa你能画出正三棱柱、正四棱锥的三视图吗？思考思考正三棱柱正四棱锥你能画出正三棱柱、正四棱锥的三视图吗？思考思考侧视图侧视图俯视图俯视图不能看见的不能看见的棱和轮廓线棱和轮廓线用虚线表示用虚线表示正视图正三棱柱思考思考正视图侧视图侧视图能看见的棱能看见的棱和轮廓线用和轮廓线用实线表示实线表示俯视图俯视图正四棱锥你能画出正三棱柱、正四棱锥的三视图吗？你能说出下列三视图对应的几何体的名称吗？思考思考圆柱圆锥圆台正四棱柱正三棱锥正四棱台(1)(3)(2)(4)(5)(6)画出小球放在正四棱柱上的三视图探究探究侧视图侧视图正视图俯视图俯视图侧视图侧视图正视图俯视图俯视图观察角度不同视觉效果不同三视图不同你能画出这两个物体的三视图吗？联系生活联系生活正视图俯视图侧视图你能由几何体的三视图，想象并说出它们的结构特征吗?联系生活联系生活练一练练一练1.你能由几何体的三视图，想象并说出它们的结构特征吗?正视图侧视图俯视图正视图侧视图俯视图2.你能由几何体的三视图，想象并说出它们的结构特征吗?练一练练一练4．一个长方体去掉一角的直观图如图所示，关于它的三视图，画法正确的是（）A.它的正视图是B.它的正视图是C.它的侧视图是练一练练一练D.它的俯视图是A一课知多少一课知多少回忆初中学过的基本几何体的三视图三视图的有关概念画简单组合体的三视图由三视图想象几何体
