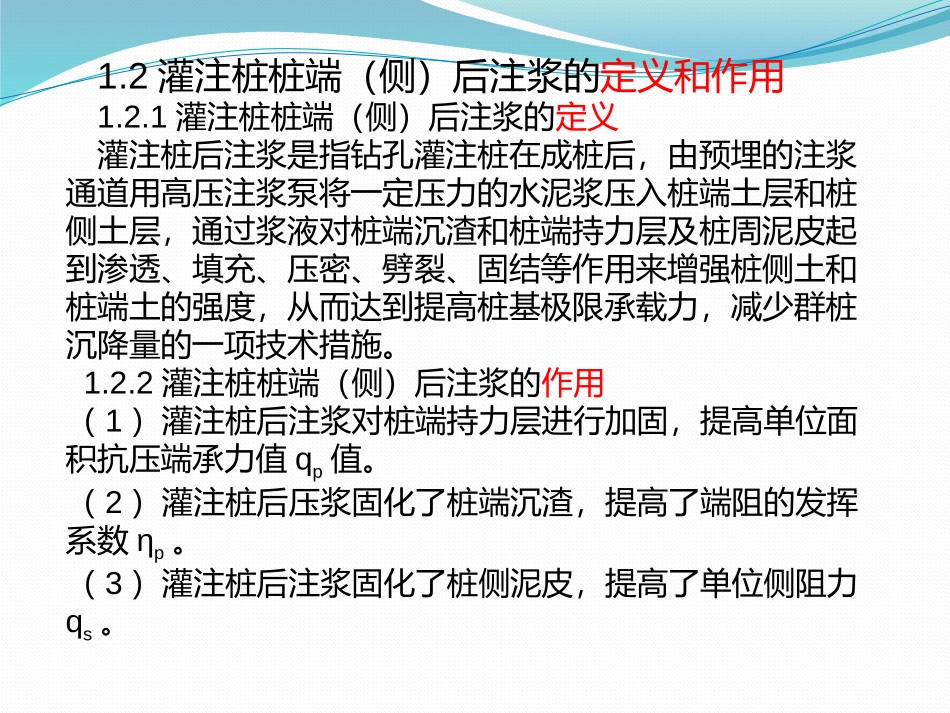

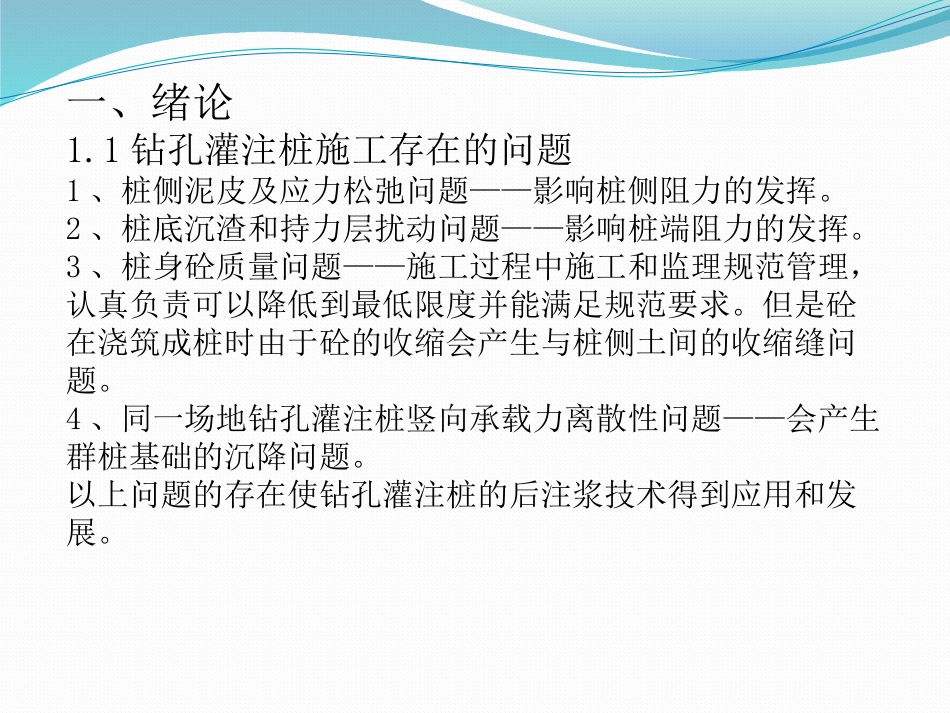

钻孔灌注桩桩端后注浆技术及工程应用秦卫生安徽省地基基础工程有限责任公司一、绪论1.1钻孔灌注桩施工存在的问题1、桩侧泥皮及应力松弛问题——影响桩侧阻力的发挥。2、桩底沉渣和持力层扰动问题——影响桩端阻力的发挥。3、桩身砼质量问题——施工过程中施工和监理规范管理，认真负责可以降低到最低限度并能满足规范要求。但是砼在浇筑成桩时由于砼的收缩会产生与桩侧土间的收缩缝问题。4、同一场地钻孔灌注桩竖向承载力离散性问题——会产生群桩基础的沉降问题。以上问题的存在使钻孔灌注桩的后注浆技术得到应用和发展。1.2灌注桩桩端（侧）后注浆的定义和作用1.2.1灌注桩桩端（侧）后注浆的定义灌注桩后注浆是指钻孔灌注桩在成桩后，由预埋的注浆通道用高压注浆泵将一定压力的水泥浆压入桩端土层和桩侧土层，通过浆液对桩端沉渣和桩端持力层及桩周泥皮起到渗透、填充、压密、劈裂、固结等作用来增强桩侧土和桩端土的强度，从而达到提高桩基极限承载力，减少群桩沉降量的一项技术措施。1.2.2灌注桩桩端（侧）后注浆的作用（1）灌注桩后注浆对桩端持力层进行加固，提高单位面积抗压端承力值qp值。（2）灌注桩后压浆固化了桩端沉渣，提高了端阻的发挥系数ηp。（3）灌注桩后注浆固化了桩侧泥皮，提高了单位侧阻力qs。（4）灌注桩后注浆对桩侧土进行了渗透、压密、加固、提高了侧阻的发挥系数ηs。（5）群桩桩端注浆后浆液扩散连通固化，相当于人为在桩端造了一块坚硬的持力层，从而减少了群桩的沉降量及不均匀沉降，保证了主裙楼一体地下室相连建筑的沉降均匀性。（6）桩端后注浆提供了对总沉降量及差异沉降要求很小及很严格（如高速铁路要求总沉降量控制在10mm左右）的建筑物基础的桩基施工新技术，因为砾石层或基岩在桩端后注浆后其沉降量主要为桩身沉降量。（7）桩端桩侧后注浆由于对端部和桩侧都进行了固化，从而提高了桩基础抗各种动荷载（高速列车荷载、汽车震动荷载、机器循环荷载）作用的能力。（8）桩侧后注浆对桩侧泥皮及桩侧土进行了渗透、压密、加固，从而提高桩基的竖向抗拔力，有利于地下室等基础竖向抗拔承载力的发挥。（9）桩侧桩端后注浆由于对桩端和桩侧都进行了固化，从而提高了单桩和群桩抗水平荷载的能力。（10）桩端桩侧后注浆还可以对工程桩的事故处理和原有桩的加固处理起到很好的作用。1.3灌注桩后注浆技术的分类灌注桩后注浆技术可以按注浆部位、注浆压力扩散方式和注浆目标土层等进行分类：灌注桩后注浆灌注桩后注浆按注浆部位分类桩端后注浆桩侧后注浆桩端桩侧联合注浆按注浆压力扩散方式分类渗透注浆压密注浆劈裂注浆按注浆目标土层分类粘土中注浆砂土中注浆卵砾石中注浆基岩中注浆1.4桩端（侧）后注浆的工程应用1、桩端（侧）后注浆钻孔灌注桩在高层建筑中的应用2、桩端桩侧后注浆应用于桥梁工程。3、桩端（侧）后注浆钻孔灌注桩在高速铁路工程中的应用。4、桩侧桩端后注浆应用于大型地下基础的抗拔桩。5、桩端（侧）后注浆应用于基础托换。6、桩端（侧）后注浆应用于既有桩基础的补强。7、桩端（侧）后注浆用于既有建筑物的纠偏。二、桩端后注浆设计及施工2.1桩端后注浆设计桩端注浆设计的主要依据上部结构的荷载特点，场地地质条件，桩型及桩的使用要求。上部结构荷载及变形要求场地工程地质条件场地环境条件和施工条件周边已建建筑物的桩基础类型确定灌注桩类型确定单桩承载力、桩长、桩径和持力层确定桩端或桩侧注浆方案设计试桩2.2.1注浆设计工程调查在进行注浆设计之前，要进行工程地质和岩土工程性质调查。工程调查主要解决以下三个问题：第一、底层是否具有可注性；第二、地层注浆时，需要何种浆液材料，采用多大压力，注多少浆液，一般通过试注确定。第三、预计进行注浆后地基土强度增加的效果。1、岩土工程勘察报告的阅读通过岩土工程勘察报告的阅读及周边环境的调查，主要了解以下一些内容：(1)拟建场地地层的分层、持力层起伏变化情况及各层的土工参数。（2）注浆区的地质构造、浆液可能流失的通道和空穴。（3）各层地下水的特性，包括上层潜水层、下层承压水层情况及地下水的物理化学性质。（4）调查桩端、桩侧地层的渗透性及注浆的可...
