煤场红外热成像火灾监测系统方案-国产(太极) (1)VIP免费

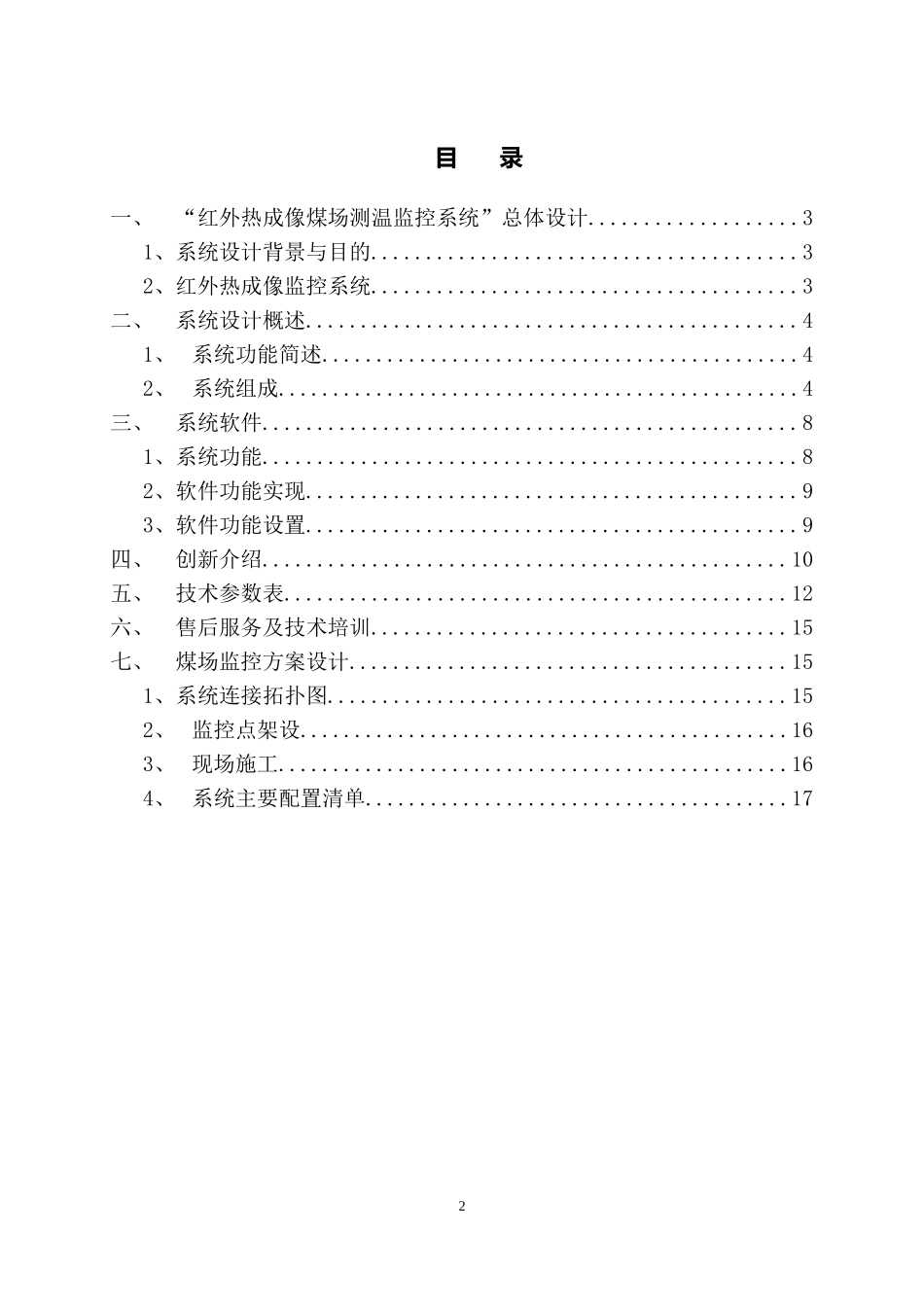

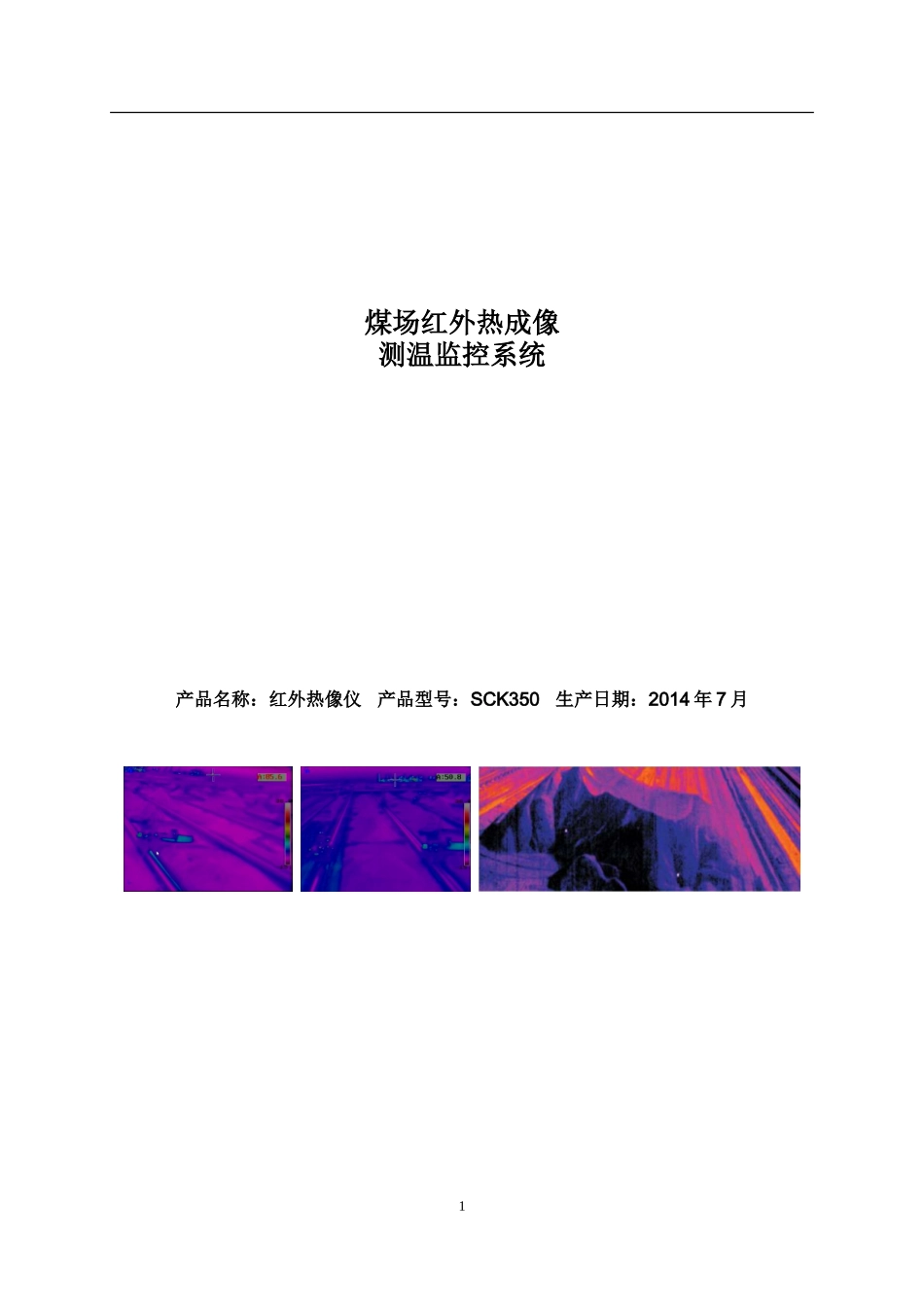

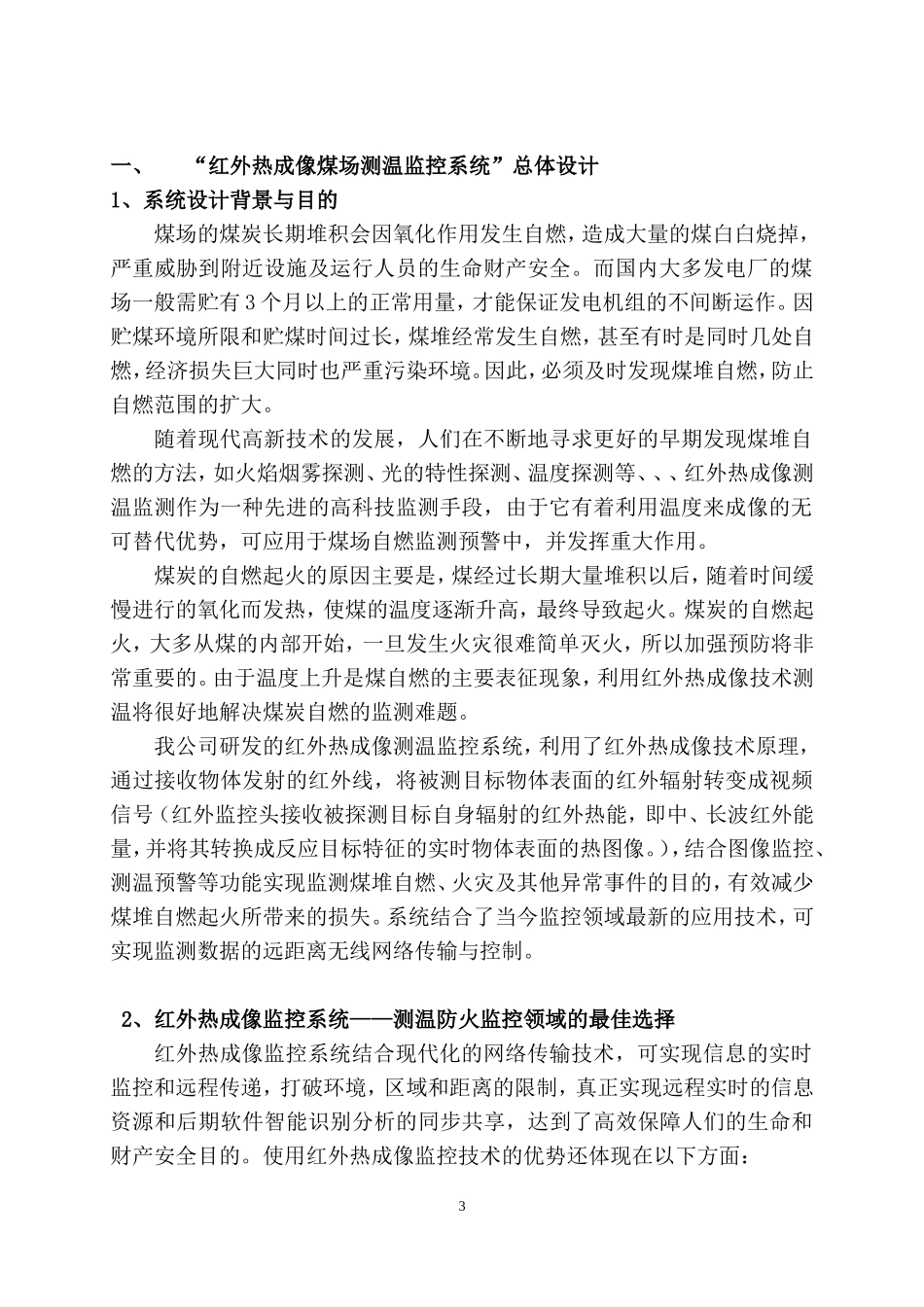

煤场红外热成像测温监控系统产品名称：红外热像仪产品型号：SCK350生产日期：2014年7月1目录一、“红外热成像煤场测温监控系统”总体设计...................31、系统设计背景与目的.......................................32、红外热成像监控系统.......................................3二、系统设计概述.............................................41、系统功能简述............................................42、系统组成................................................4三、系统软件.................................................81、系统功能.................................................82、软件功能实现.............................................93、软件功能设置.............................................9四、创新介绍................................................10五、技术参数表..............................................12六、售后服务及技术培训......................................15七、煤场监控方案设计........................................151、系统连接拓扑图..........................................152、监控点架设.............................................163、现场施工...............................................164、系统主要配置清单.......................................172一、“红外热成像煤场测温监控系统”总体设计1、系统设计背景与目的煤场的煤炭长期堆积会因氧化作用发生自燃，造成大量的煤白白烧掉，严重威胁到附近设施及运行人员的生命财产安全。而国内大多发电厂的煤场一般需贮有3个月以上的正常用量，才能保证发电机组的不间断运作。因贮煤环境所限和贮煤时间过长，煤堆经常发生自燃，甚至有时是同时几处自燃，经济损失巨大同时也严重污染环境。因此，必须及时发现煤堆自燃，防止自燃范围的扩大。随着现代高新技术的发展，人们在不断地寻求更好的早期发现煤堆自燃的方法，如火焰烟雾探测、光的特性探测、温度探测等、、、红外热成像测温监测作为一种先进的高科技监测手段，由于它有着利用温度来成像的无可替代优势，可应用于煤场自燃监测预警中，并发挥重大作用。煤炭的自燃起火的原因主要是，煤经过长期大量堆积以后，随着时间缓慢进行的氧化而发热，使煤的温度逐渐升高，最终导致起火。煤炭的自燃起火，大多从煤的内部开始，一旦发生火灾很难简单灭火，所以加强预防将非常重要的。由于温度上升是煤自燃的主要表征现象，利用红外热成像技术测温将很好地解决煤炭自燃的监测难题。我公司研发的红外热成像测温监控系统，利用了红外热成像技术原理，通过接收物体发射的红外线，将被测目标物体表面的红外辐射转变成视频信号（红外监控头接收被探测目标自身辐射的红外热能，即中、长波红外能量，并将其转换成反应目标特征的实时物体表面的热图像。），结合图像监控、测温预警等功能实现监测煤堆自燃、火灾及其他异常事件的目的，有效减少煤堆自燃起火所带来的损失。系统结合了当今监控领域最新的应用技术，可实现监测数据的远距离无线网络传输与控制。2、红外热成像监控系统——测温防火监控领域的最佳选择红外热成像监控系统结合现代化的网络传输技术，可实现信息的实时监控和远程传递，打破环境，区域和距离的限制，真正实现远程实时的信息资源和后期软件智能识别分析的同步共享，达到了高效保障人们的生命和财产安全目的。使用红外热成像监控技术的优势还体现在以下方面：3首先，红外热像仪的成像原理是靠温度差来成像的，只要被测物体有0.06—0.08度的温度差，红外热成像监控系统就可把它区分出来并成像直观显示，这一特性正好满足了煤场煤堆监控需要观测煤堆表面细微温度变化的需求。其次，使用红外热成像监控系统可以真正实现全天候监控，特别是夜晚其观测效果与白天一样甚至更好。再次，红外热成像监控系统的报警、传输手段（网络光纤或无线传输）时间要比其它监控手段提早很多，红外热像监控可以在煤堆出现温度变化时就被及时发现，不必到肉眼看到现象再报警，因...
