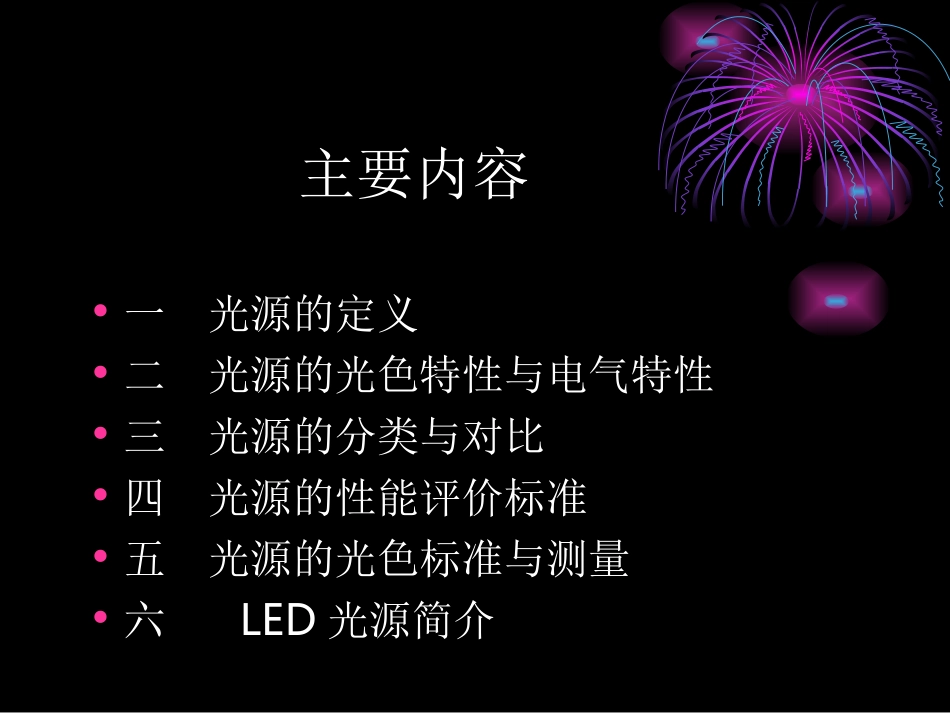

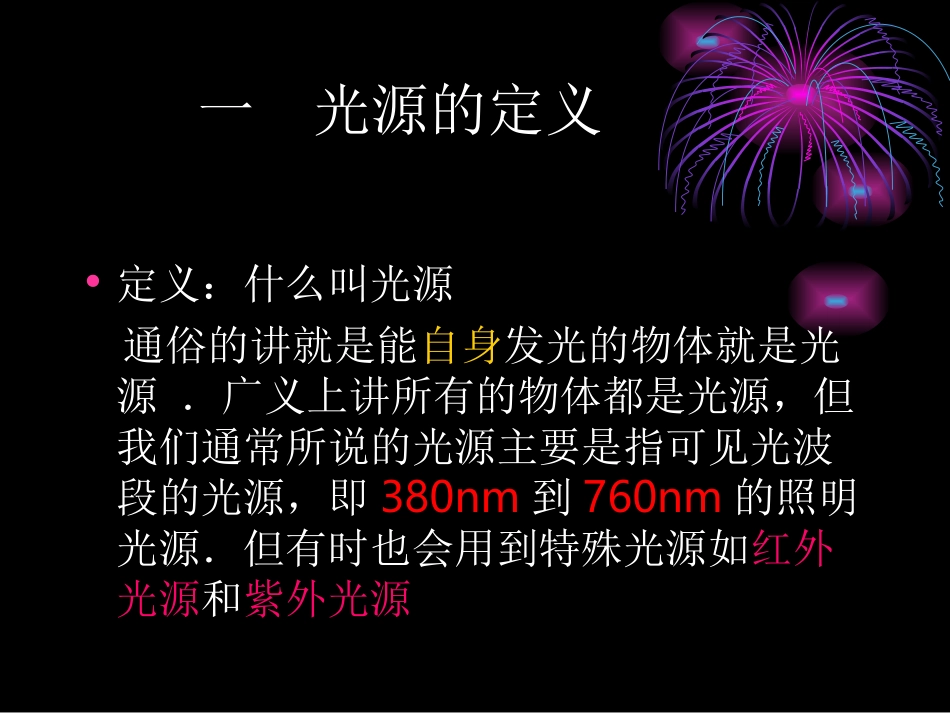

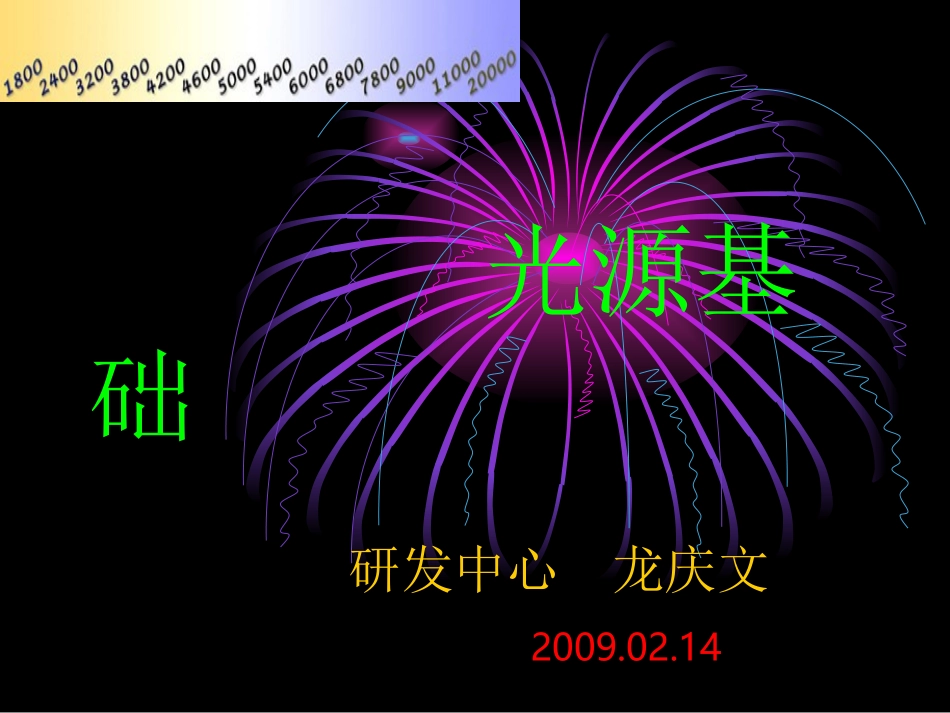

光源基础研发中心龙庆文2009.02.14主要内容•一光源的定义•二光源的光色特性与电气特性•三光源的分类与对比•四光源的性能评价标准•五光源的光色标准与测量•六LED光源简介一光源的定义•定义：什么叫光源通俗的讲就是能自身发光的物体就是光源．广义上讲所有的物体都是光源，但我们通常所说的光源主要是指可见光波段的光源，即380nm到760nm的照明光源．但有时也会用到特殊光源如红外光源和紫外光源二光源的光色特性与电气特性•（一）光源的光度学特性１光通量Ｆ光通量：光源在单位时间内所发出的光量称为光源的光通量，通常用Ｆ来表示，单位为lm（流明）２光强度Ｉ光强度：光源在给定方向的单位立体角内发射的光通量．光强的单位是cd（坎德拉）３光出射度Ｍ和光照度Ｅ出射度：光源上每个单位面积向半个空间内发出的光通量。照度：表面被照明程度的量，，它表示每个单位面积上受到的光通量。4光亮度光亮度：光源在某一方向的亮度是光源在同一方向的光强与发光面在该方向上投影表面积之比，坎德拉每平方米（cd/m2,），尼特（nt）是旧的亮度单位名称，现已废除不用。5光效光效：光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值6平均寿命平均寿命：指一批光源，当其中有50%的光源损坏不亮时所燃点的小时数（二）光源的色度学特性•色度学是色彩混合的定量科学，它主要包括：色温、显示性指数1色温色温：当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度就称为该光源的色温，用绝对温度K（kelvim）表示。2显色性指数显色性指数：我们把光源对物体真实颜色的呈现程度称为光源的显色性。为了对光源的显色性进行定量的评价，引入显色指数的概念。以标准光源为准，将其显色指数定为100，其余光源的显色指数均低于100。显色指数用Ra表示，Ra值越大，光源的显色性越好（三）光源的电气特性•在测量光源的光学特性的同时常常要求测定光源的电气特性，如测定光源的光效时，除了要测出灯的光通量之外，还要测出输入到光源的中所消耗的电功。•不同类的光源，它的电特性也不相司。白炽灯，它的电功率实际上就是它的电流和电压的乘积。而对于电体放电灯，它有负阻性特性。所以一定要与镇流器配合使用，同样对于LED灯来说由于LED使用低压电源，供电电压在6-24V之间。所以要配备合适的开关电源。由于二极管的伏安特，通常都是用稳流开并源来驱动。三光源的分类与对比（1）目前光源可以分为三大类：（1）白炽灯；（2）气体放电灯；（3）LED灯•（一）白炽灯-灯丝发光名称所用场所普灯民用卤钨灯广告牌，工作照明冷光杯商场，重点照明，展览馆PAR灯(光束灯)水池，舞厅•（二）气体放电灯•（三）LED灯LED包括：普通LED，OLED，场致发光LED（2）各类光源之间的光色特性对比名称所用场所日光灯办公司，家居电子节能灯各种场所汞灯厂房，路灯高压钠灯适用道路灯具金属卤化物灯各种场所光源种类光效（lm/W）显色指数色温（k）平均寿命普通白炽灯1510028001000卤钨灯2510030002~5000普通荧光灯7070全系列10000三基色荧光灯9380~98全系列12000紧凑型荧光灯6085全系列8000高压汞灯50453300~43006000金属卤化物灯75~9565~923000/4500/560020000高压钠灯100~12023/60/851950/2200/250024000低压钠灯200175028000高频无极灯55~70853000~400080000LED灯100以上全系列100000四光源的性能评价标准•评价光源好坏的标准(1)光效(2)寿命(3)色表:人眼直接观察光源时所看到的颜色，称为光源的色表(4)显色性五光源的光色标准与测量•(一)光源的标准色度系统目前国际上通用的光源标准色度系统是CIE1931xyz系统.其色度图如下:•(二)三原色三原色是红、绿、蓝三种色光。国际标准照明委员会（CIE）1931年规定这三种色光的波长是：红色光（R）：700nm绿色光（G）：546.1nm蓝色光（B）：435.8nm•(三)四种标准光源照明体标准照明体A：代表完全辐射体在2856K发出的光（X0=109.87，Y0=100.00，Z0=35.59）标准照明体B：代表相关色温约为4874K的直射阳光（X0=99.09，Y0=100.00，Z0=85.32）标准照明体C：代表相关色温大约为6774K的平均日光，光色近似阴天天空的日光（X0=98.07，Y0=100.00，Z0=118...
