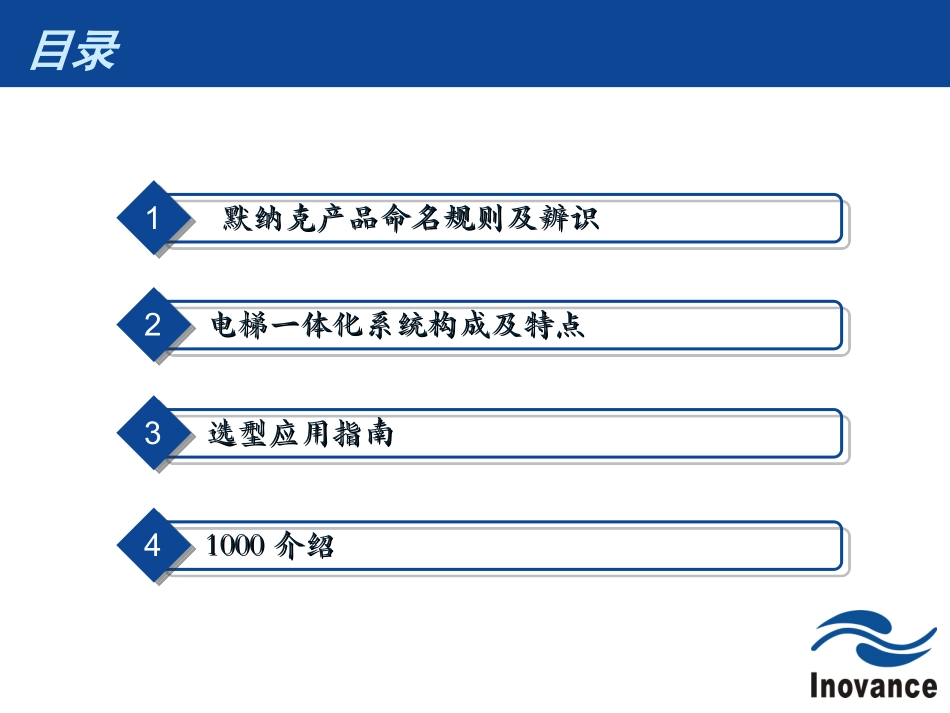

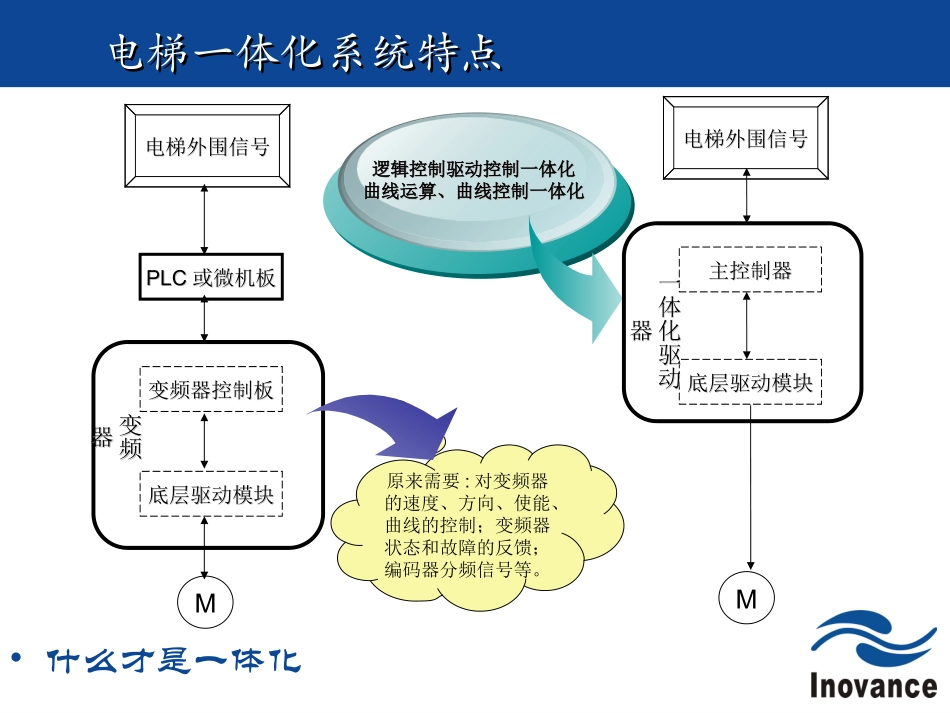

SuzhouMonarchControlTechnologyCo.,LtdSuzhouMonarchControlTechnologyCo.,Ltd苏州默纳克控制技术有限公司电梯一体化产品调试说明目录默纳克产品命名规则及辨识默纳克产品命名规则及辨识1电梯一体化系统构成及特点电梯一体化系统构成及特点2选型应用指南选型应用指南310001000介绍介绍4电梯一体化系统特点电梯一体化系统特点•什么才是一体化原来需要:对变频器的速度、方向、使能、曲线的控制；变频器状态和故障的反馈；编码器分频信号等。MPLCPLC或微机板或微机板变频器控制板变频器控制板底层驱动模块底层驱动模块M电梯外围信号电梯外围信号变频变频器器逻辑控制驱动控制一体化逻辑控制驱动控制一体化曲线运算、曲线控制一体化曲线运算、曲线控制一体化主控制器主控制器底层驱动模块底层驱动模块一体化驱动一体化驱动器器电梯外围信号电梯外围信号产品命名规则产品命名规则•一体化产品，例如：NICE-L-A-4015•第1部分：“NICE”表示该产品是属于一体化类别的产品，后续NICE产品主要包括电梯一体化、扶梯一体化等；•第2部分：“L”表示该产品是一体化产品中的哪个类别，代表的含义见下表：标号代表含义备注L电梯一体化垂直电梯类别E扶梯一体化扶梯、人行道类别默纳克产品命名规则默纳克产品命名规则•第3部分：“A”产品特征区，表明该产品的区别于其他产品的特征，例如，适用范围、结构型号等方面。目前存在的标示有：类别产品特征标识代表含义备注LA串行通讯、异步电机LIP串行通讯、同步电机LB串行通讯、同步电机扩展卡安装方式与IP不同LG并行、异步电机主要适用货梯LV并行、同步电机主要是别墅电梯EA旁路变频用一体化默纳克产品命名规则默纳克产品命名规则•第4部分：“40XX”，表示当前产品适用的电机电压等级，例如：标号代表含义备注40XX三相400V电压等级20XX三相200V电压等级默纳克产品命名规则默纳克产品命名规则•第5部分：“XX15”表示产品适用的电机功率，定义如下：标识适配电机功率（kW）标识适配电机功率（kW）011．51515022．21818．5033．72222055．53030077．5373711114545电梯一体化系统构成电梯一体化系统构成制动电阻接口X1~X24外部信号输入端子RSTUVW同异步一体控制控制输出端子Y1~Y6通讯端子操作器远程监控上位机增量形编码器接口通讯端子485+|485-||Can+|Can-指令分配板内招显示板CAN节能控制门机光幕到站钟控制门、光幕、载荷信号反馈模拟称重输入外招显示板称重传感器基本系统购成电梯一体化系统构成电梯一体化系统构成1、远程监控板2、短信息模块3、群控板4、串并转接板5、语音报站6、液晶显示功能扩展配件7、小区监控8、门机一体化软硬件版本号的识别软硬件版本号的识别•驱动主控板电源线、主控板与底层通讯线编码器接口与底层连接线+—RSTPBUVW主回路端子直流母线电源进线接电机接地条形码机器铭牌电梯一体化产品的选型电梯一体化产品的选型•选型表系统型号输入电压输出电流(A)适配电机（KW）NICE-L-A/IP-4007三相380V-15%～20%18.07.5NICE-L-A/IP-401127.011NICE-L-A/IP-401533.015NICE-L-A/IP-401839.018.5NICE-L-A/IP-402248.022NICE-L-A/IP-403060.030NICE-L-A/IP-403775.037NICE-L-A/IP-404591.045如果曳引机的额定电流小于电梯一体化控制器额定输出电流，都可以进行同功率使用软硬件版本号的识别软硬件版本号的识别•主控板MCB-A；-B(pg卡安装不同)J6、J5输入端子通讯端子输出端子键盘接口通讯接口24个输入端子，24v共阴输入，功能可自由定义外接轿顶CANBUS通讯、外招MODBUS通讯。J6外招匹配电阻J5can匹配电阻6个输出口，继电器输出，功能可自定义,对应功能码由F5.27～F5.34外接增量型编码器，以及同步机编码器分频信号通讯接口，可接上位机调试，也用于实现并联、远程监控、群控操作键盘接口调试用键盘，可更改各种参数小键盘，维保用键盘提供故障复位、召唤电梯、楼层自学习功能数码管显示输入点指示灯输出点指示灯码盘接口主控板硬件版本号系统状态指示灯软硬件版本号的识别软硬件版本号的识别•硬件版本-A;-B光幕、开门到位、关门到位、满载、超载信号输入X1X2X3X4X5X6X7X8P24AiMP24AiM称重模拟量输入端口轿内显示通讯24VMOD+MOD-COM2...
