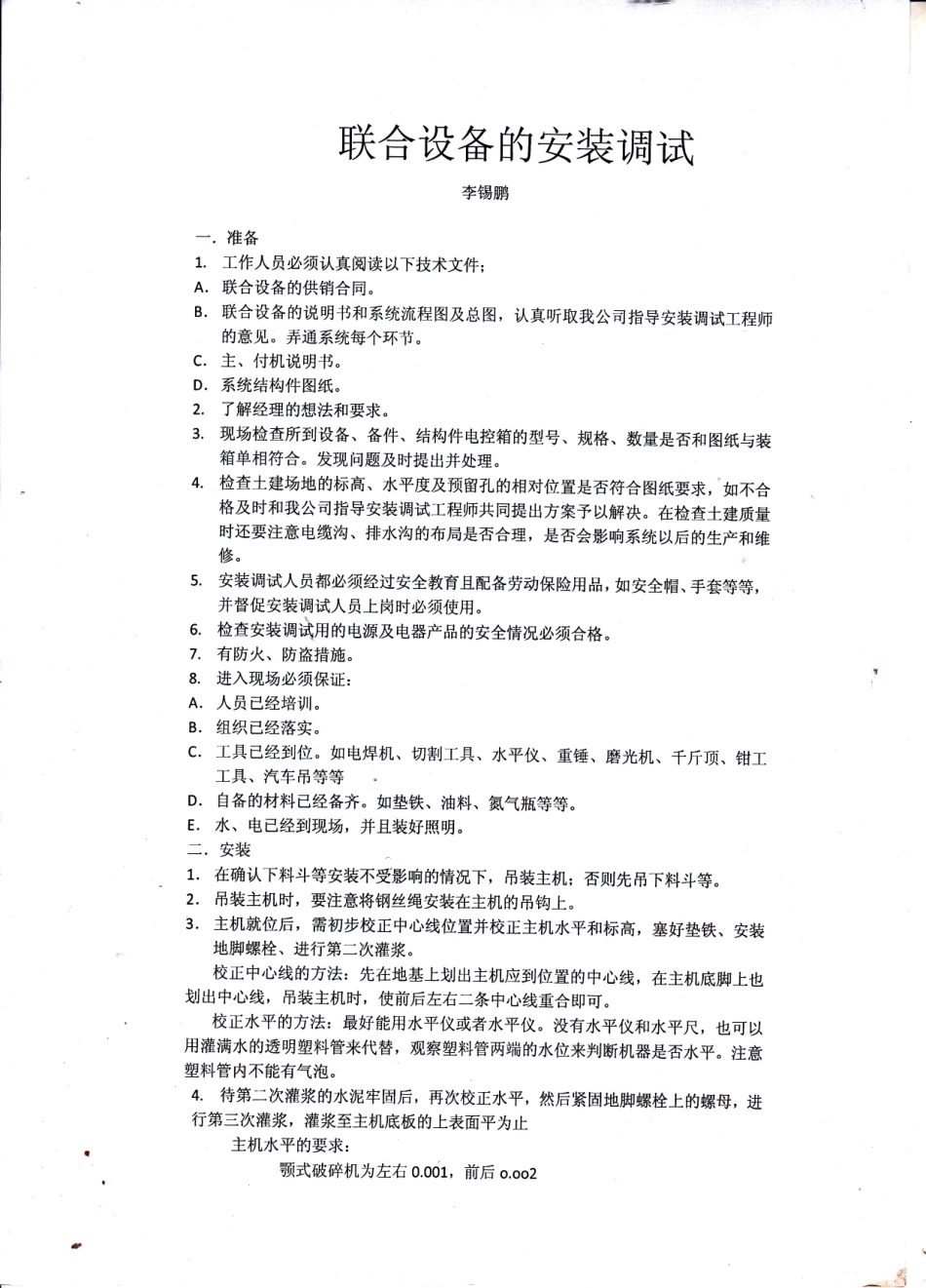

Γˉ∷︱ˉˉ联合设备的安装调试李锡鹏一。准备1.工作人员必须认真阅读以下技术文件;A。联合设备的供销合同。B。联合设备的说明书和系统流程图及总图,认真听取我公司指导安装调试工程师的意见:弄通系统每个环节。C。主、付机说明书。D。系统结构件图纸。2.了解经理的想法和要求。3,现场检查所到设备、备件、结构件电控箱的型号、规格、数皇是否和图纸与装箱单相符合。发现问题及时提出并处理。4.检查土建场地的标高、水平度及预留孔的相对位置是否符合图纸要求,j口不合、格及时和我公司指导安装调试工程师共同提出方案予以解决。在检查土建质量时还要注意电缆沟、排水沟的布局是否合理,是否会影响系统以后的生产和维修。5,安装调试人员都必须经过安全教育且配备劳动保险用品,如安全帽、手套等等,、并督促安装调试人员上岗时必须使用。6,检查安装调喊用的电源及电器产品的安全情况必须合格。7,有防火、防盗措施。8.进入现场必须保证:A。人员已经培训。B。组织已经落实。C。工具已经到位。如电焊机、切割工具、水平仪、重锤、磨光机、干斤顶、钳工工具、汽车吊等等1D。自备的材料己经备齐。如垫铁、油料、氮气瓶等等。E。水、电已经到现场,并且装好照明。二。安装1.在确认下料斗等安装不受影响的情况下,吊装主机;否则先吊下料斗等。2.吊装主机时,要注意将钢丝绳安装在主机的吊钩上。3.主机就位后,需初步校正中心线位置并校正主机水平和标高,塞好垫铁、安装地脚螺栓、进行第二次灌浆。校正中心线的方法:先在地基上划出主机应到位置的中心线,在主机底脚上也划出中心线,吊装主机时,使前后左右二条中心线重合即可。校正水平的方法:最好能用水平仪或者水平仪。没有水平仪和水平尺,也可以用灌满水的透明塑料管来代替,观察塑料管两端的水位来判断机器是否水平。注意塑料管内不能有气泡。4,待第二次灌浆的水泥牢圃后,再次校正水平,然后紧固地脚螺栓上的螺母,进行第三次灌浆,灌浆至主机底板的上表面平为止主机水平的要求:颚式破碎机为左右0,0o1,前后o,oo2⊥∴型F〓丨圆锥破碎机为0.oo1反击式破碎机为左右o.oo1,前后o.oo9振动喂料机为0.∞2直线振动筛为0.oo1园振动筛为0,0oz立轴反击式破碎机为0。0o1砂石清洗机为0.002皮带输送机为0。oo2其他设备参阅该产品使用说明书5.垫铁组的安装:平垫铁和斜垫铁的形式、规格`见图1和表1、2。承受主要载荷或设备振动大、构造精密的设备应用成对斜垫铁,即把两块斜度相同而斜向相反的斜主铁贴合在一起使用,设备找平后用电焊焊牢。具有强烈振动或连续振动的设备,应使用平垫铁。ˉ[ˉHa)b)图1平垫铁和斜垫铁a)斜垫铁b)平垫铁平垫铁和斜垫铁的平面,一般不需要加工,有特殊要求的设备,应进行加工,并且还要进行刮研。斜垫铁刮研时,要成对配研,两块垫铁的接触面积要达到,s%以上,刮削配研后,还要放在标准平板上检查其平彳亍度。表】-3平垫铁尺寸(单位:mm)表l-o斜垫铁尺寸(单位:mm)编号LBH应用范围1110703'6`9'12`15`25'40下,20~3smm直径的地脚螺栓2135803`6`9'12`15`25`40垦备重量5t以上,3s~sOmm直径的地脚螺栓315010025'40编号BHH1L1应用范围1100601355设斧重量⒌以下,zO~Ⅱm宀21207515610设备重量5t以上,35~5omm直径的地脚螺栓安装要求:冖〓ˉ⒈ˉ丨ˉˉ(1)在基础上放垫铁的位置要铲平,使垫铁与基础全部接触,接触面积要均匀:设备调平后,每组垫铁均要求压紧。并应用手锤逐组轻击听音检查,对高速运转的设备,当采用0。05mm塞尺检查垫铁之间的间隙时,在垫铁同一断面处两侧插入的长度不得超过垫铁长度或者宽度的三分之一。(2)垫铁应放在地脚螺栓的两侧,避免地脚螺栓拧紧时,引起机座变形;(3)垫铁间一般允许间距为,0~】o0cm,过大时,中间应增加垫铁;(4)垫铁应露出设备外边2o~3omm,以便于调整,而垫铁与螺栓边缘的距离可保持sO~】sOmm,便于螺孔内的灌浆。(5)垫铁的高度一般在30~aOOmm之间,如过高会影响设备的稳定性,过低不便于二次灌浆的捣实。(6)每组垫铁块数不宜过多,一股不超过3块。厚的放在下面,薄的放在上面,、最薄的放在中间。在拧紧地脚螺栓时,每组垫铁拧紧程度要一致,不允许有松动现象。(7)设备找平找正后,对于钢板垫铁要点焊在一起。6,皮带轮的安装要求:轮竟对称平面...
