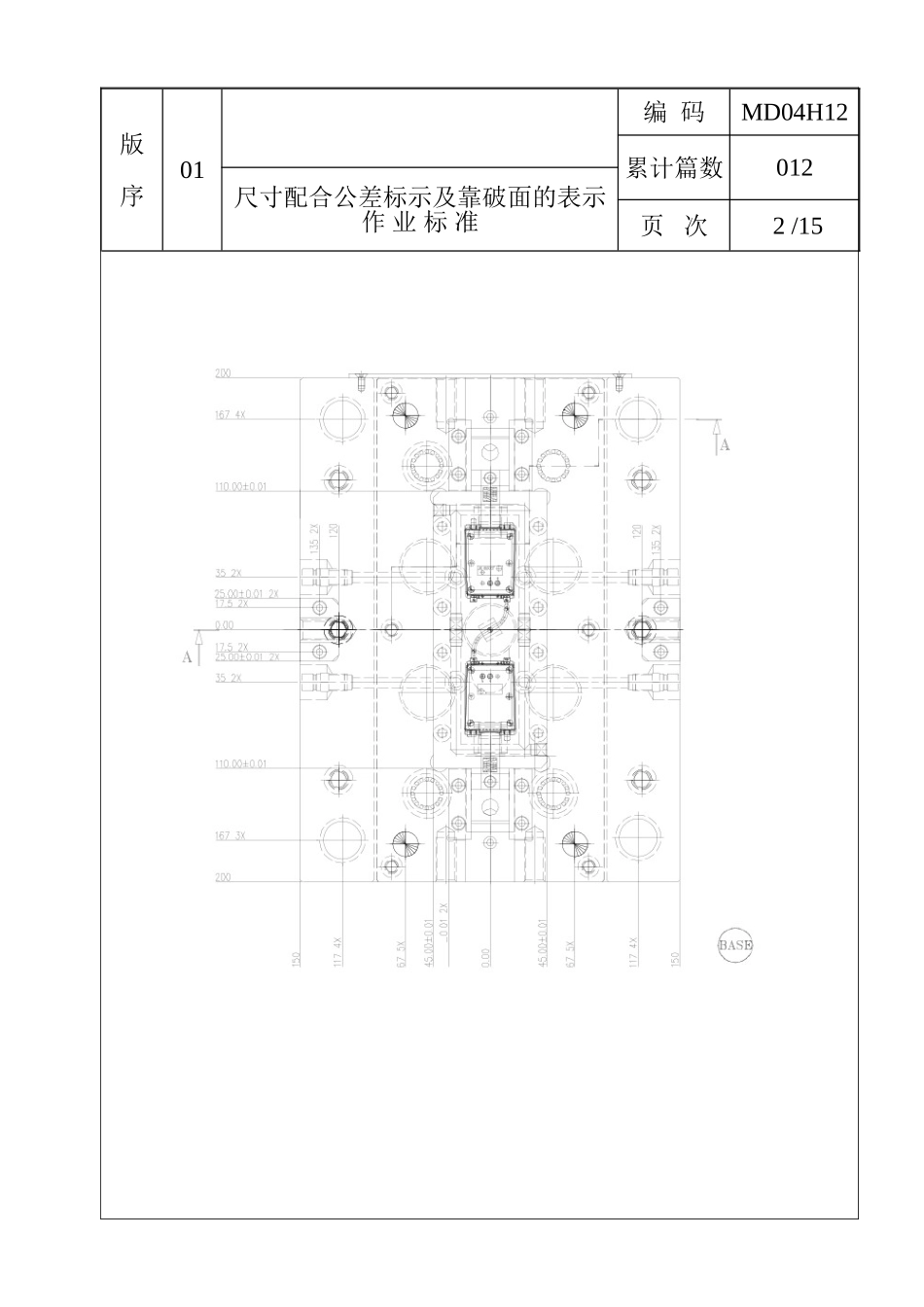

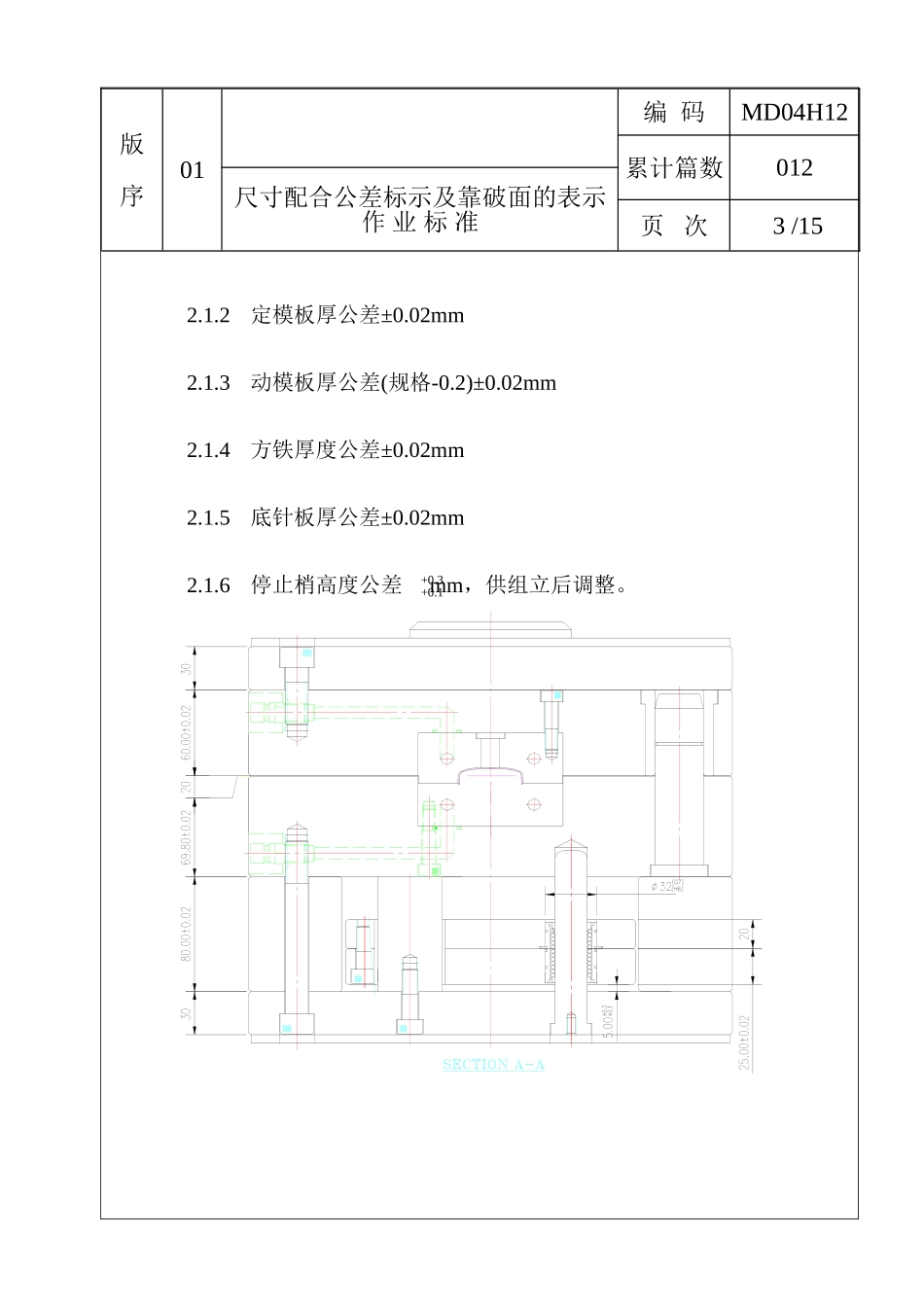

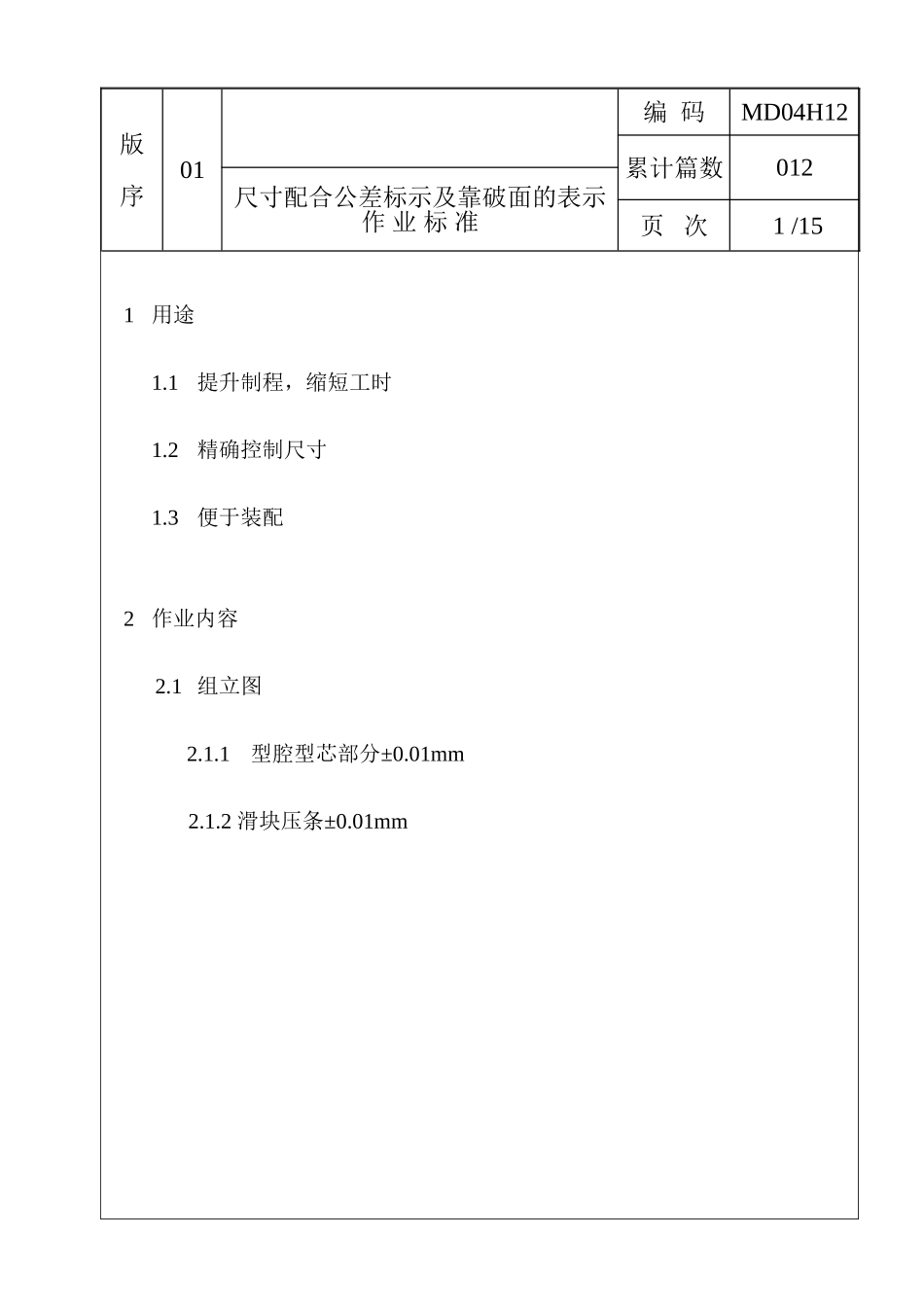

版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次1/151用途1.1提升制程，缩短工时1.2精确控制尺寸1.3便于装配2作业内容2.1组立图2.1.1型腔型芯部分±0.01mm2.1.2滑块压条±0.01mm版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次2/15版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次3/152.1.2定模板厚公差±0.02mm2.1.3动模板厚公差(规格-0.2)±0.02mm2.1.4方铁厚度公差±0.02mm2.1.5底针板厚公差±0.02mm2.1.6停止梢高度公差mm，供组立后调整。+0.3+0.1版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次4/152.2面板2.2.1定位圈孔尺寸mm+0.050版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次5/152.3定模板2.3.1模仁孔尺寸单边mm2.3.2模仁孔深度±0.01mm2.3.2定位块单边mm2.3.4滑块定位块长度mm2.3.5滑块定位块深度mm2.3.6模板厚度±0.02mm+0.010+0.0100-0.01+0.010版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次6/152.4动模板2.4.1模仁孔尺寸单边mm2.4.2模仁孔深度±0.01mm2.4.3位置定位块单边mm2.4.4滑块压条深度mm2.4.5滑块滑槽深度±0.01mm2.4.6模板厚度(规格-0.2)±0.02mm+0.010+0.010+0.010版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次7/152.5上顶出板2.5.1顶针定位方向mm2.5.2滑座宽度单边mm2.5.3顶针沉头深度mm2.5.4滑座肩部厚度mm+0.050+0.20+0.050+0.020版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次8/152.6母模仁2.6.1模仁大小单边mm2.6.2模仁厚度±0.01mm2.6.3镶件孔单边mm2.6.4中子孔直径公差采H7级配合公差2.6.5中子定位方向尺寸mm0-0.01+0.0100-0.05版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次9/152.7动模仁2.7.1模仁大小单边mm2.7.2模仁厚度±0.01mm2.7.3镶件孔单边mm2.7.4滑块配合面单边mm2.7.5顶针位置.X为0.15mm+0.0100-0.01+0.010版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次10/152.6.6中子孔直径公差采H7级配合公差2.6.7中子定位方向尺寸mm2.7.8斜角销(HookPin，Lifter)单边mm2.8镶件2.8.1滑块配合面单边mm2.8.2镶件配合面单边mm2.8.3镶件沉头厚度mm2.8.4中子直径采g6级配合公差2.8.5中子沉头厚度mm2.8.6中子固定方向尺寸mm0-0.05+0.0100-0.010-0.010-0.020-0.020-0.02版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次11/152.9斜顶2.9.1斜顶配合公差为mm.2.9.2斜顶孔之公差为mm.版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次12/152.10EJECTORBLOCK(顶出块)2.10.1顶出块部份为mm◦2.10.2镶件部分为mm◦斜顶配合公差标示版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次13/152.11靠破2.11.1凡靠破面尺寸公差是mm+0.010版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次14/152.12公差表2.12.1一般公差EJECTORBLOCK配合公差标示X.XX=±0.01X.X=±0.15X.=±0.25ANGLES=±修改前X.XX=±0.025X.X=±0.15X.=±0.25ANGLES=±0.1°修改后版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次15/152.12.2.孔距公差2.12.2.1在现有图框中新增孔与孔中心距公差及加工一般公差的字段2.12.2.2此一公差适用对象:模座加工的逃孔，如RP弹簧、S.P、小拉杆…等，以及螺丝逃孔。2.13依塑料原料的不发生毛边的排气孔深度有所限制(排气深度应先以最小值制作)塑料原料排气孔深度(mm)塑料原料排气孔深度(mm)PE0.02POM0.01~0.03PP0.01~0.02PMMA0.03PS0.02PA0.005~0.015SB0.03PPS0.01~0.03ABS0.03PC0.01~0.03SAN0.03PBT0.005~0.015PPO0.03PC+ABS0.015~0.02孔与孔中心距公差加工一般公差±0.3>0~6±0.1>120~350±0.5钻孔﹐沉头孔公差>6~30±0.2>350~1000±0.8±0.25>30~120±0.3>1000±1.2版序01编码MD04H12累计篇数012尺寸配合公差标示及靠破面的表示作业标准页次16/152.14凡以上所述之滑动面，配合面依上述标准标示，特殊公差再以特别提示。。核准审核编修起案修订日期
