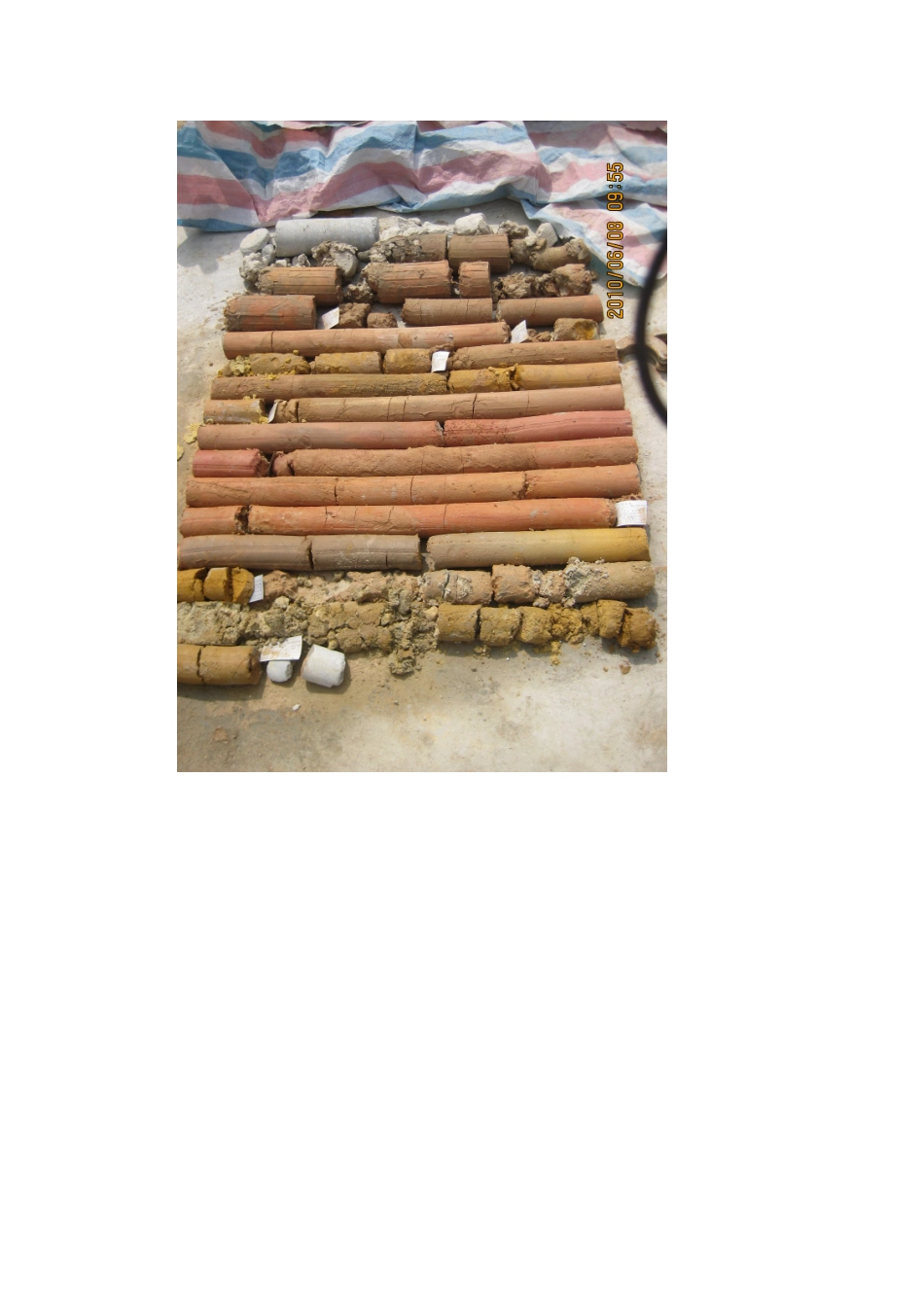

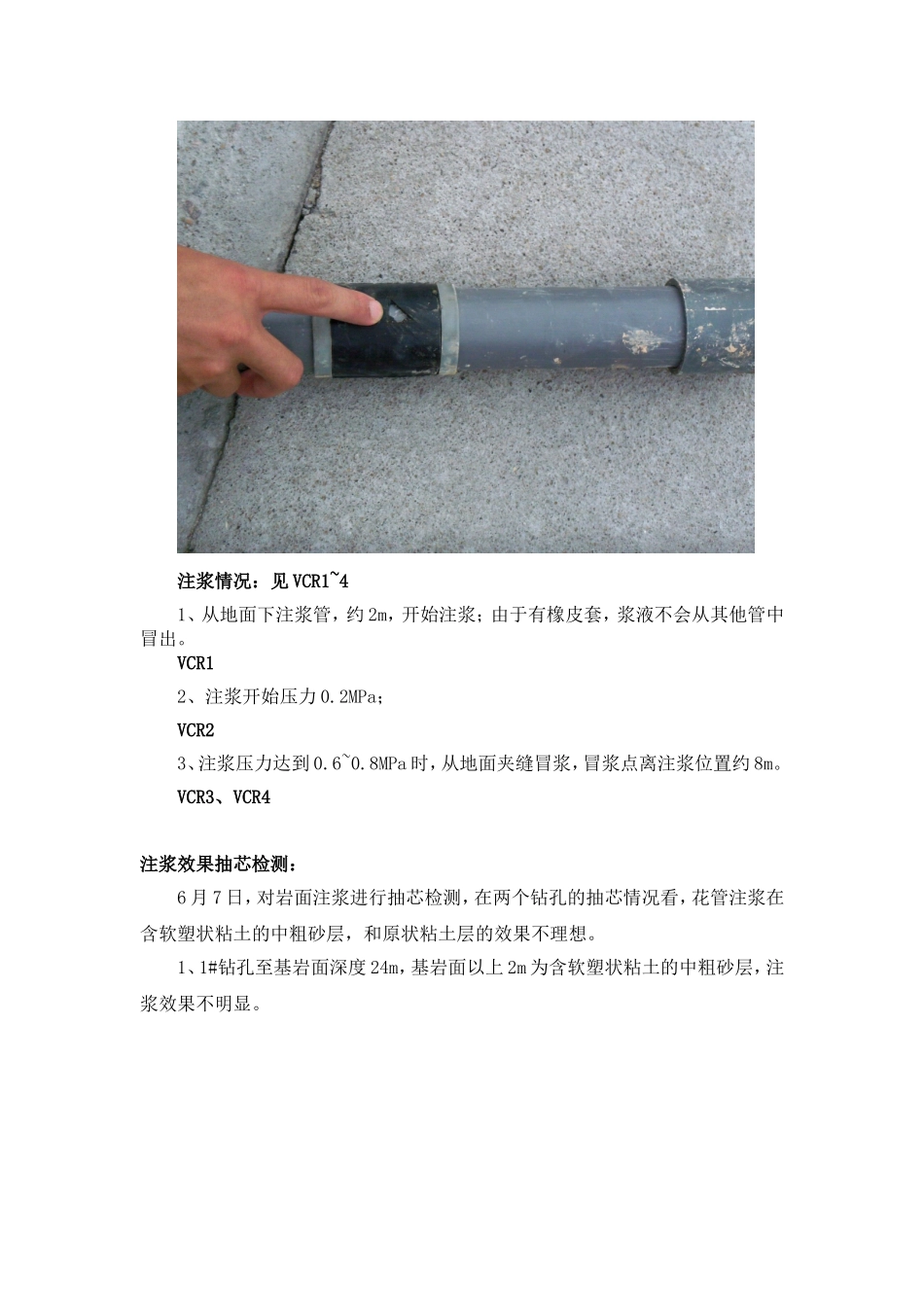

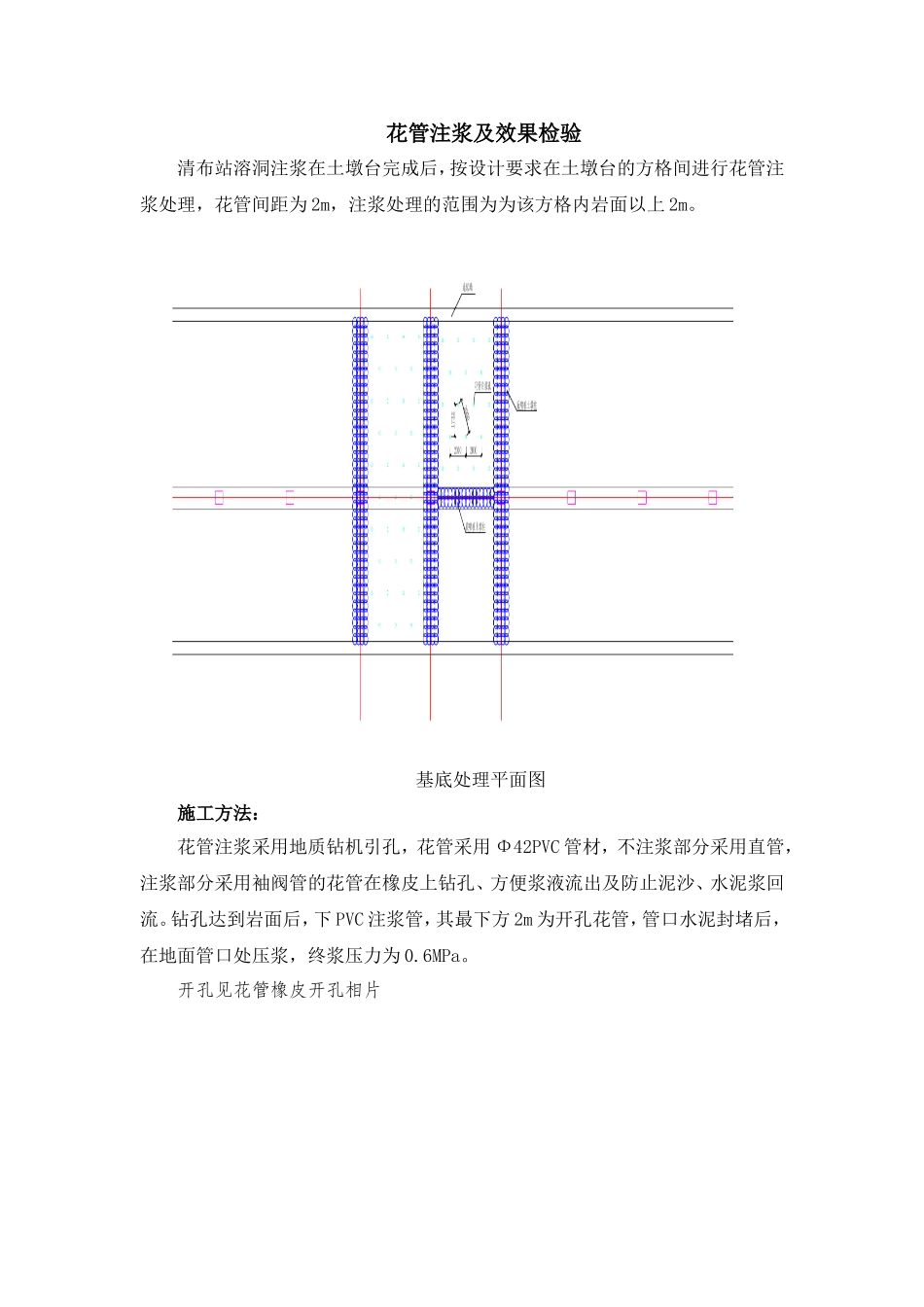

花管注浆及效果检验清布站溶洞注浆在土墩台完成后，按设计要求在土墩台的方格间进行花管注浆处理，花管间距为2m，注浆处理的范围为为该方格内岩面以上2m。基底处理平面图施工方法：花管注浆采用地质钻机引孔，花管采用Φ42PVC管材，不注浆部分采用直管，注浆部分采用袖阀管的花管在橡皮上钻孔、方便浆液流出及防止泥沙、水泥浆回流。钻孔达到岩面后，下PVC注浆管，其最下方2m为开孔花管，管口水泥封堵后，在地面管口处压浆，终浆压力为0.6MPa。开孔见花管橡皮开孔相片注浆情况：见VCR1~41、从地面下注浆管，约2m，开始注浆；由于有橡皮套，浆液不会从其他管中冒出。VCR12、注浆开始压力0.2MPa；VCR23、注浆压力达到0.6~0.8MPa时，从地面夹缝冒浆，冒浆点离注浆位置约8m。VCR3、VCR4注浆效果抽芯检测：6月7日，对岩面注浆进行抽芯检测，在两个钻孔的抽芯情况看，花管注浆在含软塑状粘土的中粗砂层，和原状粘土层的效果不理想。1、1#钻孔至基岩面深度24m，基岩面以上2m为含软塑状粘土的中粗砂层，注浆效果不明显。2、2#钻孔至基岩面深度27.3m，在砂层上部为粘土层，没有发现有水泥浆3、2#钻孔在19.8m的位置，粘土层发现水泥浆原因分析及建议:花管注浆简化了注浆的流程，袖阀管注浆是芯管直接下到注浆的位置进行分段注浆的，能使同等注浆压力下的注浆效果达到最佳，而PVC花管注浆只在管口压浆，浆液会在阻力最小的通道中流走，具体的说就是从地层中缝隙较大的部位流走，钻孔中粘土层有水泥浆处可能该处的地层有裂缝，而对应的砂层中含软塑粘土，相对阻力较大，以致砂层位置注浆效果不均匀。建议：一、增加套壳料、芯管注浆到底。二、注浆压力太小，设计要求注浆压力达到0.6MPa即可，而注浆深度普遍超过20m，注浆压力经过水头压力和管道阻力的作用下，真正压出去的压力只有0.3~0.4MPa左右，是否能适当加大压力。三、注浆间距太大，相对于东端头1m×1m间距的袖阀管注浆，岩面注浆的间距2m×2m是否能否作相应调整。
