吸塑模具制作流程TRAYVIP免费

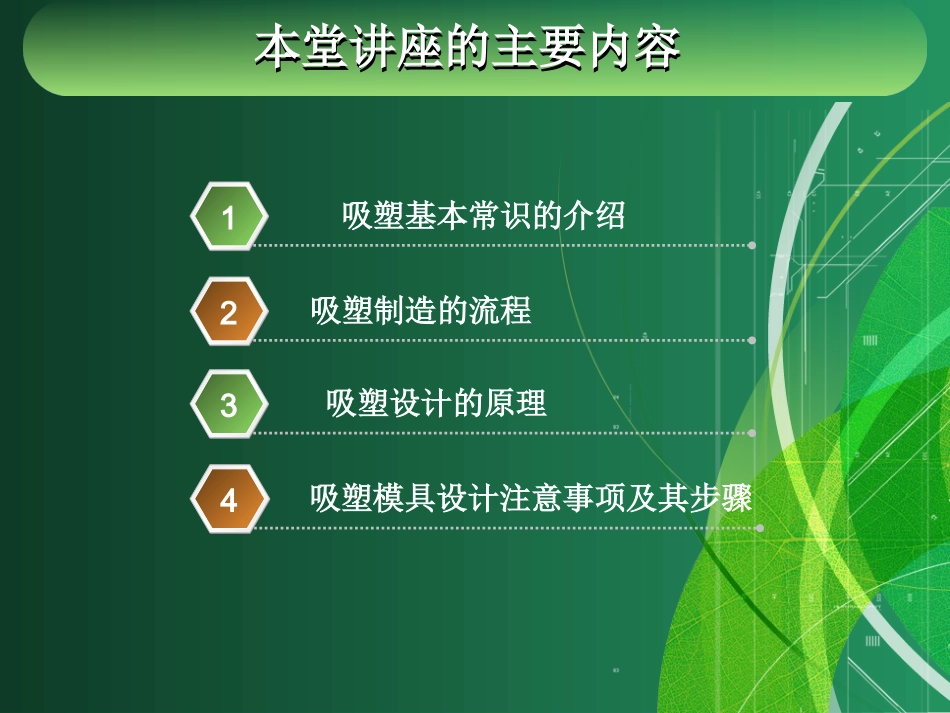

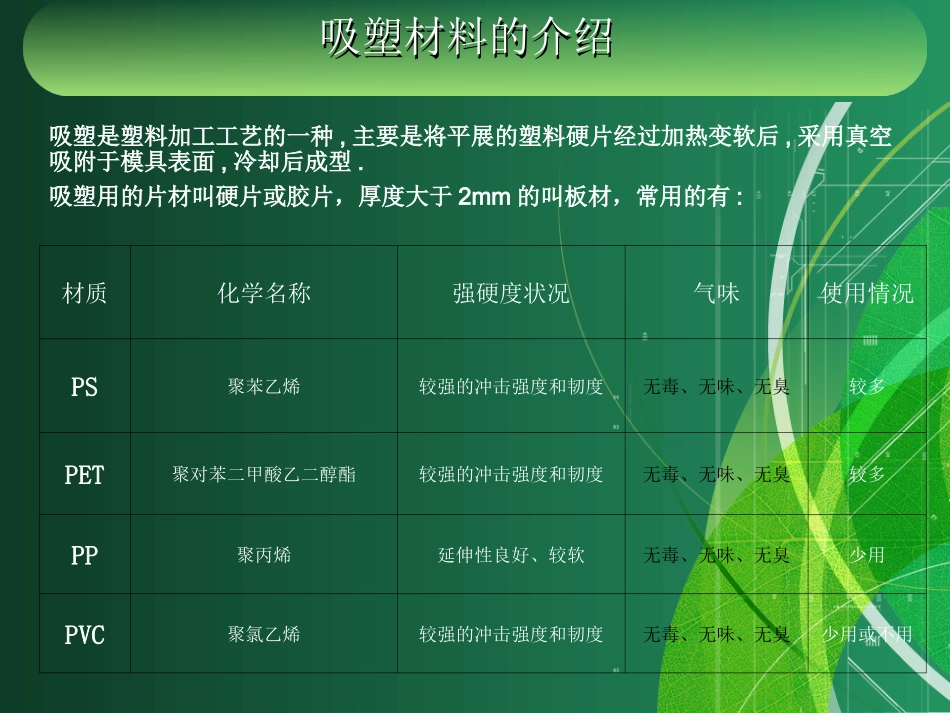

吸塑模具製作流程吸塑模具製作流程瑞恒吸塑光电有限公司本堂讲座的主要内容本堂讲座的主要内容吸塑基本常识的介绍12吸塑设计的原理3吸塑模具设计注意事项及其步骤4吸塑制造的流程吸塑材料的介绍吸塑材料的介绍材质化学名称强硬度状况气味使用情况PS聚苯乙烯较强的冲击强度和韧度无毒、无味、无臭较多PET聚对苯二甲酸乙二醇酯较强的冲击强度和韧度无毒、无味、无臭较多PP聚丙烯延伸性良好、较软无毒、无味、无臭少用PVC聚氯乙烯较强的冲击强度和韧度无毒、无味、无臭少用或不用吸塑是塑料加工工艺的一种,主要是将平展的塑料硬片经过加热变软后,采用真空吸附于模具表面,冷却后成型.吸塑用的片材叫硬片或胶片，厚度大于2mm的叫板材，常用的有:吸塑盘的分类吸塑盘的分类根据客户及实际需求吸塑盘主要分为以下几类一：普通吸塑盘广泛应用于工业包装，醫療器材包裝等二：植绒吸塑盘是一种采用特殊材料的吸塑托盘，将普通的塑料硬片表面粘上一层绒质材料，从而使托盘表面有种绒质的手感，用来提高包装品档次。三：抗静电吸塑盘是一采用特殊材料的吸塑托盘，该材料表面的电阻值小于10的11次方欧姆。主要用于电子、IT产品的吸塑托盘。吸塑盘的展示吸塑盘的展示双泡罩吸塑盒工艺品植绒托医疗器械包装化妆品包装电子类吸塑包装手机托包装医药托盘纸卡塑料盒mp3透明折边包装盒吸塑盘的打樣流程吸塑盘的打樣流程业务接单工程部设计开模先将实物用手工泥糊出成型轮廓放到吸塑打版机上成型泡壳毛胚用配好的吸塑专用石膏倒入泡壳毛胚中，风干后形成石膏毛胚采用电动铣床对石膏毛胚和规则形状进行深加工手工打磨和手工添加部件将各个抛光好的石膏部件粘合成完整的石膏模再放入吸塑打版机吸塑成型完整的样品按成品尺寸，手工切边、封边，完成全部打样过程送樣吸塑生產的流程吸塑生產的流程裁邊,包裝吸塑盘的设计原理吸塑盘的设计原理吸塑模具設計的原理：•设计一款模具,需要综合考虑客户零件的大小,零件的复杂程度以及共用状况,要特别注意零件自身的品质要求,哪些部位要重点保护的,在设计前要与客户确认清楚方能导入设计•设计理念:在保证客户零件品质的前提下,设计一种包装能够保护产品,美化产品,并且拿取方便,排版合理,不浪费(在模具强度和空间允许的情况下,尽可能多的摆放产品).材料的選擇材料的選擇片材的选择直接影响着制品的成型成败及质量。在实际生产需求中，由于各种各样的制品要求，形成片材的性质的多样化。对成型片材的性能要求，因制品的使用场合不同有所侧重。一般包装需要较好的透明度、防震、防暴、耐热、耐寒、焊接等性能。食品包装更要求无味、无臭、无毒和耐腐蚀性，有些还要求耐热耐水和蒸汽。一般根据美观上的装饰，制品成型片材的颜色有着多样性，有些还植绒、印刷等。选材的原则：1、根据制品的用途及制品要求性能选材；2、考虑材料的经济成本及安全卫生等因素；3、考虑材料的加工成型的可行性。模具材质選擇模具材质選擇石膏模石膏模石膏模一般是用于樣品打樣.因其强度低、易變形、模缝过大、表面有麻点等綜合因素不適宜量產化銅模銅模銅模一般穴位大、精密度低的零件用銅模,銅模的成本低﹐但因其表面為電鍍銅層如果量大生產銅模將會損壞鋁模鋁模鋁模表面光滑度要求高的,零件小的,間距小的，形狀不規則的必須以鋁模來制模具﹐鋁模使用壽命最长不论是铝模还是铜模,一旦模具完成,生产过程中不用担心尺寸会有变动,因为吸塑模是单模,稳定性比较好！吸塑模具製作主要過程吸塑模具製作主要過程設計加工打孔拋光吸塑模具设计步骤吸塑模具设计步骤序号步骤要求1确定材料依客户要求、零件的大小、難易複雜程度、共用狀況、零件自身的品質要求确定用何种材料。2确定尺寸依客户要求、依零件尺寸确定TRAY的外形和穴位的长、宽、高。3穴位公差依據零件的要求而言的，一般零件大，公差大，零件小，公差小。一般不小于0.5mm。4确定间距穴位之间不小于5mm,特别是铜模，穴位以紧凑、不浪费为主。5确定逃角外框R角一般为R10，穴位不小于R2。6确定手槽接触面大的，容易拿取的一边为主，还要不损坏零件。7确定支撑支撑面也叫卡点，需不对称设计，支撑高度以上下盘不滑动为主，有的吸塑盘中央也...
