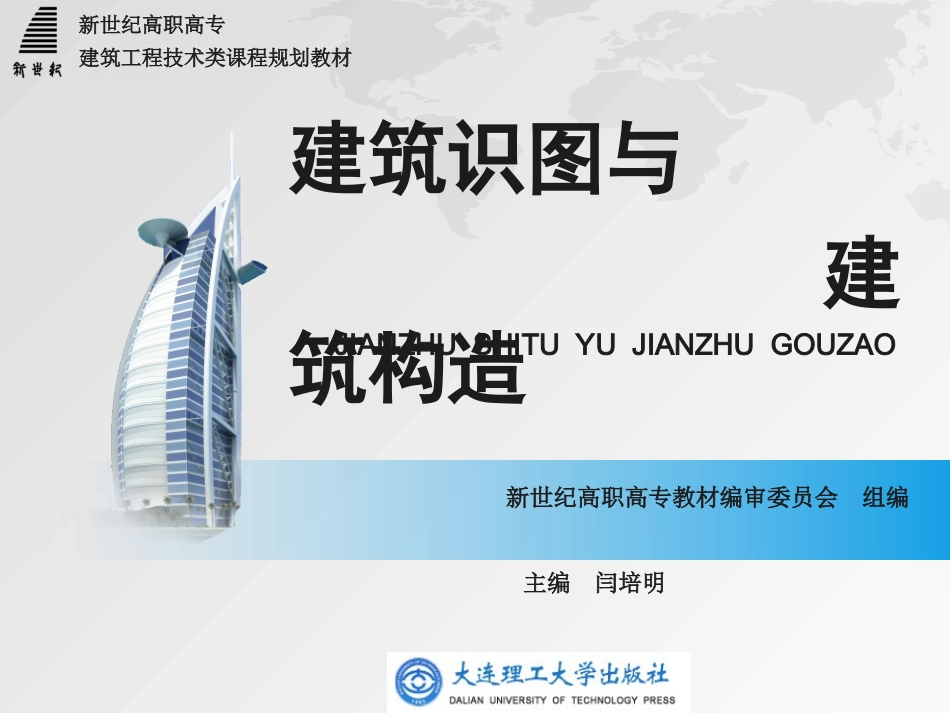

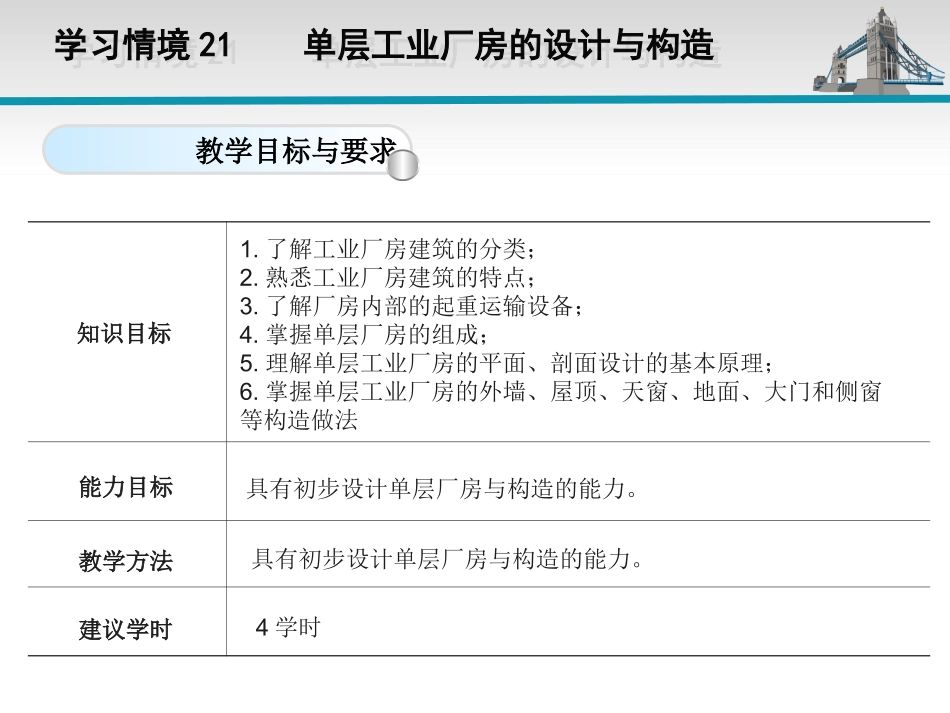

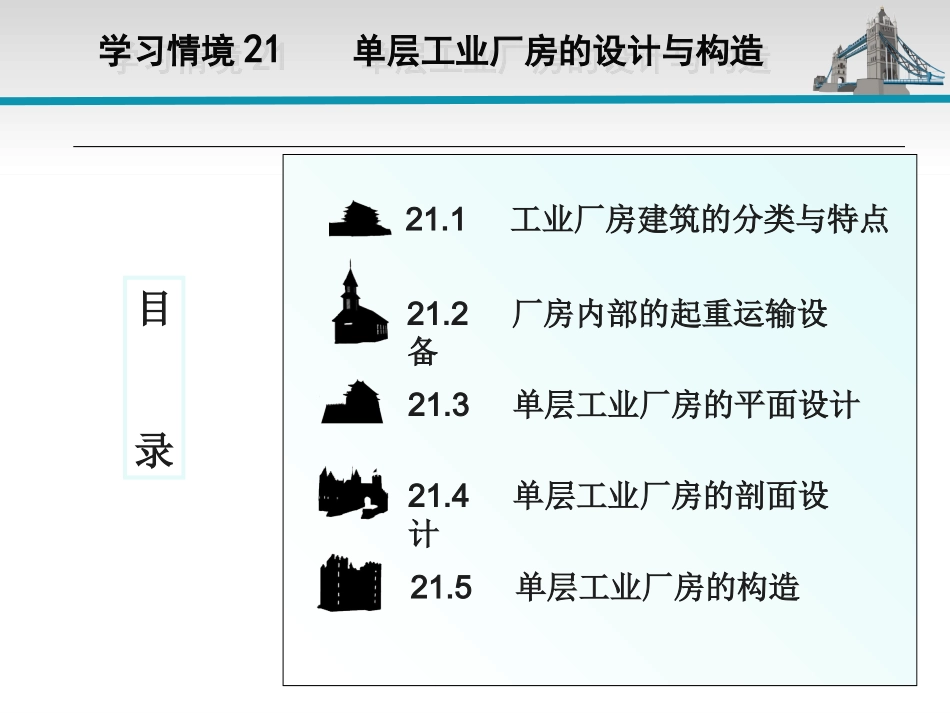

建筑识图与建筑构造新世纪高职高专教材编审委员会组编主编闫培明新世纪高职高专建筑工程技术类课程规划教材新世纪高职高专建筑工程技术类课程规划教材JIANZHUSHITUYUJIANZHUGOUZAO学习情境21单层工业厂房的设计与构造学习情境21单层工业厂房的设计与构造21.1工业厂房建筑的分类与特点21.2厂房内部的起重运输设备21.3单层工业厂房的平面设计21.4单层工业厂房的剖面设计21.5单层工业厂房的构造目录学习情境21单层工业厂房的设计与构造学习情境21单层工业厂房的设计与构造教学目标与要求知识目标能力目标教学方法建议学时具有初步设计单层厂房与构造的能力。具有初步设计单层厂房与构造的能力。4学时1.了解工业厂房建筑的分类；2.熟悉工业厂房建筑的特点；3.了解厂房内部的起重运输设备；4.掌握单层厂房的组成；5.理解单层工业厂房的平面、剖面设计的基本原理；6.掌握单层工业厂房的外墙、屋顶、天窗、地面、大门和侧窗等构造做法任务21.1工业厂房建筑的分类与特点任务21.1工业厂房建筑的分类与特点工业建筑也称工业厂房，是产品生产及工人操作的场所，是为工业生产服务的。因此，工业厂房首先必须满足生产工艺的要求，能够布置和保护生产设备，并为工厂创造良好的生产环境和劳动保护条件，以利提高产品质量和劳动生产率。另外，工业厂房内一般都有笨重的机器设备、起重运输设备（吊车）等，因而大多采用单层厂房，以便将这些大型设备安装在地面，方便产品加工与运输。任务21.1工业厂房建筑的分类与特点任务21.1工业厂房建筑的分类与特点一、工业厂房建筑的分类1.按层数分有单层厂房、多层厂房及层次混合的厂房等。（1）单层工业厂房：是指层数仅为一层的工业厂房，主要适用于一些生产设备或振动比较大，原材料或成品比较重的机械、冶金等重工业厂房。任务21.1工业厂房建筑的分类与特点任务21.1工业厂房建筑的分类与特点一、工业厂房建筑的分类（2）多层工业厂房：是指层数在2层以上的厂房，常用的层数为2-6层。其最大的特点是生产在不同标高楼层上进行，每层之间不仅有水平的联系，还有垂直方向的联系。任务21.1工业厂房建筑的分类与特点任务21.1工业厂房建筑的分类与特点一、工业厂房建筑的分类（3）层次混合的工业厂房：是指在同一厂房内既有单层跨，又有多层跨。任务21.1工业厂房建筑的分类与特点任务21.1工业厂房建筑的分类与特点一、工业厂房建筑的分类2.按用途分有主要生产用房、辅助生产用房、后勤管理用房等。（1）主要生产用房：生产全厂主要成品和半成品的车间；（2）辅助生产用房：配合或直接为主要生产车间服务的车间；（3）后勤管理用房：主要是指工厂中的办公、科研及生活设施等建筑。任务21.1工业厂房建筑的分类与特点任务21.1工业厂房建筑的分类与特点一、工业厂房建筑的分类3.按生产状况分有热加工车间、冷加工车间、有侵蚀性介质作用的车间、恒温恒湿车间、洁净车间等。（1）热加工车间：生产中集中散发大量余热；（2）冷加工车间：生产操作是在正常温、湿条件下进行的；（3）恒温恒湿车间：为保证产品质量，厂房内要求有稳定的温、湿度条件；（4）洁净车间：在成产过程中，产品对室内空气的洁净度要求很高，除通过净化处理，厂房围护结构应保证严密，以免大气灰尘的侵入。任务21.1工业厂房建筑的分类与特点任务21.1工业厂房建筑的分类与特点二、工业厂房建筑的特点由于生产工艺复杂、生产环境要求多样，和民用建筑相比工业厂房在设计配合、使用要求、室内通风与采光、屋面排水及构造方面具有以下特点：（1）厂房平面要根据生产工艺的特点设计（2）厂房内部空间大（3）厂房的建筑构造比较复杂（4）厂房骨架的承载力较大任务21.2厂房内部的起重运输设备任务21.2厂房内部的起重运输设备一、单轨悬挂式吊车单轨悬挂吊车是在屋顶承重结构下部悬挂梁式钢轨，轨梁布置为直线或可转弯的曲线，在轨梁上设有可移动的滑轮组，沿轨梁水平移动，利用滑轮组升降起重。任务21.2厂房内部的起重运输设备任务21.2厂房内部的起重运输设备二、梁式吊车梁式吊车的起重量有1t、2t、3t、5t四种，包括悬挂式与支承式两种类型。任务21.2厂房内部的起重运输设备任务21.2厂房内部的起重运输设...
