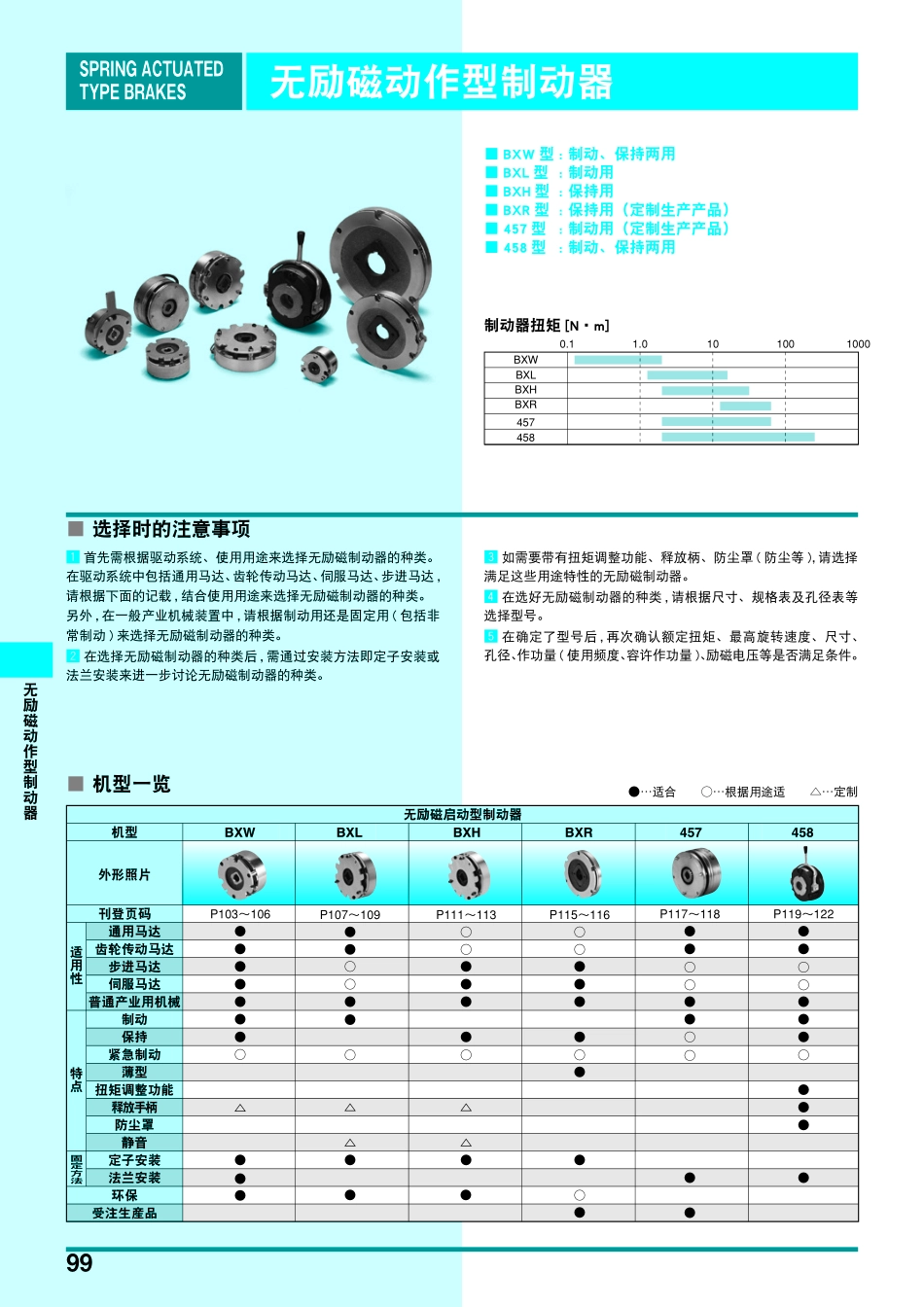

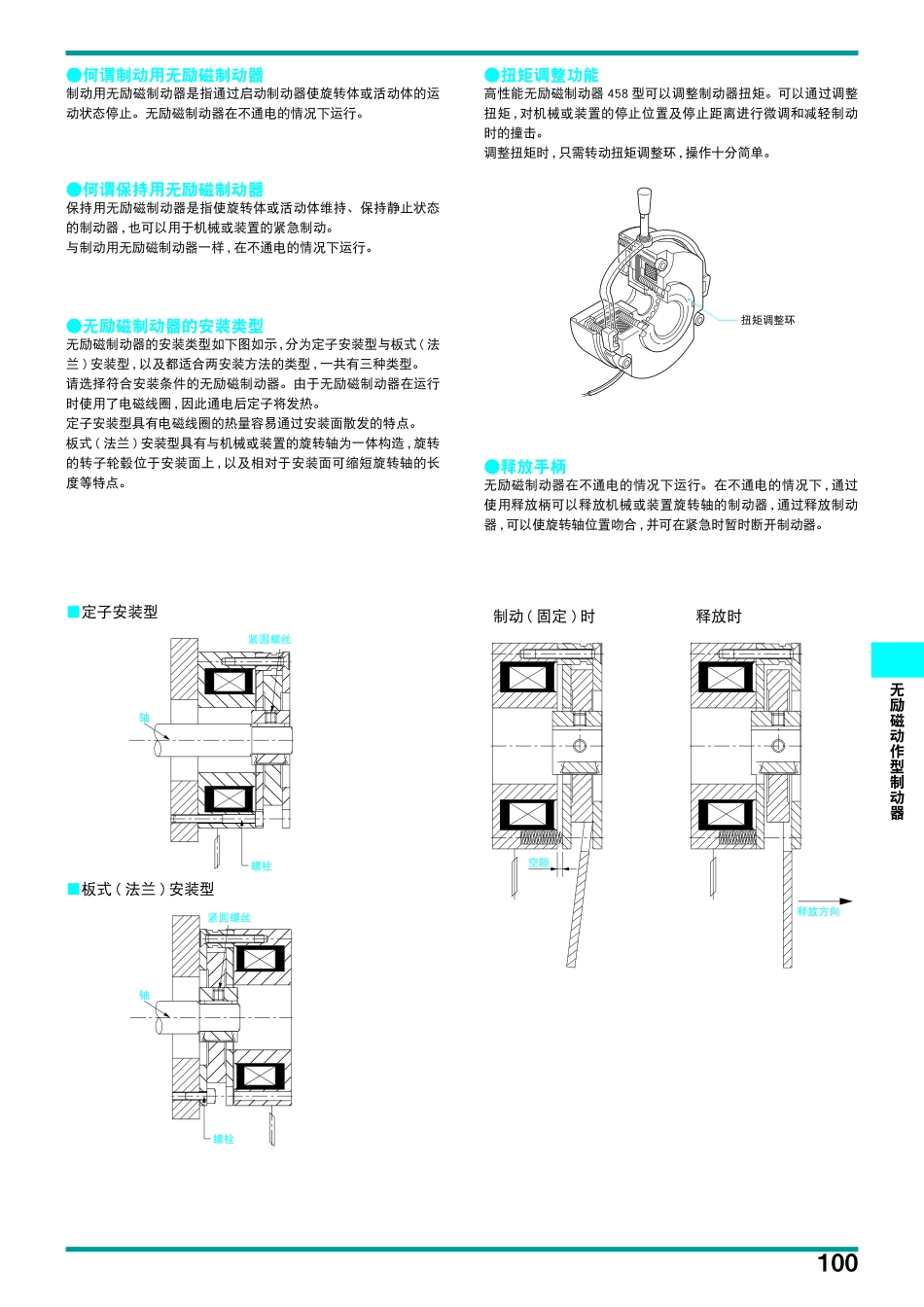

99无励磁动作型制动器SPRINGACTUATEDTYPEBRAKES无励磁动作型制动器■选择时的注意事项z首先需根据驱动系统、使用用途来选择无励磁制动器的种类。在驱动系统中包括通用马达、齿轮传动马达、伺服马达、步进马达,请根据下面的记载,结合使用用途来选择无励磁制动器的种类。另外,在一般产业机械装置中,请根据制动用还是固定用(包括非常制动)来选择无励磁制动器的种类。x在选择无励磁制动器的种类后,需通过安装方法即定子安装或法兰安装来进一步讨论无励磁制动器的种类。c如需要带有扭矩调整功能、释放柄、防尘罩(防尘等),请选择满足这些用途特性的无励磁制动器。v在选好无励磁制动器的种类,请根据尺寸、规格表及孔径表等选择型号。b在确定了型号后,再次确认额定扭矩、最高旋转速度、尺寸、孔径、作功量(使用频度、容许作功量)、励磁电压等是否满足条件。■BXW型:制动、保持两用■BXL型:制动用■BXH型:保持用■BXR型:保持用（定制生产产品）■457型:制动用（定制生产产品）■458型:制动、保持两用机型BXWBXLBXHBXR457458外形照片刊登页码适用性通用马达●●●齿轮传动马达●●●○○○○步进马达●●●伺服马达●●●○○○○普通产业用机械●●●●●特点制动●●○○●保持●●●●○△○○○紧急制动薄型●扭矩调整功能●释放手柄△●防尘罩●静音△固定方法定子安装●●●●○○●P103～106P117～118P119～122P111～113P115～116P107～109●●●○△△●●●●法兰安装●●环保受注生産品○●●无励磁启动型制动器■机型一览0.11.0101001000BXWBXLBXHBXR457458制动器扭矩[N·m]●…适合○…根据用途适△…定制100无励磁动作型制动器●何谓制动用无励磁制动器制动用无励磁制动器是指通过启动制动器使旋转体或活动体的运动状态停止。无励磁制动器在不通电的情况下运行。●何谓保持用无励磁制动器保持用无励磁制动器是指使旋转体或活动体维持、保持静止状态的制动器,也可以用于机械或装置的紧急制动。与制动用无励磁制动器一样,在不通电的情况下运行。●扭矩调整功能高性能无励磁制动器458型可以调整制动器扭矩。可以通过调整扭矩,对机械或装置的停止位置及停止距离进行微调和减轻制动时的撞击。调整扭矩时,只需转动扭矩调整环,操作十分简单。●释放手柄无励磁制动器在不通电的情况下运行。在不通电的情况下,通过使用释放柄可以释放机械或装置旋转轴的制动器,通过释放制动器,可以使旋转轴位置吻合,并可在紧急时暂时断开制动器。●无励磁制动器的安装类型无励磁制动器的安装类型如下图如示,分为定子安装型与板式(法兰)安装型,以及都适合两安装方法的类型,一共有三种类型。请选择符合安装条件的无励磁制动器。由于无励磁制动器在运行时使用了电磁线圈,因此通电后定子将发热。定子安装型具有电磁线圈的热量容易通过安装面散发的特点。板式(法兰)安装型具有与机械或装置的旋转轴为一体构造,旋转的转子轮毂位于安装面上,以及相对于安装面可缩短旋转轴的长度等特点。轴轴紧固螺丝紧固螺丝螺栓螺栓扭矩调整环释放方向空隙制动(固定)时释放时■定子安装型■板式(法兰)安装型101无励磁动作型制动器定子电枢转子轮毂六角螺母辅助弹簧平板双头螺栓线圈扭矩弹簧转子弹簧导线转子●BXL机型定子电枢转子转子轮毂内六角螺栓平板线圈扭矩弹簧导线●BXR机型●458机型定子电枢转子转子轮毂六角螺母辅助弹簧平板双头螺栓线圈扭矩弹簧导线●BXH机型电枢转子花键轮毂内六角埋头螺栓平板导线定子线圈扭矩弹簧●457机型电枢转子释放把手释放手柄调整套填充材料扭矩弹簧扭矩弹簧花键轮毂定子安装法兰防尘罩内六角螺栓线圈导线定子电枢转子内六角螺丝转子轮毂内六角螺丝消音弹簧平板线圈扭矩弹簧导线■基本构造●BXW机型无释放手柄●BXW机型有释放手柄定子电枢转子内六角螺丝转子轮毂内六角螺丝消音弹簧平板释放手柄线圈扭矩弹簧O环导线102无励磁动作型制动器■动作原理●BXL·BXH·BXR机型空隙螺栓转子通过转子轮毂安装在轴上,定子或平板固定在壁面上。在未对线圈通电的状态下,电枢通过压缩后的扭矩弹簧压住转子,转子被夹在电枢和平板中,通过所产生的摩擦力对轴进行制动和固定。在这种情况下,定子与电枢之间保持...
