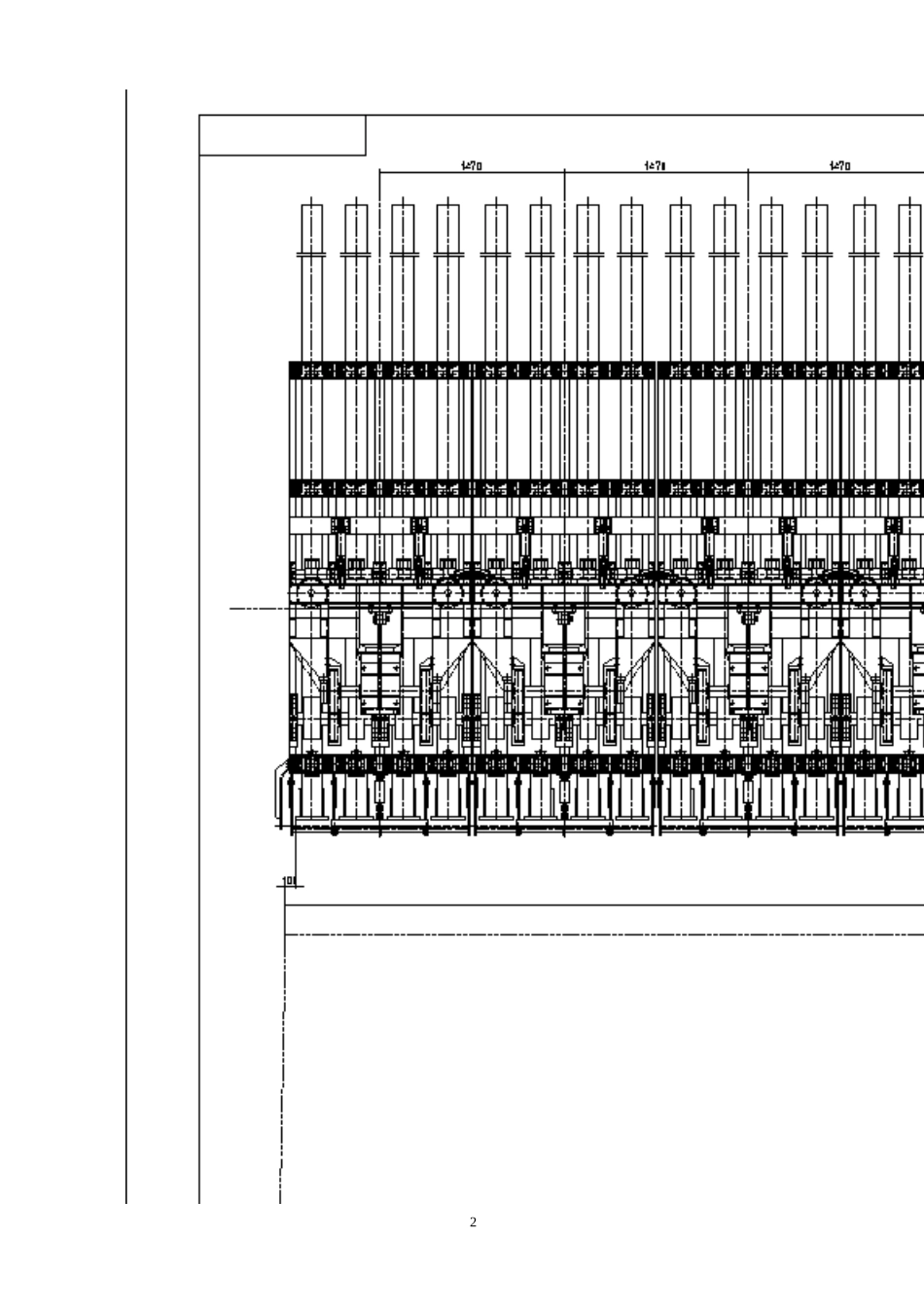

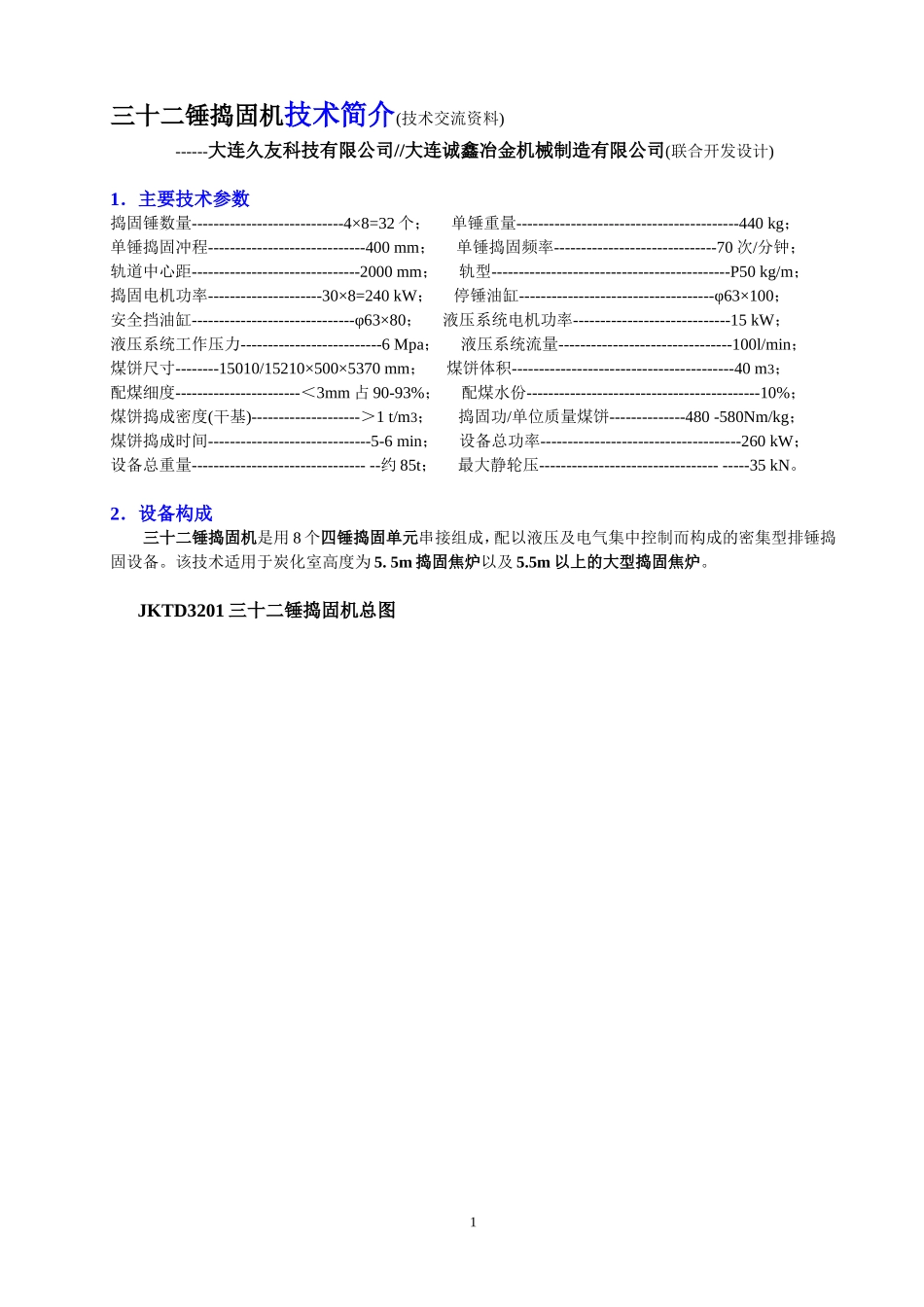

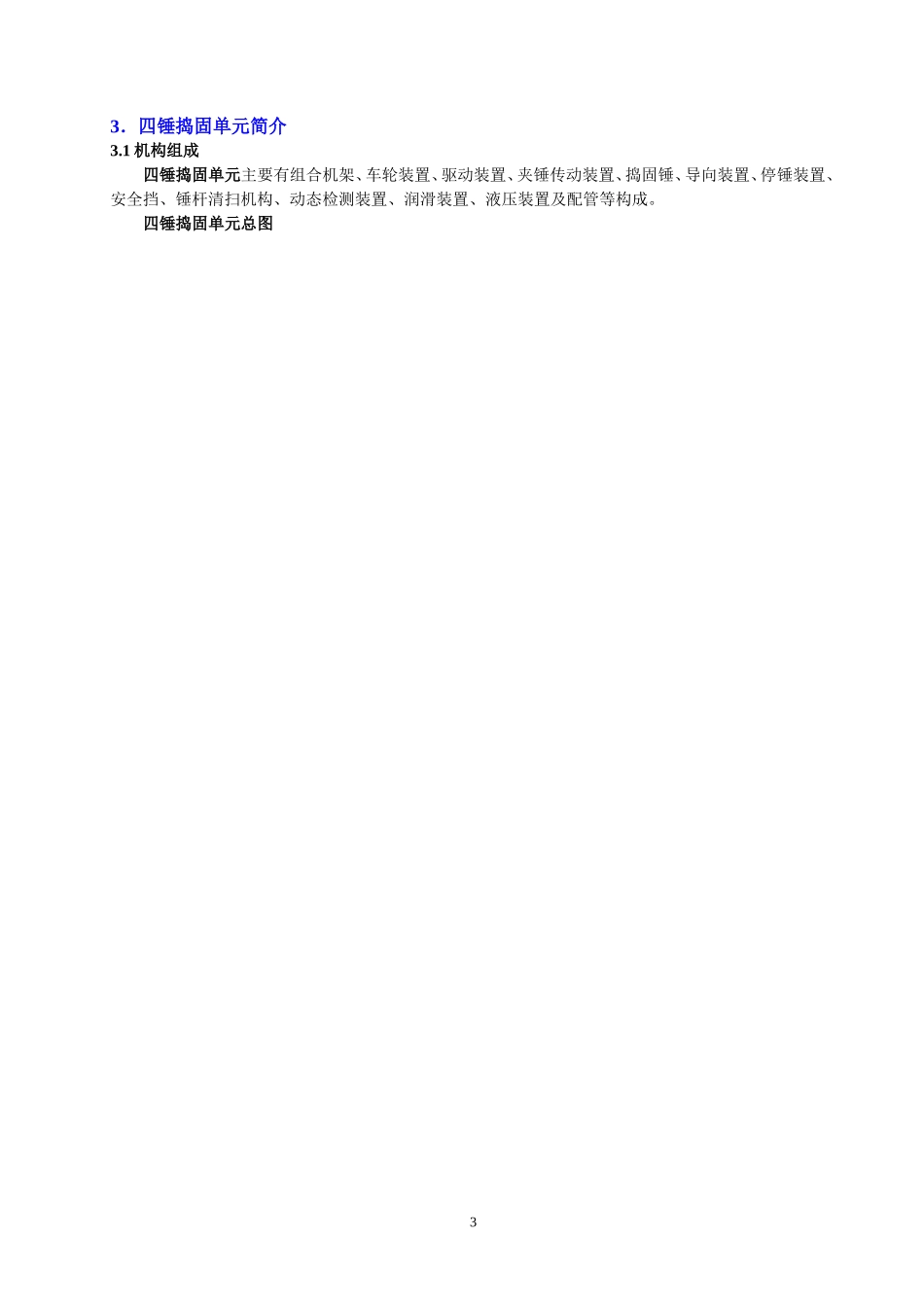

三十二锤捣固机技术简介(技术交流资料)------大连久友科技有限公司//大连诚鑫冶金机械制造有限公司(联合开发设计)1.主要技术参数捣固锤数量----------------------------4×8=32个;单锤重量-----------------------------------------440kg;单锤捣固冲程-----------------------------400mm;单锤捣固频率------------------------------70次/分钟;轨道中心距-------------------------------2000mm;轨型--------------------------------------------P50kg/m;捣固电机功率---------------------30×8=240kW;停锤油缸------------------------------------φ63×100;安全挡油缸------------------------------φ63×80;液压系统电机功率-----------------------------15kW;液压系统工作压力--------------------------6Mpa;液压系统流量--------------------------------100l/min;煤饼尺寸--------15010/15210×500×5370mm;煤饼体积-----------------------------------------40m3;配煤细度-----------------------<3mm占90-93%;配煤水份-------------------------------------------10%;煤饼捣成密度(干基)-------------------->1t/m3;捣固功/单位质量煤饼--------------480-580Nm/kg;煤饼捣成时间------------------------------5-6min;设备总功率-------------------------------------260kW;设备总重量----------------------------------约85t;最大静轮压--------------------------------------35kN。2.设备构成三十二锤捣固机是用8个四锤捣固单元串接组成,配以液压及电气集中控制而构成的密集型排锤捣固设备。该技术适用于炭化室高度为5.5m捣固焦炉以及5.5m以上的大型捣固焦炉。JKTD3201三十二锤捣固机总图123.四锤捣固单元简介3.1机构组成四锤捣固单元主要有组合机架、车轮装置、驱动装置、夹锤传动装置、捣固锤、导向装置、停锤装置、安全挡、锤杆清扫机构、动态检测装置、润滑装置、液压装置及配管等构成。四锤捣固单元总图34☆--主体机构图片567☆--夹锤传动机构总成图片89103.2主要机构介绍11◆--夹锤传动装置主要有弹性轮、齿轮、传动轴和可调轴箱等组成。四对弹性轮分成两组,每组分别由一个齿轮带动对捣固锤杆进行半轮弹性夹板摩擦传动,实现捣固功能。在结构中设计了弹性轮双联可调轴座,采用单轴调节传动技术,调节量约6毫米,提高磨损补偿能力,最大限度地延长锤杆使用寿命。121314◆--最新开发设计的GTL型弹性轮结构中采用了金属弹性元件,使用性能将会大幅度提高,具有自主知15识产权。16171819◆--导向装置采用导板与导辊组合导向形式,主要由导板、侧导辊等组成,导辊轴有稀油润滑管路接口。20导向装置按区域采用稀油虹吸渗透式局部集中润滑技术,2122◆--传动机构采用最新开发的JKRH-ZS15实用型智能双线干油集中润滑系统技术。23◆--停锤装置主要有油缸、扇形齿轮、停锤凸轮等组成。采用双联结构形式和稀油虹吸渗透式局部集中润滑技术。2425◆--捣固单元中还设置了锤杆清扫机构。用于刮除摩擦板表面积聚的煤粉,稳定摩擦板的摩擦系数,提高捣固工作的稳定性。264.主要技术特点★--传动机构简单实用,便于维护调整及更换;★--导辊及导板经表面处理,对锤杆摩擦损伤较小;★--优越的润滑技术,确保设备传动机构长期稳定可靠运行;★--采用金属弹性元件制作的GTL型捣固机弹性轮其弹性好,刚度柔韧,抗疲劳,寿命长,夹锤传动力学特性相对最稳定,性能最优越。弹性元件使用寿命可达数年以上(按无限寿命设计);★--弹性轮结构简单实用,径向弹性变形全是有效变形,工作范围可以达到6-7mm,并可长时间使用;★--具有弹性与刚性互补的夹锤传动转矩特性,优于其它现有技术;★--单轴调节补偿传动技术,可以人工调节,实现磨损补偿3mm,结合初始弹性自动补偿3-4mm,锤杆单面磨耗量可达6-7mm(双面12-14mm),使锤杆有较长使用寿命周期;★--采用特制复合型摩擦板,吸收了国外先进工艺制作技术,使用寿命相对较长,优越的性价比;★--国内外最密集型排锤捣固,夯击强度高,增大堆比重和煤饼强度,最高的捣固功效。★--焦炉煤饼捣固机传...
