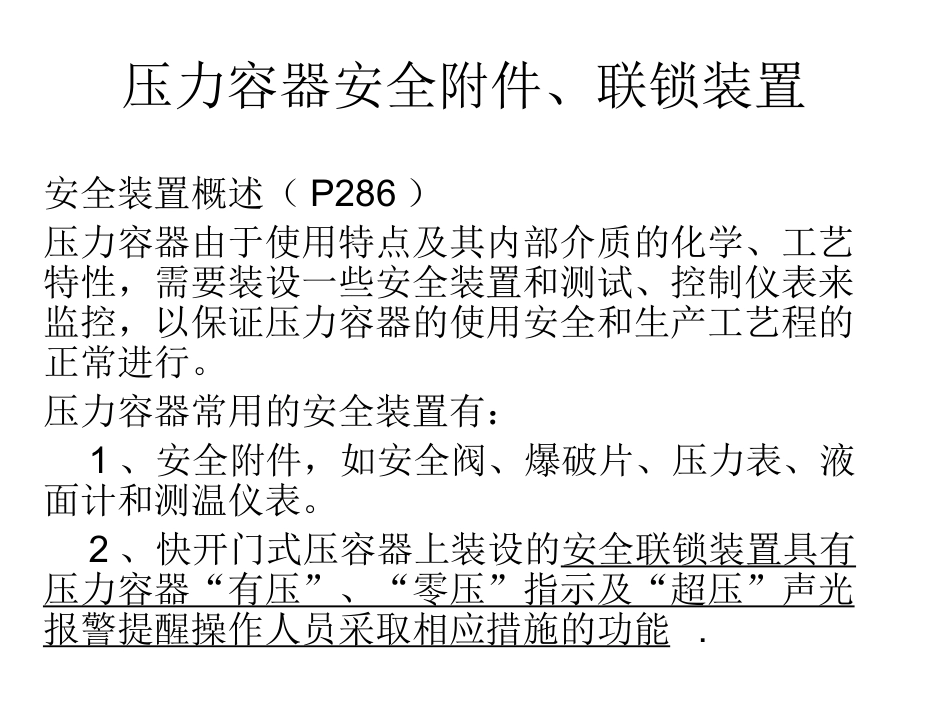

压力容器安全附件广州市特种承压设备检测研究院培训中心安全附件在压力容器上的重要性前言大量事故表明，安全装置不全或失灵未校验是造成压力容器爆炸的主要原因之一；还有的安全阀安装错误，起不到安全阀泄压作用；又如，快开门压力容器（如蒸汽消毒器（柜）、硫化罐、蒸压釜等）由于有的未安装联锁装置，结果多次发生爆炸事故。如采用联锁装置就能确保气未放清，门打不开；门不锁紧，气不可能进入，这样就可避免由此造成的爆炸事故。按规定应严禁使用这种无安全联锁装置的压力容器。压力容器安全附件、联锁装置安全装置概述（P286）压力容器由于使用特点及其内部介质的化学、工艺特性，需要装设一些安全装置和测试、控制仪表来监控，以保证压力容器的使用安全和生产工艺程的正常进行。压力容器常用的安全装置有：1、安全附件，如安全阀、爆破片、压力表、液面计和测温仪表。2、快开门式压容器上装设的安全联锁装置具有压力容器“有压”、“零压”指示及“超压”声光报警提醒操作人员采取相应措施的功能.安全附件：安全附件：安全附件：安全附件：主要有：安全阀压力表测温仪表安全联锁装置爆破片装置紧急切断阀液面计等主要有：安全阀压力表测温仪表安全联锁装置爆破片装置紧急切断阀液面计等安全装置的分类•压力容器的安全装置按其功能大致可分为三类（P286）•1、显示装置：用显示介质实际状况，如各类温度计、液面计、压力表。•2、控制或显示控制装置：能依照设定的工艺参数自行调节，保护该工艺参数稳定在一定范围的装置，如减压阀、调节阀、电接点压力表、自动液面计等。•3、安全泄放装置：当容器或系统内介质的压力超过所定压力时，该装置自动泄放部份或全部气体，以防压力增高而造成破坏，如安全阀、爆破片等。安全泄压装置类型及特点•一、安全泄压装置的分类：（P294）•1）阀型安全泄压装置－安全阀•2）断裂型安全泄压装置－爆破片及防爆帽•3）熔化型安全泄压装置－易熔塞4）组合型安全泄压装置：（1）阀型与断裂型组合（2）阀型和熔化型给合安全泄压装置类型及特点•一、安全泄压装置的分类：（P294）•1）阀型安全泄压装置－安全阀•2）断裂型安全泄压装置－爆破片及防爆帽•3）熔化型安全泄压装置－易熔塞4）组合型安全泄压装置：（1）阀型与断裂型组合（2）阀型和熔化型给合阀型与断裂型组合（P295）阀型与断裂型组合（P296）阀型与断裂型组合（P296）安全阀•安全阀是保证压力容器安全运行的超压泄放装置的一种，是压力容器采用最为普遍的重要安附件之一。安全阀的作用：当压力容器的压力超过某一规定值时，安全阀就迅速自动开启，排放压力容器内的工作介质，使压力降低，并发出响声，警告工作人员采取相应有效措施进行处理；当压力降到另一规定值时，安全阀自动关闭，使容器内压力始终保持低于允许范围的上限。什么叫压力容器的安全泄放量？什么叫安全阀的排量？•压力容器的安全泄放量是指压力容器在超压时为保证它的压力不再升高，在单位时间内所必须泄放的气量。•安全阀的排量是指安全阀处于全开状态时在排放压力下单位时间内的排放量。什么叫压力容器的安全泄放量？什么叫安全阀的排量？•压力容器的安全泄放量是指压力容器在超压时为保证它的压力不再升高，在单位时间内所必须泄放的气量。•安全阀的排量是指安全阀处于全开状态时在排放压力下单位时间内的排放量。什么叫安全阀回座压力、启闭压差？•回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。•启闭压差：开启压力和回座压力之差。安全阀•安全阀的分类（P296）•安全阀按结构分：有弹簧式、杠杆式、脉冲式三种。压力容器通常采用弹簧式安全阀。重锤式安全阀杠杆重锤式安全阀弹簧式安全阀波纹管式及先导式安全阀微启式安全阀•安全阀结构形式按阀瓣的开启高度，可以分为：•1、微启式安全阀—微启式安全阀的开启高度h≥1/40～1/20d（d为安全阀流道直径）。弹簧封闭微启式安全阀弹簧封闭带扳手微启式安全阀1－保护罩；2－调整螺杆；3－阀杆；4－弹簧；5－阀盖；6－导向套；7－阀瓣；8－衬套；9－调节环；10－阀体全启式安全阀•2、全启式安全阀—全启式安全阀的开启高度...
