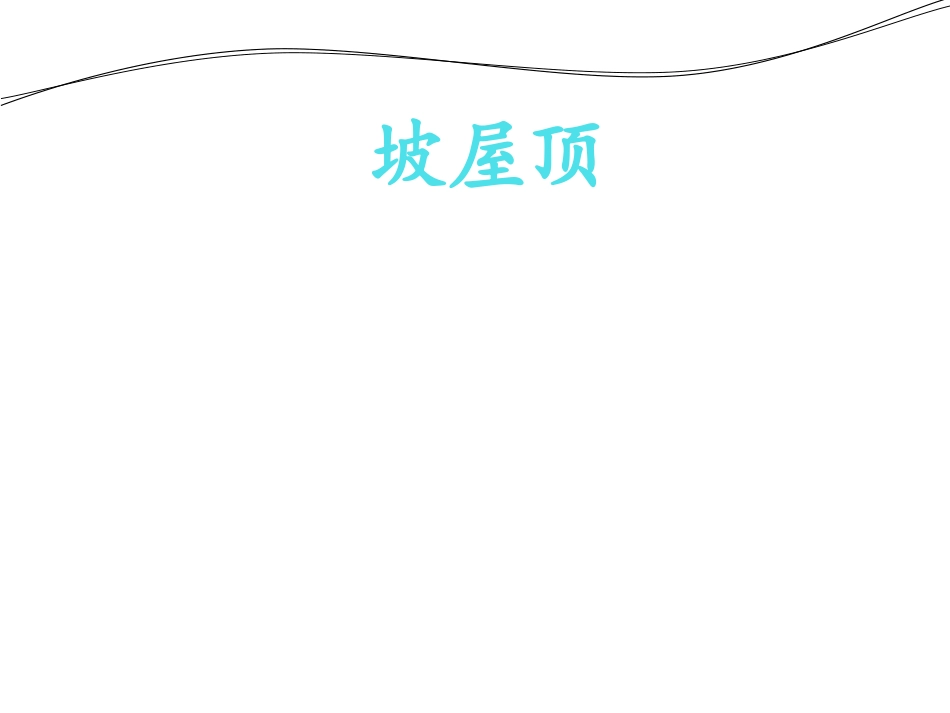

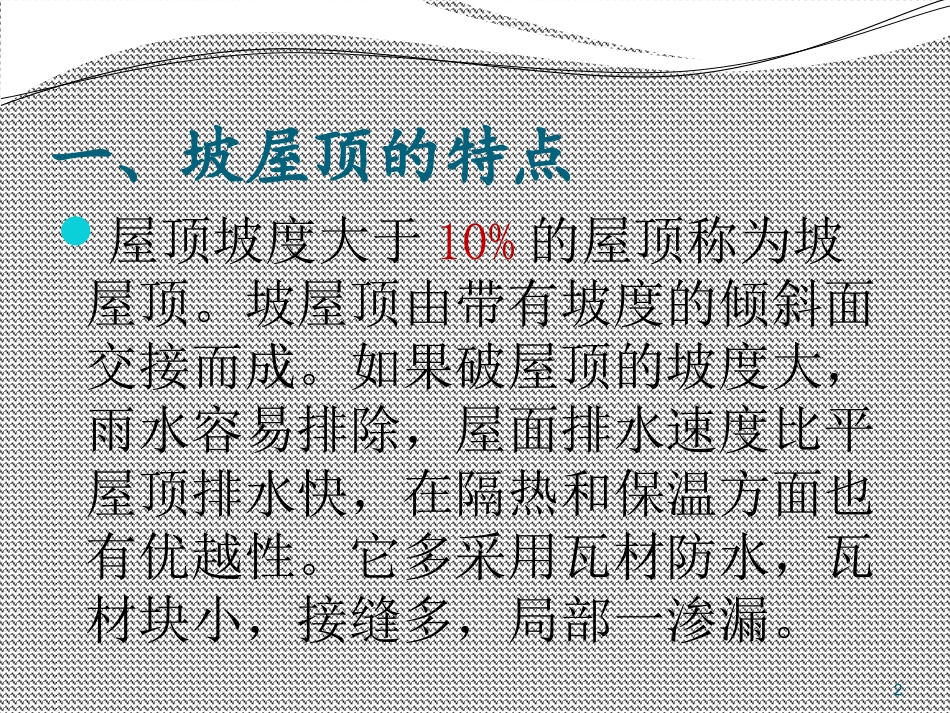

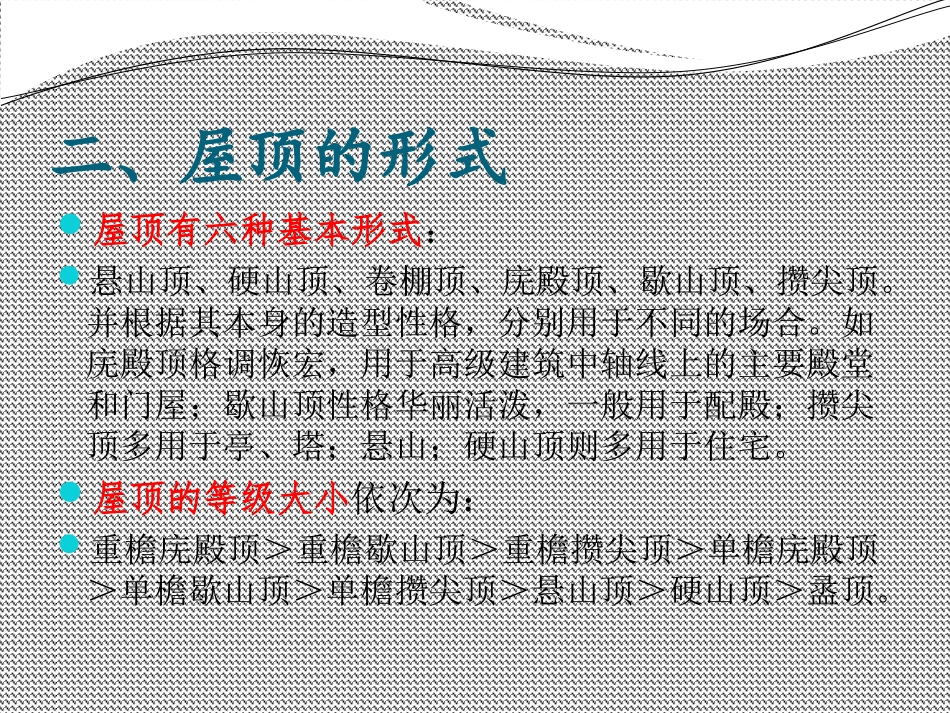

坡屋顶一、坡屋顶的特点二、坡屋顶的形式三、坡屋顶的结构2一、坡屋顶的特点屋顶坡度大于10%的屋顶称为坡屋顶。坡屋顶由带有坡度的倾斜面交接而成。如果破屋顶的坡度大，雨水容易排除，屋面排水速度比平屋顶排水快，在隔热和保温方面也有优越性。它多采用瓦材防水，瓦材块小，接缝多，局部一渗漏。二、屋顶的形式屋顶有六种基本形式：悬山顶、硬山顶、卷棚顶、庑殿顶、歇山顶、攒尖顶。并根据其本身的造型性格，分别用于不同的场合。如庑殿顶格调恢宏，用于高级建筑中轴线上的主要殿堂和门屋；歇山顶性格华丽活泼，一般用于配殿；攒尖顶多用于亭、塔；悬山；硬山顶则多用于住宅。屋顶的等级大小依次为：重檐庑殿顶＞重檐歇山顶＞重檐攒尖顶＞单檐庑殿顶＞单檐歇山顶＞单檐攒尖顶＞悬山顶＞硬山顶＞盝顶。悬山顶仿古式双坡悬山顶其特点：五脊二坡，两侧的山墙凹进殿顶，使顶上的檩端伸出墙外（屋顶左右屋檐出山墙），又称挑山。五脊二坡，与悬山顶不同之处在于，两侧山墙从下到上把檩头全部封住（屋顶左右屋檐不出山墙）。硬山顶出现最晚，是随着明清时期房屋墙壁广泛使用砖砌以后才大量采用的。六品以下官吏及平民住宅的正堂只能用悬山式或硬山式屋顶。硬山防风火，悬山防雨，因此南方民居多用悬山，北方多硬山。双坡硬山顶这是在文家厂拍的相片，图片中我们还可以看到山墙、雨篷、水平推拉窗。双坡出山屋顶庑殿顶又称四阿顶，五脊四坡式，又叫五脊顶。前后两坡相交处是正脊，左右两坡有四条垂脊，分别交于正脊的一端。庑殿顶格调恢宏，用于高级建筑中轴线上的主要殿堂和门屋；一般用于皇宫、寺庙中最主要的大殿，可以用单檐，特别隆重的用重檐。重檐庑殿顶，是在庑殿顶之下，又有短檐，四角各有一条短垂脊，共九脊。重檐庑殿顶是清代所有殿顶中最高等级，只有皇帝的殿堂可以使用。如故宫太和殿即是十一开间重檐庑殿顶，是明清两朝皇帝和大臣处理朝政的地方，俗称“金銮殿”，是现存最大，级别最高的古建筑。歇山顶又称九脊顶，有一条正脊、四条垂脊、四条戗脊。前后两坡为正坡，左右两坡为半坡，半坡以上的三角形区域为山花。重檐歇山顶等级仅次于重檐庑殿顶，多用于规格很高的殿堂中，如故宫的保和殿、太和门、天安门、钟楼、鼓楼等。一般的歇山顶应用非常广泛，但凡宫中其他诸建筑，以及祠庙坛社、寺观衙署等官家、公众殿堂等都袭用歇山屋顶。悬山顶又称挑山顶，有五脊二坡。屋顶伸出山墙之外，并由下面伸出的桁（檁）承托。因其桁（檁）挑出山墙之外，“挑山”之名由此而来。悬山顶四面出檐，也是两面坡屋顶的早期做法，但在中国重要的古建筑中不被应用。歇山顶图片单檐歇山顶重檐歇山顶卷棚顶卷棚顶基本知识简介又称元宝脊，屋面双坡相交处无明显正脊，而是做成弧形曲面。多用于园林建筑中，如颐和园中的谐趣园，屋顶的形式全部为卷棚顶。在宫殿建筑中，太监、佣人等居住的边房，多为此顶。卷棚顶歇山卷棚顶标准卷棚顶卷棚顶图片卷棚顶卷棚顶的示意图攒尖顶又名无正脊，只有垂脊，只应用于面积不大的楼、阁、楼、塔等，平面多为正多边形及圆形，顶部有宝顶。根据脊数多少，分三角攒尖顶、四角攒尖顶、六角攒尖顶、八角攒尖顶……此外，还有圆角攒尖顶，也就是无垂脊。攒尖顶多作为景点或景观建筑，如颐和园的郭如亭、丽江黑龙潭公园等。在殿堂等较重要的建筑或等级较高的建筑中，极少使用攒尖顶，而故宫的中和殿、交泰殿和天坛内的祈年殿等却使用的是攒尖顶。攒尖顶有单檐、重檐之分。攒尖顶图片四方形攒尖顶三层三檐攒尖顶坡屋顶的承重结构坡屋顶的承重结构形式很多，承重结构形式的选择应根据建筑物的结构形式、对跨度的要求、屋面材料、施工条件以及对建筑形式的要求等因素综合决定。经常采用的类型有以下五种：1.人字木屋架这种屋架适合有内墙或内部柱子的建筑物，支点的间距(跨度)应在4m～5m之间，屋架间距应在2m以内。这种屋架没有下弦杆件，不能从下弦直接做吊顶。2.三角形木屋架三角形木屋架是常用一种屋架形式，适合于跨度在15m及15m以下的建筑物中。木屋架的高度与跨度之比约在1/4～1/5之间，木材的断面可以用圆木或方木，断面尺寸为b＝120mm～150mm，h＝...
