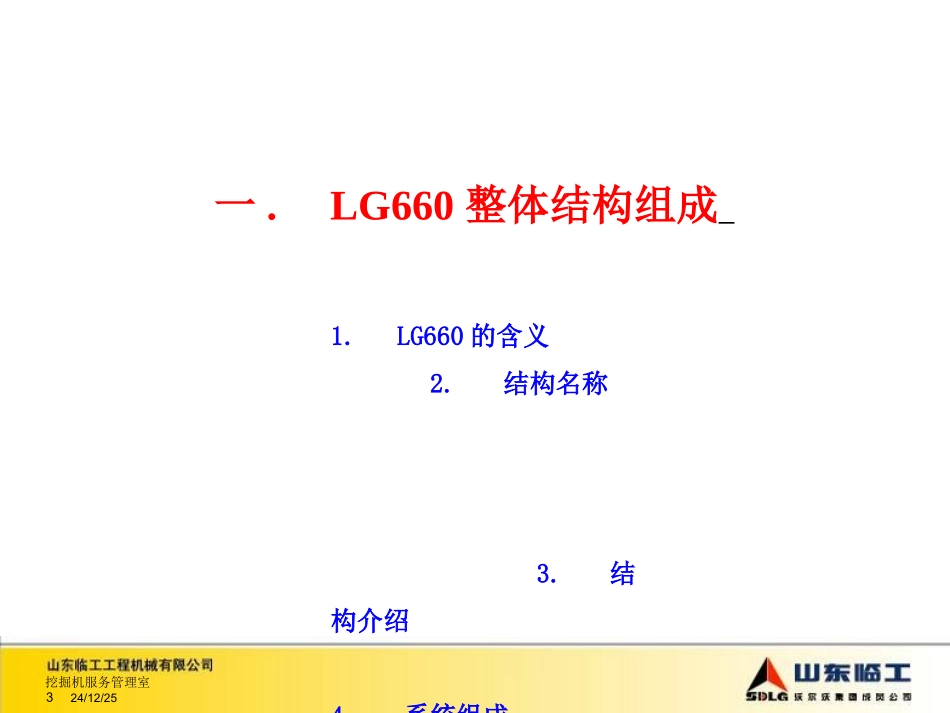

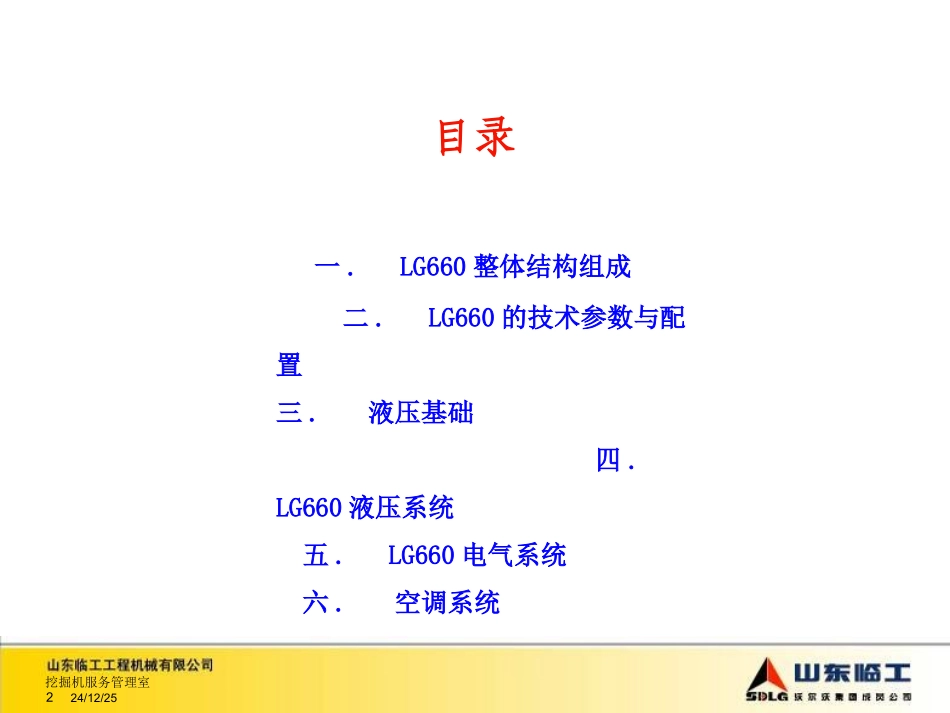

LG660挖掘机结构原理山东临工营销公司服务部挖掘机服务管理室224/12/25目录一.LG660整体结构组成二.LG660的技术参数与配置三.液压基础四.LG660液压系统五.LG660电气系统六.空调系统挖掘机服务管理室324/12/25一.LG660整体结构组成1.LG660的含义2.结构名称3.结构介绍4.系统组成挖掘机服务管理室424/12/251.LG660的含义挖掘机服务管理室524/12/252.结构名称挖掘机服务管理室624/12/253.结构介绍主要结构分为三大部分：工作装置、上部回转平台、下部机构；工作装置通过轴销铰接于回转平台的前端；回转平台与下部机构间通过回转支承联接；发动机后置于回转平台上；驾驶室置于回转平台的左前方；下部机构前端装有推土铲；行走架上装四轮一带（支重轮、托链轮、驱动轮、导向轮、履带）及涨紧装置；传动系统为恒功率控制液压系统，其操纵方式为全液压先导式；挖掘机服务管理室724/12/25泵.阀液压件先导控制工作液压件行走与回转液压件工作装置推土铲车架操纵台架空调挖掘机系统组成动力装置行走装置车架及工作装置电气系统发动机系统四轮一带涨紧装置其它附具驾驶与操纵监视系统控制系统外观覆盖件驾驶室机罩传动装置4.系统组成挖掘机服务管理室824/12/25二.LG660的技术参数与配置1.技术参数2.主要配置挖掘机服务管理室924/12/25整机质量x1000kg5.8液压油缸动臂油缸mmφ115发动机型号4TNV94L斗杆油缸mmφ90功率kW35.5铲斗油缸mmφ85转速rpm2200作业参数标准斗容m30.22最大扭矩N.m217最大挖掘半径mm6040液压主泵最大排量27.3×２＋18.2（ml）最大挖掘深度mm3840伺服排量4.5(ml)铲斗最大挖掘力kN40液压系统工作装置MPa21.6斗杆最大挖掘力kN28行走系统MPa21.6回转速度rpm0-10回转系统MPa21行走速度km/h2.2/4.2伺服系统MPa3爬坡度30轴距mm1990履带板宽度mm400轨距mm1500接地比压kPa32整机外形尺寸mm5910×1920×26201.技术参数挖掘机服务管理室1024/12/25日本洋马公司制造的发动机，采用4气门制式，排放标准达到欧Ⅱ标准，更省油、更高效。2.主要配置－发动机挖掘机服务管理室1124/12/252.主要配置－液压元件名称制造商主泵韩国斗山多路阀韩国韩日回转马达韩国先进行走马达韩国东明油缸韩国又荣接头、软管美国派克挖掘机服务管理室1224/12/25三.液压基础1.液压基础知识2.液压符号认识3.滑阀的位与通挖掘机服务管理室1324/12/251.1压力（压强）压力表示单位面积所受的作用力，是液压系统最基本的参数。压力计算公式：P（压力）=F（作用力）/A（面积）。压力的国际单位是帕（Pa），常用单位为兆帕(MPa)，在工程实际惯用千克力每平方厘米（kgf/cm2）或巴（bar）。它们之间的换算关系为：1MPa≈10kgf/cm2，1kgf/cm2≈1bar，1MPa=106Pa，1bar=105Pa1.2帕斯卡定律密封容器中的液体，若在其任一点施加压力，这个压力将通过液体传到各个连通器，并且压力值处处相等，这就是帕斯卡定律，也是液压传动的基本原理，各类液压机的工作原理就是该原理的工程应用。1.液压基础知识—1挖掘机服务管理室1424/12/251.3油的特性：不可压缩。1.4液体流动连续性原理因为液体不可压缩性，液体流动在同一管道中通过任意两个截面的流量相等。1.5液阻和压力损失：液阻即液体在管道中流动所产生的阻力，有液阻即产生压力损失（沿程损失和局部损失）。1.6液压传动的两个基本特征压力取决于负载；速度取决于流量。1.液压基础知识—2挖掘机服务管理室1524/12/251.7液压系统的组成一个完整的液压系统由五个部分组成，即动力元件、控制元件、执行元件、辅助元件和工作介质。1.7.1动力元件——液压泵（油泵），将机械能变换成油液的液压能。临工挖掘机用的油泵由齿轮泵和柱塞泵组成。1.7.2控制元件——各种液压阀，用来控制和调节液压油的方向、流量和压力。根据控制功能液压阀可分为：压力控制阀——溢流阀（安全阀、过载阀）、减压阀（先导操纵阀）等；流量控制阀——节流阀等；方向控制阀——单向阀、换向阀等。1.液压基础知识—3挖掘机服务管理室1624/12/251.7.3执行元件——将液压泵输来的液压能变换成工作机构动作的机械能，驱动负载作直线往复运动或回转运动。主要有液压油缸和液压马达。1.7.4辅助元件—...
