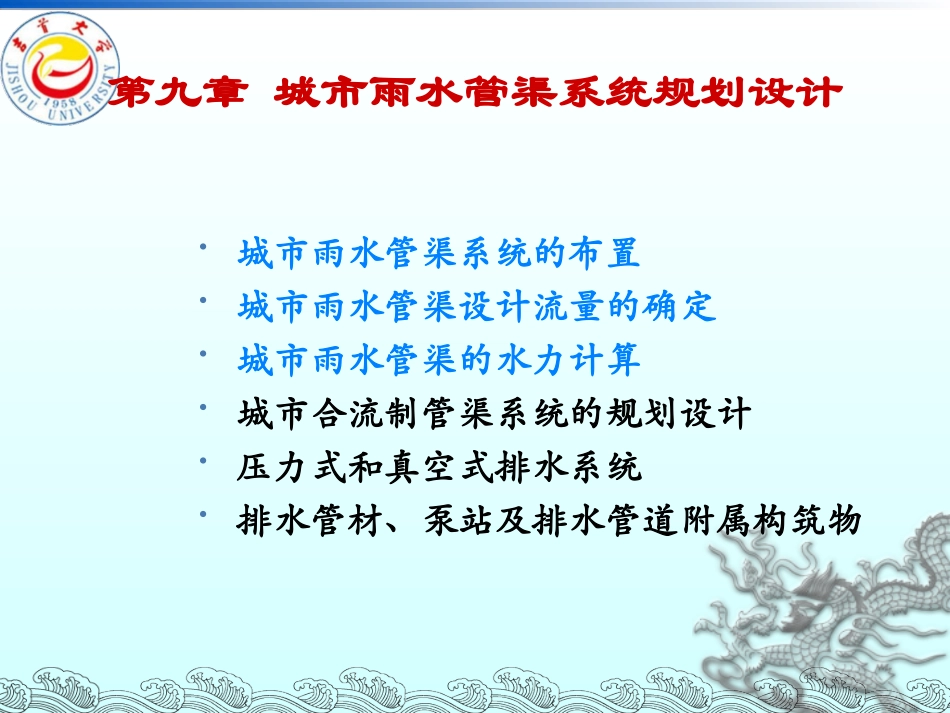

第九章 城市雨水管渠系统的规划设计VIP免费

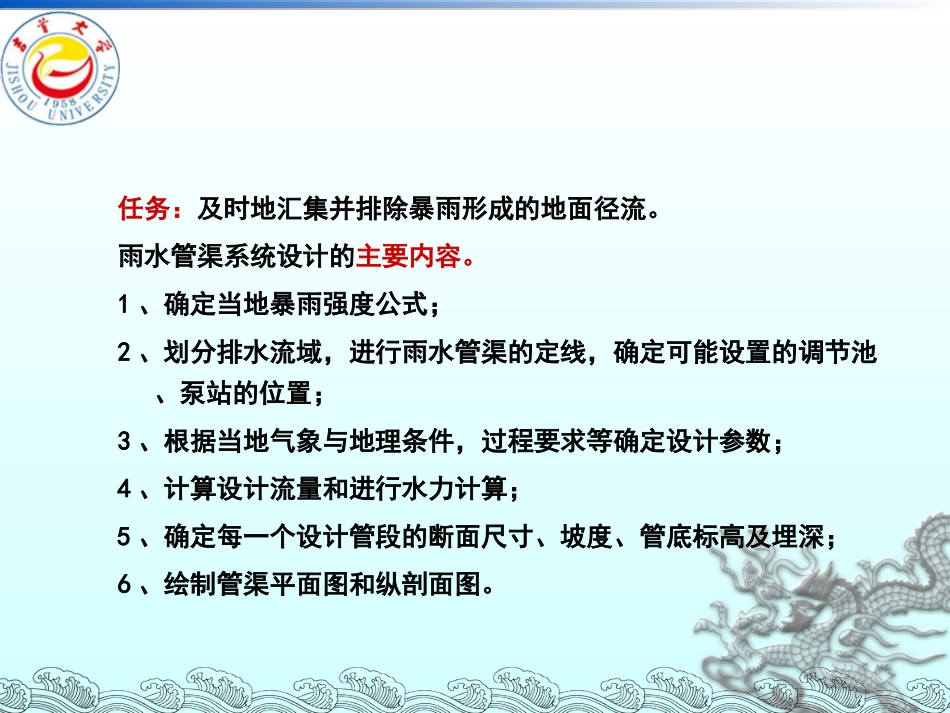

第九章城市雨水管渠系统规划设计城市雨水管渠系统的布置城市雨水管渠设计流量的确定城市雨水管渠的水力计算城市合流制管渠系统的规划设计压力式和真空式排水系统排水管材、泵站及排水管道附属构筑物任务：及时地汇集并排除暴雨形成的地面径流。雨水管渠系统设计的主要内容。1、确定当地暴雨强度公式；2、划分排水流域，进行雨水管渠的定线，确定可能设置的调节池、泵站的位置；3、根据当地气象与地理条件，过程要求等确定设计参数；4、计算设计流量和进行水力计算；5、确定每一个设计管段的断面尺寸、坡度、管底标高及埋深；6、绘制管渠平面图和纵剖面图。雨水管渠系统组成：雨水口、雨水管渠、检查井、出水口雨水管渠系统设计步骤：资料收集，确定暴雨强度公式划分排水流域，进行管道定线水力计算绘制管渠平面图及剖面图雨水管渠系统的特点：流量变化大、满流第一节、雨水管网平面布置特点第一节、雨水管网平面布置特点11．充分利用地形，就近排入水体．充分利用地形，就近排入水体雨水管渠应尽量利用自然地形坡度布置，要以最短的距雨水管渠应尽量利用自然地形坡度布置，要以最短的距离靠重力流将雨水排入附近的池塘、河流、湖泊等水体中。离靠重力流将雨水排入附近的池塘、河流、湖泊等水体中。一般情况下，当地形坡度较大时，雨水干管布置在地形一般情况下，当地形坡度较大时，雨水干管布置在地形低处或溪谷线上；当地形平坦时，雨水干管布置在排水流域低处或溪谷线上；当地形平坦时，雨水干管布置在排水流域的中间，以便于支管接入，尽量扩大重力流排除雨水的范围。的中间，以便于支管接入，尽量扩大重力流排除雨水的范围。22．尽量避免设置雨水泵站．尽量避免设置雨水泵站当地形平坦，且地面平均标高低于河流的洪水当地形平坦，且地面平均标高低于河流的洪水位标高时，需将管道适当集中，在出水口前设雨水位标高时，需将管道适当集中，在出水口前设雨水泵站，经抽升后排入水体。尽可能使通过雨水泵站泵站，经抽升后排入水体。尽可能使通过雨水泵站的流量减到最小，以节省泵站的工程造价和经常运的流量减到最小，以节省泵站的工程造价和经常运行费用。行费用。3.3.根据具体条件合理采用明渠或暗管根据具体条件合理采用明渠或暗管暗管暗管：在城市市区或厂区内，由于建筑密度高，交通：在城市市区或厂区内，由于建筑密度高，交通量大，一般采用暗管排除雨水。量大，一般采用暗管排除雨水。特点特点：卫生条件好、不影响交通，造价高。：卫生条件好、不影响交通，造价高。明渠明渠：在城市郊区，建筑密度较低，交通量较小的地：在城市郊区，建筑密度较低，交通量较小的地方，一般考虑采用明渠。方，一般考虑采用明渠。特点特点：造价低；但明渠容易淤积，影响环境卫生，：造价低；但明渠容易淤积，影响环境卫生，且明渠占地大，使道路的竖向规划和横断面设计受限，且明渠占地大，使道路的竖向规划和横断面设计受限，桥涵费用也增加。桥涵费用也增加。在地形平坦、埋设深度或出水口深度受限制的在地形平坦、埋设深度或出水口深度受限制的地区，可采用暗渠（盖板渠）排除雨水地区，可采用暗渠（盖板渠）排除雨水4、根据城市规划布置雨水管道．通常应根据建筑物的分布、道路布置、街区内部的地形等布置雨水管道。雨水管道的平面布置与竖向布置应考虑与其它地下构筑物的协调配合。5、合理设置雨水口，保证路面雨水排除畅通．雨水口应根据地形以及汇水面积确定。一般来说，在道路交叉口的汇水点、低洼地段、道路直线段一定距离处（25~60m）均应设置雨水口道路交叉口处雨水口的设置凡是箭头相对的一定要设置雨水口；凡是箭头相背的不设雨水口；凡是箭头或可设可不设雨水口第二节城市雨水管渠设计流量的确定一、雨量分析的要素1、降雨量：指单位地面面积上，在一定时间内降雨的雨水体积。又称在一定时间内的降雨深度。用H（mm）表示，也可用单位面积的降雨体积（L/ha）表示。常用的降雨量统计数据计量单位有以下几种：年平均降雨量：指多年观测所得的各年降雨量的平均值（mm/a）月平均降雨量：指多年观测所得的各月降雨量的平均值（mm/月）年最大日降雨量：指多年观测所得...
