静电接地控制器用户手册VIP免费

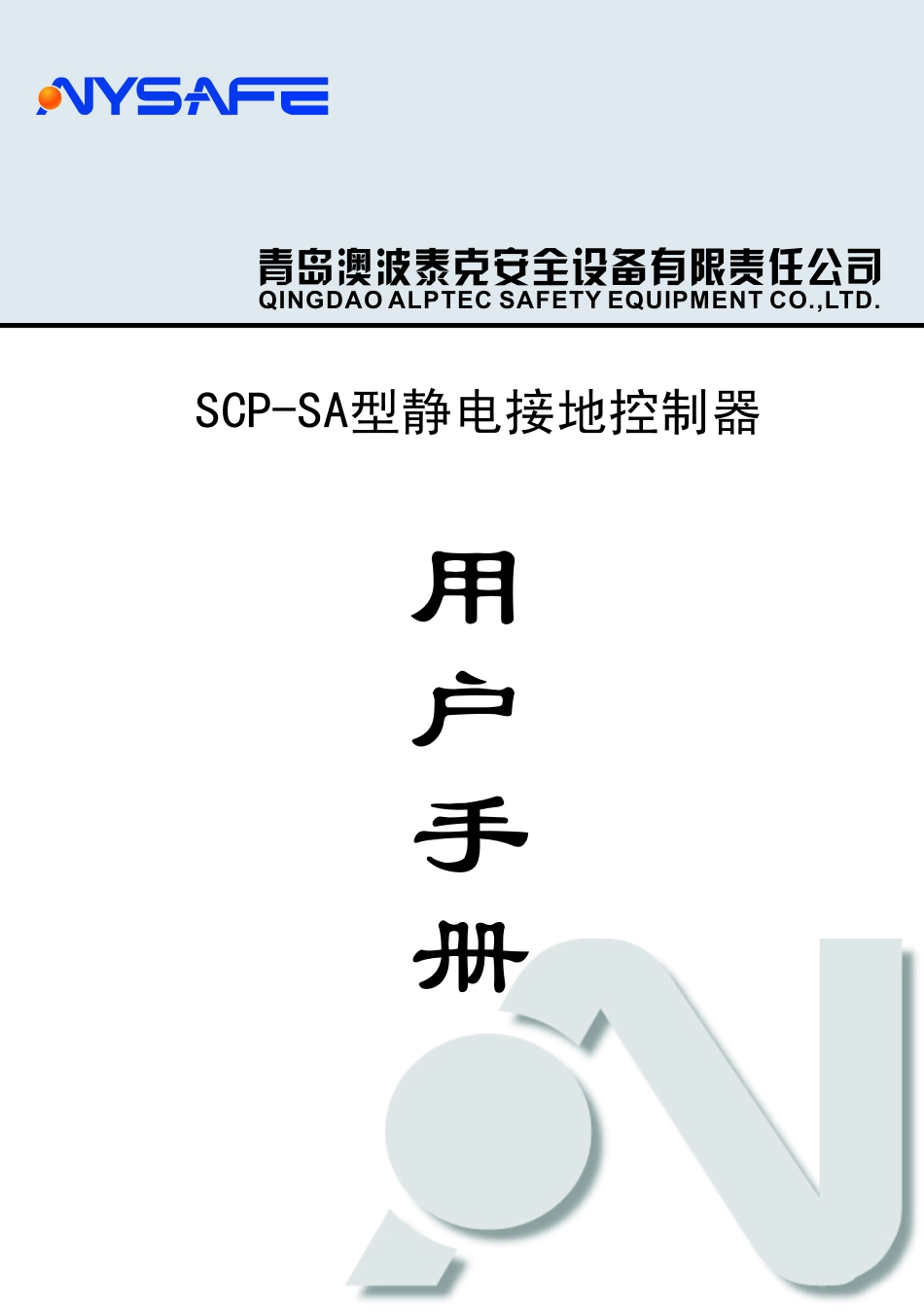

静电接地控制器用户手册_第1页
1/18
静电接地控制器用户手册_第2页
2/18
静电接地控制器用户手册_第3页
3/18
SCP-SA型静电接地控制器用户手册青岛澳波泰克安全设备有限责任公司QINGDAOALPTECSAFETYEQUIPMENTCO.,LTD.目录前言..............................................11产品概述.........................................21.1应用范围.....................................21.2系统概述.....................................21.3电气参数.....................................22系统组成与工作原理...............................22.1系统组成及其功能.............................22.2工作原理.....................................33安装与调试.......................................43.1用户安装使用注意事项.........................43.1.1产品使用特殊要求.............................43.1.2产品使用注意事项.............................43.2安装与调试...................................53.2.1机械安装...................................53.2.2电气安装...................................53.2.3技术要求...................................63.2.4系统调试...................................64使用与操作方法...................................75故障处理与维护...................................75.1故障分析与处理...............................75.2系统维护.....................................8附录一.............................................9附录二............................................10附录三............................................11附录四............................................12附录五............................................13附录六............................................14SCP-SA型静电接地控制器第1页前言本手册介绍了SCP-SA型静电接地控制器的工作原理、技术参数、安装、系统应用以及其他注意事项。用户阅读本手册需具备机械和电子方面的基础知识。SCP-SA型静电接地控制器为本质安全型设备,防爆标志为:ExiaIIBT4。如果安装在油库、加油站、化工厂等危险场所,本设备的安装、操作和维护者应具备基本的安全技术知识以及相应的本质安全设备及其关联设备的使用知识。该设备经国家级仪器仪表防爆安全监督检验站检验合格,符合GB3836.1-2000、GB3836.4-2000有关爆炸性气体环境通用电气设备的通用要求和本安电路及电气设备的有关要求,防爆合格证编号为:GYB06866X。本手册内容为青岛澳波泰克安全设备有限责任公司版权所有。青岛澳波泰克安全设备有限责任公司保留不经公告对本手册内容进行更新、修改的权利。欲了解本手册相关产品的最新资料,请访问www.anysafe.net或与青岛澳波泰克安全设备有限责任公司(0532-86894009)联系。SCP-SA型静电接地控制器1.产品概述1.1应用范围1、需单独使用静电接地保护的罐装控制系统;2、铁路罐装等集中控制的场合;3、其他需要静电接地保护并需要联锁控制的场所。为了您的生产安全,建议您在以下场所使用静电接地控制器:1.2系统概述SCP-SA型静电接地控制器是检测接地状况,进行联锁控制的仪器仪表,主要特点如下:1、采用数字电路控制,性能稳定;2、供电电压范围广,本安电压为5VDC~VDC;243、保证车体到接地桩之间电阻为50±5Ω;4、声光报警显示系统工作状态操作方便;5、信号输出方式:继电器(常开/常闭)节点容量:U:AC220V/DC30VI:5A具体接线方式请参照“3.2.2电器安装”。1.3电气参数工作电压工作电流防爆等级响应时间安全隔离器5~24VDC<60mAExiaIIBT4<1s工作温度检测电阻报警方式声光报警50±5Ω-40℃~+60℃Um250VIo185mAUo28VLo2.0mHCo0.65uF2.系统组成及工作原理2.1系统组成及其功能SCP-SA静电接地控制器主要由控制器(带声光报警)、静电接地夹、工作状态板、接地线、安全隔离器和导线等组成。第2页第3页图2-1-3图2-1-1图2-1-22.2工作原理系统通过静电接地夹自动检测罐车的接地状况,罐车与接地桩2、静电接地夹(图2-1-2)(1)具有破除油漆,铁锈的功能,确保与车体接触良好(2)提供接口,为控制器提供信号(3)标准长度为7.5米3、接地线(图2-1...
