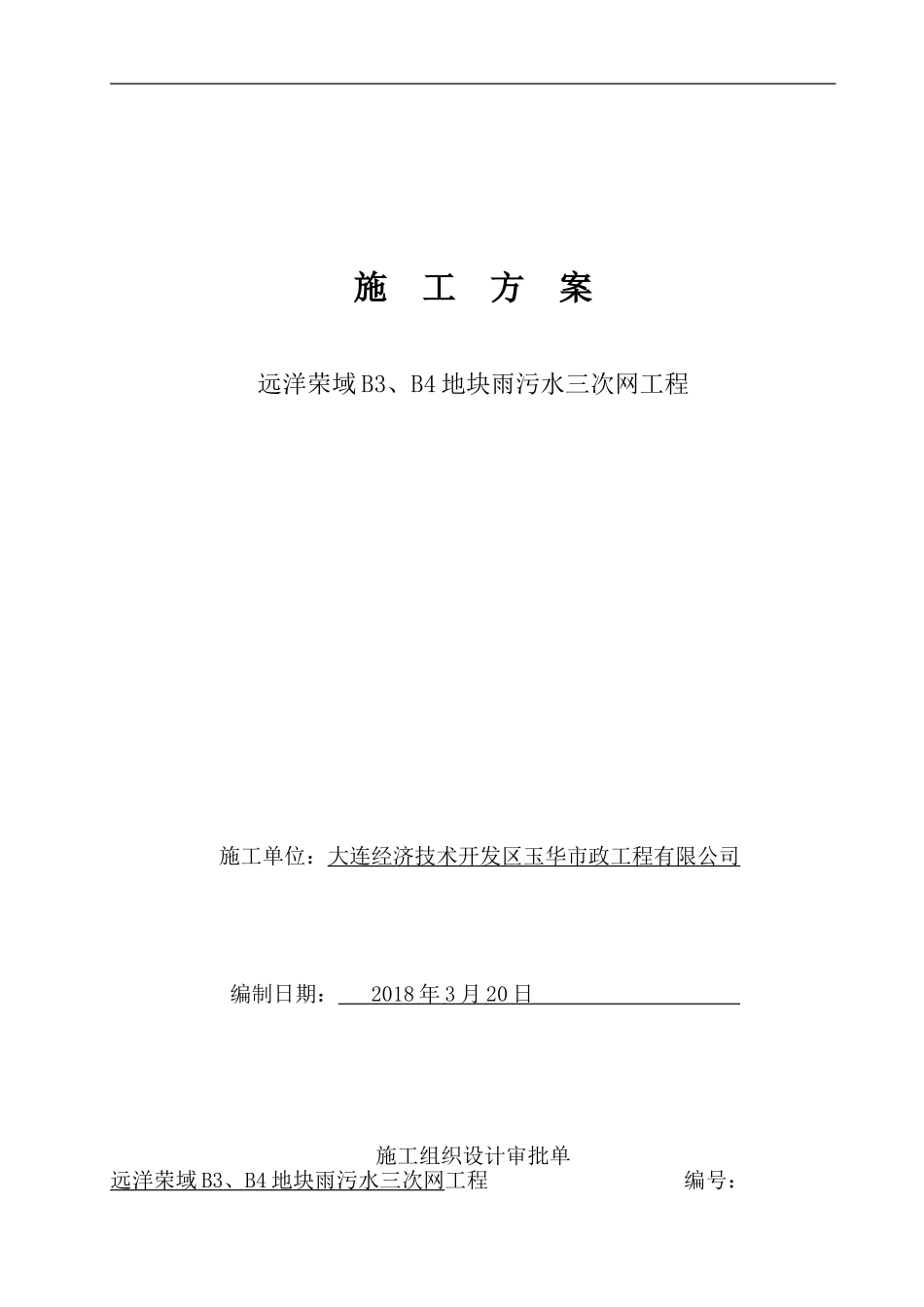

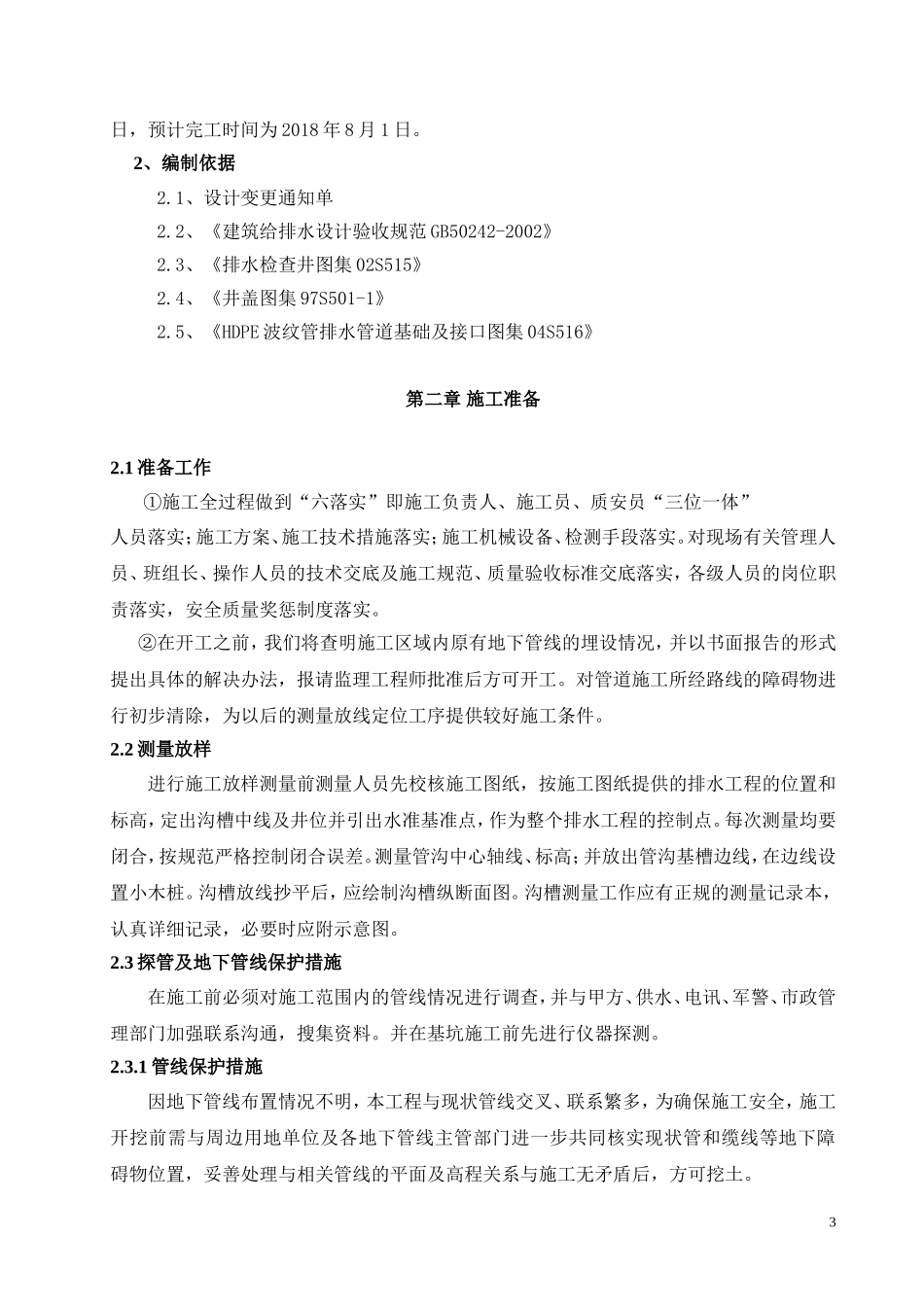

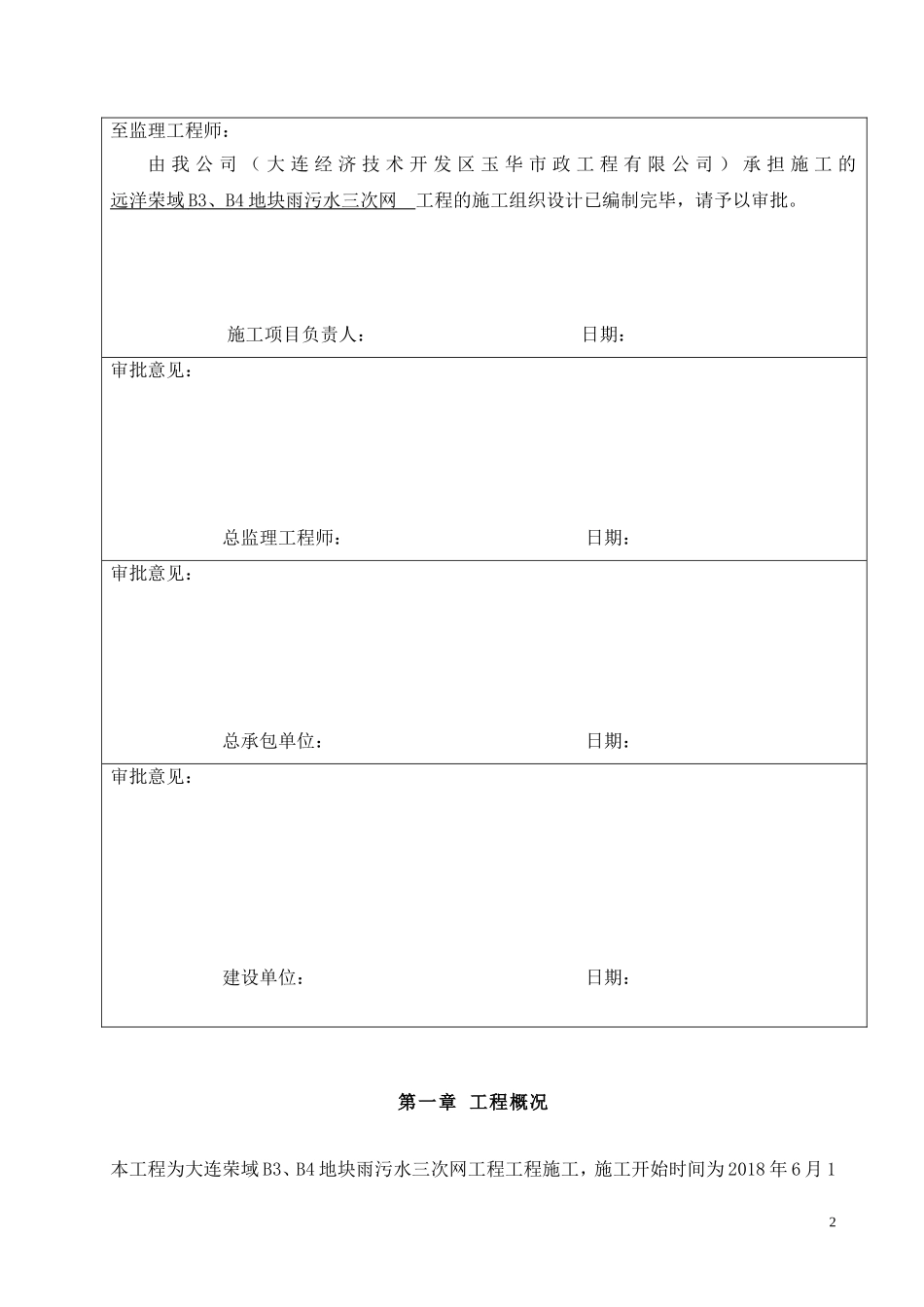

施工方案远洋荣域B3、B4地块雨污水三次网工程施工单位：大连经济技术开发区玉华市政工程有限公司编制日期：2018年3月20日施工组织设计审批单远洋荣域B3、B4地块雨污水三次网工程编号：至监理工程师：由我公司（大连经济技术开发区玉华市政工程有限公司）承担施工的远洋荣域B3、B4地块雨污水三次网工程的施工组织设计已编制完毕，请予以审批。施工项目负责人：日期：审批意见：总监理工程师：日期：审批意见：总承包单位：日期：审批意见：建设单位：日期：第一章工程概况本工程为大连荣域B3、B4地块雨污水三次网工程工程施工，施工开始时间为2018年6月12日，预计完工时间为2018年8月1日。2、编制依据2.1、设计变更通知单2.2、《建筑给排水设计验收规范GB50242-2002》2.3、《排水检查井图集02S515》2.4、《井盖图集97S501-1》2.5、《HDPE波纹管排水管道基础及接口图集04S516》第二章施工准备2.1准备工作①施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。②在开工之前，我们将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。2.2测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟槽放线抄平后，应绘制沟槽纵断面图。沟槽测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图。2.3探管及地下管线保护措施在施工前必须对施工范围内的管线情况进行调查，并与甲方、供水、电讯、军警、市政管理部门加强联系沟通，搜集资料。并在基坑施工前先进行仪器探测。2.3.1管线保护措施因地下管线布置情况不明，本工程与现状管线交叉、联系繁多，为确保施工安全，施工开挖前需与周边用地单位及各地下管线主管部门进一步共同核实现状管和缆线等地下障碍物位置，妥善处理与相关管线的平面及高程关系与施工无矛盾后，方可挖土。3沿线管线应重点加以保护，施工期间为了保护好管线，我们制定了下列措施：1、熟悉掌握设计、建设单位提供的地下管线图纸资料，与电讯、电力、供水、军队等有关单位联系、协商，调查管线的走向位置和埋设深度，取得管线走向图，实地打点放样。在施工前召开各管线单位施工配合会议，进一步搜集管线资料。对管线部位要指定专人进行精确探测，对非管线部位亦要进行普测。对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场），核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。对管线部位，须有明显标志，队长、施工员须熟悉本段管线位置。2、在现场施工总平面布置图上标明影响施工和受施工影响的地下管线。工程实施前，向有关管线单位提出监护书面申请，做好监护交底。3、工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、施工员、班组长直至每一位操作工人作层层安全交底，填写安全交底记录，明确各级人员的责任。4、工程实施前，落实保护本工程地下管线的组织措施，公司委派管线保护专职人员负责地下管线的监护和保护工作。项目部和各班组设兼职管线保护负责人，组成地下管线监护体系。5、工程实施前，对参与本工程施工的职工（包括民工）进行“保护公用事业管线重要性及损坏公用管线危害性”的宣传教育，严格遵守有关文件的规定。6、对受施工影响的地下管线设置若干数量的沉降测点，工程实施时，及时向建设单位和有关管线管理单位提供观测点布置与沉降观测资料。7、成立由建设单位、各管线单位和施工单位的有关人员参加的现...
