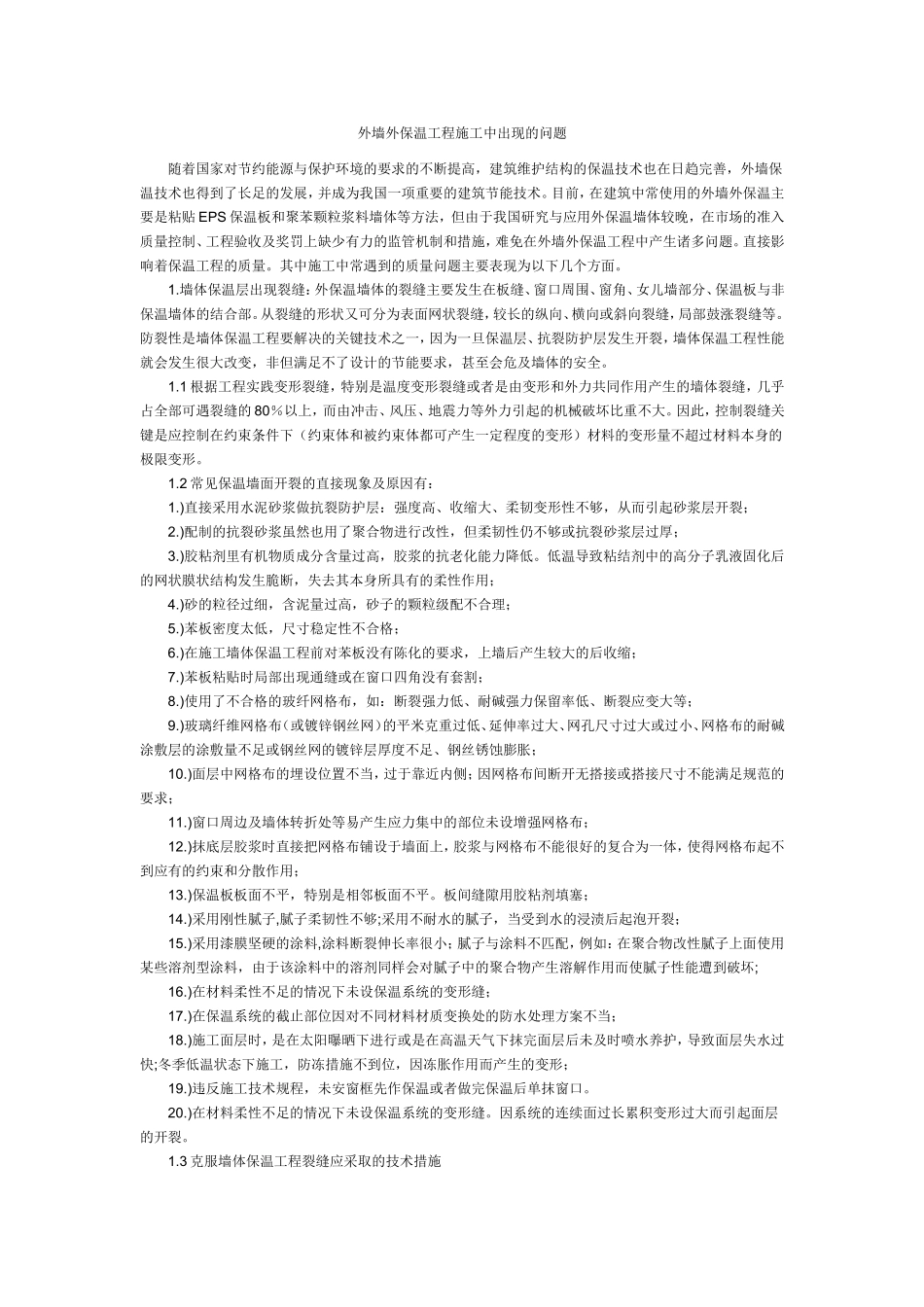

外墙外保温工程施工中出现的问题随着国家对节约能源与保护环境的要求的不断提高，建筑维护结构的保温技术也在日趋完善，外墙保温技术也得到了长足的发展，并成为我国一项重要的建筑节能技术。目前，在建筑中常使用的外墙外保温主要是粘贴EPS保温板和聚苯颗粒浆料墙体等方法，但由于我国研究与应用外保温墙体较晚，在市场的准入质量控制、工程验收及奖罚上缺少有力的监管机制和措施，难免在外墙外保温工程中产生诸多问题。直接影响着保温工程的质量。其中施工中常遇到的质量问题主要表现为以下几个方面。1.墙体保温层出现裂缝：外保温墙体的裂缝主要发生在板缝、窗口周围、窗角、女儿墙部分、保温板与非保温墙体的结合部。从裂缝的形状又可分为表面网状裂缝，较长的纵向、横向或斜向裂缝，局部鼓涨裂缝等。防裂性是墙体保温工程要解决的关键技术之一，因为一旦保温层、抗裂防护层发生开裂，墙体保温工程性能就会发生很大改变，非但满足不了设计的节能要求，甚至会危及墙体的安全。1.1根据工程实践变形裂缝，特别是温度变形裂缝或者是由变形和外力共同作用产生的墙体裂缝，几乎占全部可遇裂缝的80％以上，而由冲击、风压、地震力等外力引起的机械破坏比重不大。因此，控制裂缝关键是应控制在约束条件下（约束体和被约束体都可产生一定程度的变形）材料的变形量不超过材料本身的极限变形。1.2常见保温墙面开裂的直接现象及原因有：1.)直接采用水泥砂浆做抗裂防护层：强度高、收缩大、柔韧变形性不够，从而引起砂浆层开裂；2.)配制的抗裂砂浆虽然也用了聚合物进行改性，但柔韧性仍不够或抗裂砂浆层过厚；3.)胶粘剂里有机物质成分含量过高，胶浆的抗老化能力降低。低温导致粘结剂中的高分子乳液固化后的网状膜状结构发生脆断，失去其本身所具有的柔性作用；4.)砂的粒径过细，含泥量过高，砂子的颗粒级配不合理；5.)苯板密度太低，尺寸稳定性不合格；6.)在施工墙体保温工程前对苯板没有陈化的要求，上墙后产生较大的后收缩；7.)苯板粘贴时局部出现通缝或在窗口四角没有套割；8.)使用了不合格的玻纤网格布，如：断裂强力低、耐碱强力保留率低、断裂应变大等；9.)玻璃纤维网格布（或镀锌钢丝网）的平米克重过低、延伸率过大、网孔尺寸过大或过小、网格布的耐碱涂敷层的涂敷量不足或钢丝网的镀锌层厚度不足、钢丝锈蚀膨胀；10.)面层中网格布的埋设位置不当，过于靠近内侧；因网格布间断开无搭接或搭接尺寸不能满足规范的要求；11.)窗口周边及墙体转折处等易产生应力集中的部位未设增强网格布；12.)抹底层胶浆时直接把网格布铺设于墙面上，胶浆与网格布不能很好的复合为一体，使得网格布起不到应有的约束和分散作用；13.)保温板板面不平，特别是相邻板面不平。板间缝隙用胶粘剂填塞；14.)采用刚性腻子,腻子柔韧性不够;采用不耐水的腻子，当受到水的浸渍后起泡开裂；15.)采用漆膜坚硬的涂料,涂料断裂伸长率很小；腻子与涂料不匹配，例如：在聚合物改性腻子上面使用某些溶剂型涂料，由于该涂料中的溶剂同样会对腻子中的聚合物产生溶解作用而使腻子性能遭到破坏;16.)在材料柔性不足的情况下未设保温系统的变形缝；17.)在保温系统的截止部位因对不同材料材质变换处的防水处理方案不当；18.)施工面层时，是在太阳曝晒下进行或是在高温天气下抹完面层后未及时喷水养护，导致面层失水过快;冬季低温状态下施工，防冻措施不到位，因冻胀作用而产生的变形；19.)违反施工技术规程，未安窗框先作保温或者做完保温后单抹窗口。20.)在材料柔性不足的情况下未设保温系统的变形缝。因系统的连续面过长累积变形过大而引起面层的开裂。1.3克服墙体保温工程裂缝应采取的技术措施1.)抗裂防护层的抗裂问题是主要矛盾，必须采用专用的抗裂砂浆并辅以合理的增强网，并在砂浆中加入适量的聚合物和纤维，这对控制裂缝的产生是有效的。2.)由抹面砂浆与增强网构成的抗裂防护层对整个系统的抗裂性能起着比较关键的作用。抹面砂浆的柔韧极限、拉伸变形应大于最不利情况下的自身变形（干缩变形、化学变形、湿度变形、温度变形）及基层变形之和，从而保证抗裂防护层抗裂性的要求。复合在抹面砂浆中增强网（如玻纤网格布）的使...
