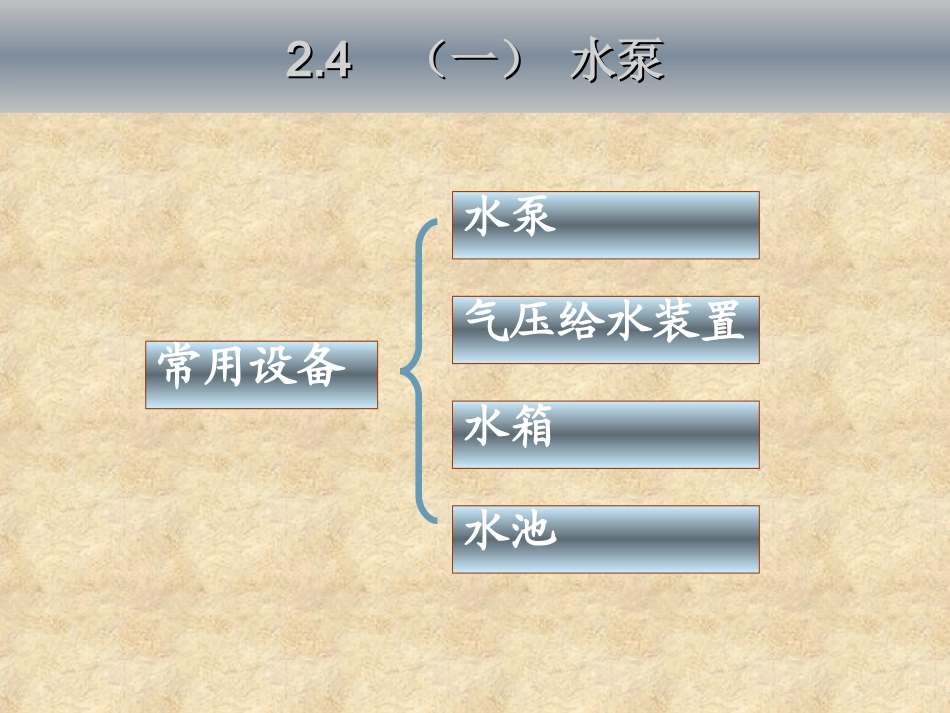

水泵常用设备气压给水装置水箱2.42.4（一）水泵（一）水泵水池水泵作用——给水系统的加压消防气压给水设备卧式泵立式泵2.42.4（一）水泵（一）水泵2.42.4（一）水泵（一）水泵一．水泵：机械设备，通过泵中叶轮的转动，将机械能转换为水的势能，使水加压的装置。常用的为离心式水泵。㈠．布置的位置；在底层或地下室，（减小建筑物的负荷，减小振动对整修建筑物的影响，降低噪音的传递，也便于水泵的吸水。2.42.4（一）水泵（一）水泵㈡．吸水方式：１．直接由配水管网上吸取：(前题)配水管供水量大，水泵吸水时不影响管网的工作。且由供水部门同意。简便，经济，安全可靠2．由贮水池抽取：自备贮水池，水泵由水池抽水加压后，送入建筑给水系统。增大了耗电。贮水池一般存贮生活与消防的共同用水。对配水管网无影响。是一般常用的方法。2.42.4（一）水泵（一）水泵㈢．水泵的选用指标：１．水泵流量：根据用水量而定。只有水泵时，供水量按设计秒流量确定，水泵-水箱，可采用最大小时供水量。２．扬程：①．直接从配水管中吸水的扬程：Ｈp=Ｈ+Ｈ′-Ｈ0Ｈp扬程，Ｈ建筑物所需压力，Ｈ′泵站内管道阻力损失，Ｈ0配水压力②．由贮水池中抽水的扬程：Ｈp=Ｈs+Ｈd+ＨL+ＨＦＨs水泵轴到贮水池最低水面的距离，Ｈd泵轴到最不利出水点的垂直距离，它与前面所提到的高程差（引入管到最不利出水点的高差）ＨL管道的总水头损失，ＨＦ最不利出水点的出水压力（头）水泵主要性能参数1、流量QL/S立方米/小时2、扬程HKPaM3、轴功率NKWW4、效率η＜15、转数转/分6、允许吸上的真空高度HsM2.42.4（一）水泵（一）水泵水泵房1、不应与需要安静的房间相毗邻；2、充足的光线和良好的通风。采暖≮16℃，无人值≮5℃；3、保证水泵的检修要求和人员的维修通道尺寸；4、水泵基础高出地面一般为0.1～0.3m；5、基础平面尺寸应满足水泵机座安装要求6、水泵应隔振。2.42.4（一）水泵（一）水泵水箱作用——给水系统的贮水、调节水量、稳压2.42.4（二）水箱（二）水箱水箱配管进水管出水管溢水管泄水管信号管通气管水箱：置于建筑物顶部，㈠．作用：①．存储水，②．调节用水量，③．稳定水压。适用于：①．（单一水箱）配水管内水压周期不足的情况。压力高—储水。压力低—供水②．（水泵-水箱）配水管网经常无法满足建筑供水需要。（减小了水箱容量，提高了水泵的运行效率）缺点：增加了建筑高度，和建筑载荷，有碍美观，不利于抗震。㈡．水箱的构造及构成1．材料：钢板焊接而成（制作方便，费用高，防腐处理），钢筋混凝土制作，不锈钢（成本昂贵，美观），玻璃钢（耐腐性优良），工程塑料2．形状：①．圆形（耗材少，结构合理，承压均匀，造价低，但占地，布置不方便）②．矩形（布置方便，节省空间，结构复杂（应力处理），耗材，造价高。）③．球形（美观，承压均匀）安装复杂。（上海东方明珠）３．构成：通常放在水箱间里，水箱高度不超过2.5m，水箱与大气相通，需进行保暖，通风处理，应装有防虫（蚊，蝇，鸟）设备，４．水箱示意图及说明①．进水管：由水箱侧壁或顶部接入。由浮球阀或其它信号控制水的注入。②．出水管：由水箱侧壁或底部接出，位置应高于池底50mm，以保证出水质量。③．溢流管：防止水箱水满，而溢出而设。（避免浮球阀损坏时，水的浪费）设置注意事项．a.管径比进水管大。b管口比控制水面略高。c下端不得直接接入下水管道。d下端出口处应设滤网.④．泄水管：放空水箱中的水，用于清洗水箱，维修水箱。由水箱最低处接出。管径大于≥50mm。可与溢流管组合。⑤．通气孔：保证水的呼吸，设置在水箱盖上，管口下弯并设滤网，管径≥50mm，⑥．水位计，信号管⑦．检修口，水箱间1、便于管道布置，尽量缩短管道的长度。2、良好通风、采光、防蚊蝇措施，气温≮5°C。3、净高≮2.2m，且应满足水箱布置要求。4、水箱底距地面≮400mm。5、水箱布置间距要求:2.42.4（二）水箱（二）水箱水箱间布置形式箱外壁至墙面距离水箱之间距离水箱之间距离有阀侧无阀侧圆形矩形0.81.00.50.70.70.70.60.62.42.4（二）水箱（二）水箱1、水池配管：带水位控制阀的进水管、溢水管、通气管、泄水管、出水管及水位...
