第二章 包装材料及包装容器供送机构VIP免费

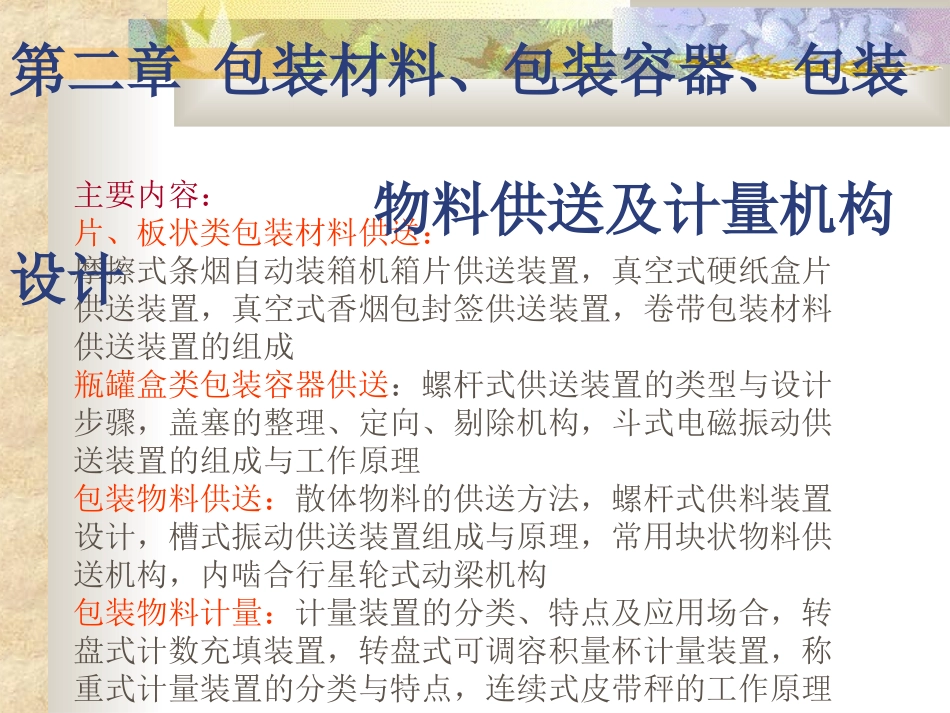

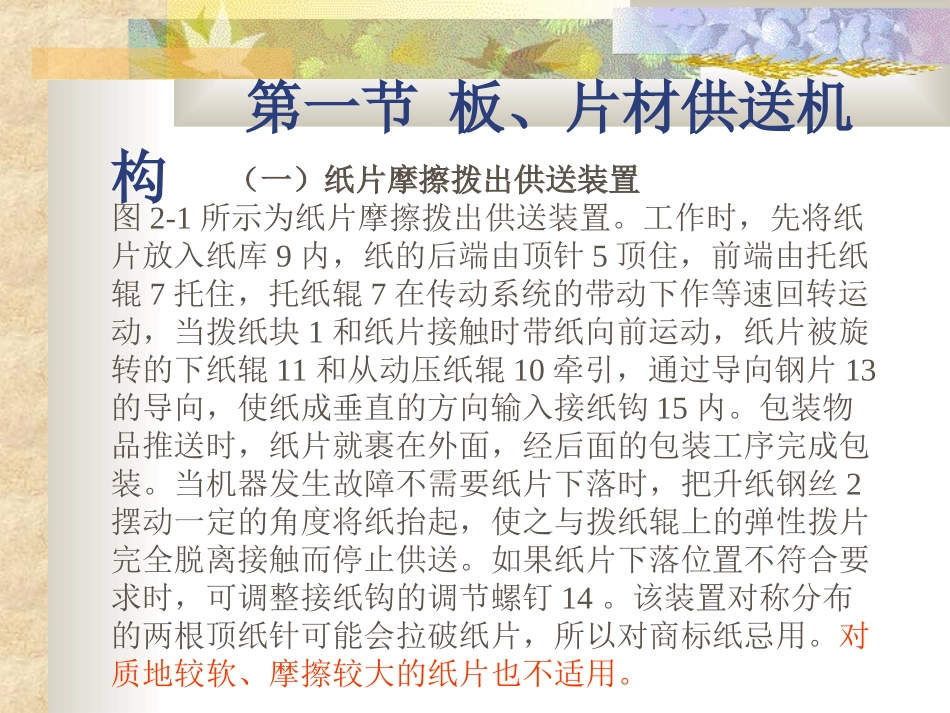

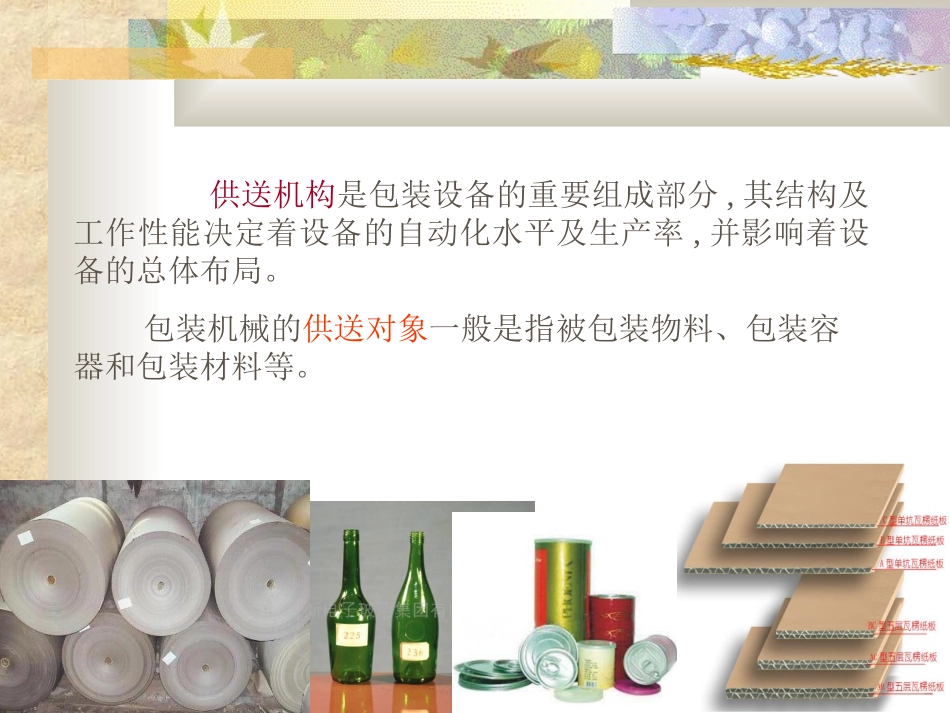

主要内容：片、板状类包装材料供送：摩擦式条烟自动装箱机箱片供送装置，真空式硬纸盒片供送装置，真空式香烟包封签供送装置，卷带包装材料供送装置的组成瓶罐盒类包装容器供送：螺杆式供送装置的类型与设计步骤，盖塞的整理、定向、剔除机构，斗式电磁振动供送装置的组成与工作原理包装物料供送：散体物料的供送方法，螺杆式供料装置设计，槽式振动供送装置组成与原理，常用块状物料供送机构，内啮合行星轮式动梁机构包装物料计量：计量装置的分类、特点及应用场合，转盘式计数充填装置，转盘式可调容积量杯计量装置，称重式计量装置的分类与特点，连续式皮带秤的工作原理第二章包装材料、包装容器、包装物料供送及计量机构设计供送机构是包装设备的重要组成部分,其结构及工作性能决定着设备的自动化水平及生产率,并影响着设备的总体布局。包装机械的供送对象一般是指被包装物料、包装容器和包装材料等。第一节板、片材供送机构（一）纸片摩擦拨出供送装置图2-1所示为纸片摩擦拨出供送装置。工作时，先将纸片放入纸库9内，纸的后端由顶针5顶住，前端由托纸辊7托住，托纸辊7在传动系统的带动下作等速回转运动，当拨纸块1和纸片接触时带纸向前运动，纸片被旋转的下纸辊11和从动压纸辊10牵引，通过导向钢片13的导向，使纸成垂直的方向输入接纸钩15内。包装物品推送时，纸片就裹在外面，经后面的包装工序完成包装。当机器发生故障不需要纸片下落时，把升纸钢丝2摆动一定的角度将纸抬起，使之与拨纸辊上的弹性拨片完全脱离接触而停止供送。如果纸片下落位置不符合要求时，可调整接纸钩的调节螺钉14。该装置对称分布的两根顶纸针可能会拉破纸片，所以对商标纸忌用。对质地较软、摩擦较大的纸片也不适用。图2-1纸片摩擦拨出供送装置1-拨纸块2-升纸钢丝3-顶针高低调节螺钉4-顶针前后调节螺钉5-顶纸针6-包装纸7-托纸辊8-止退铁丝9-纸库10-压纸辊11-下纸辊12-调节螺钉13-导向钢片14-接纸钩调节螺钉15-接纸钩图2-2下部推出式纸箱片供送装置1-推板2-支承辊筒3-闸门4-摆钩5-输送辊6-主动偏心盘（二）纸箱片拨推供送装置在采用瓦楞纸箱作为外包装的自动装箱机中，瓦楞纸箱片都是被堆叠在箱片库中，装箱时常采用两种方法把箱片取出：一是通过机械方法取出，二是应用真空吸盘吸出。1.下部推出式纸箱片供送装置图2-2所示为下部推出式纸箱片供送装置。把纸箱片堆放在储存库内呈向前微倾的姿态，借助由槽凸轮控制的摆钩4提起部分纸箱片的前端，从而减轻最下层纸箱片所承受的压力，由推板1将它顺畅地推移至两输送辊5之间，由输送辊5转动送出。输送上辊表面有滚花，下辊表面有正反螺旋线，以防纸箱片在输送时打滑和走偏，保证供送的可靠性。2．条烟自动装箱机箱片供送装置图2-3所示为条烟自动装箱机所采用的曲柄摇杆滑块式箱片供送机构简图。箱片被水平堆放在箱片库11中，通过推出机构作用，每次都把库中最底层的那一张箱片推送出去，并把它输送到开箱成形工位。工作原理：由图2-3可知，该装置的运动和动力由链轮2传到分配轴，并分三路传出：一路通过曲柄1、连杆4、摇杆5、小连杆6、滑板8等构件，带动推箱板9作水平直线运动，把箱片从库中推出。二路通过链传动3使两个辊轮17作相向运动，把推箱板9推送出来的箱片输送出来。三路通过链传动18、偏心轮16、摇杆14等机构，使顶箱片轴13转过一个角度，而固定在该轴上的顶箱片凸轮12把未被推送的箱片顶起，以便减小推送阻力。图2-3条烟自动装箱机箱片供送机构示意图1-曲柄2-链轮3-链传动4,6-连杆5-摇杆7-导轨8-滑板9-推板10-箱片支撑板11-箱片库12-顶箱片凸轮13-顶箱片轴14-摇杆15-连杆16-偏心轮17-送箱片辊轮18-链传动19-箱片二、真空吸送式供送装置（一）马口铁片供送装置1．上部吸出式薄钢片供送装置图2-5为制罐机上的薄钢片供送机构。在机架13上放置成叠的薄钢片，提料架7下部为齿条，它与提料轴9上齿轮啮合，转动手柄8，使提料轴上升，从而将料片举至储料架中，并靠托料销10支承。真空吸料杆25和吸嘴5在传动齿轮22、吸料连杆23等带动下作上下往复运动，当它将一张料片吸至工作台面高度时，刮料爪2将吸嘴5上的料片沿水平方向送入导板11上，并由板条输送器...
