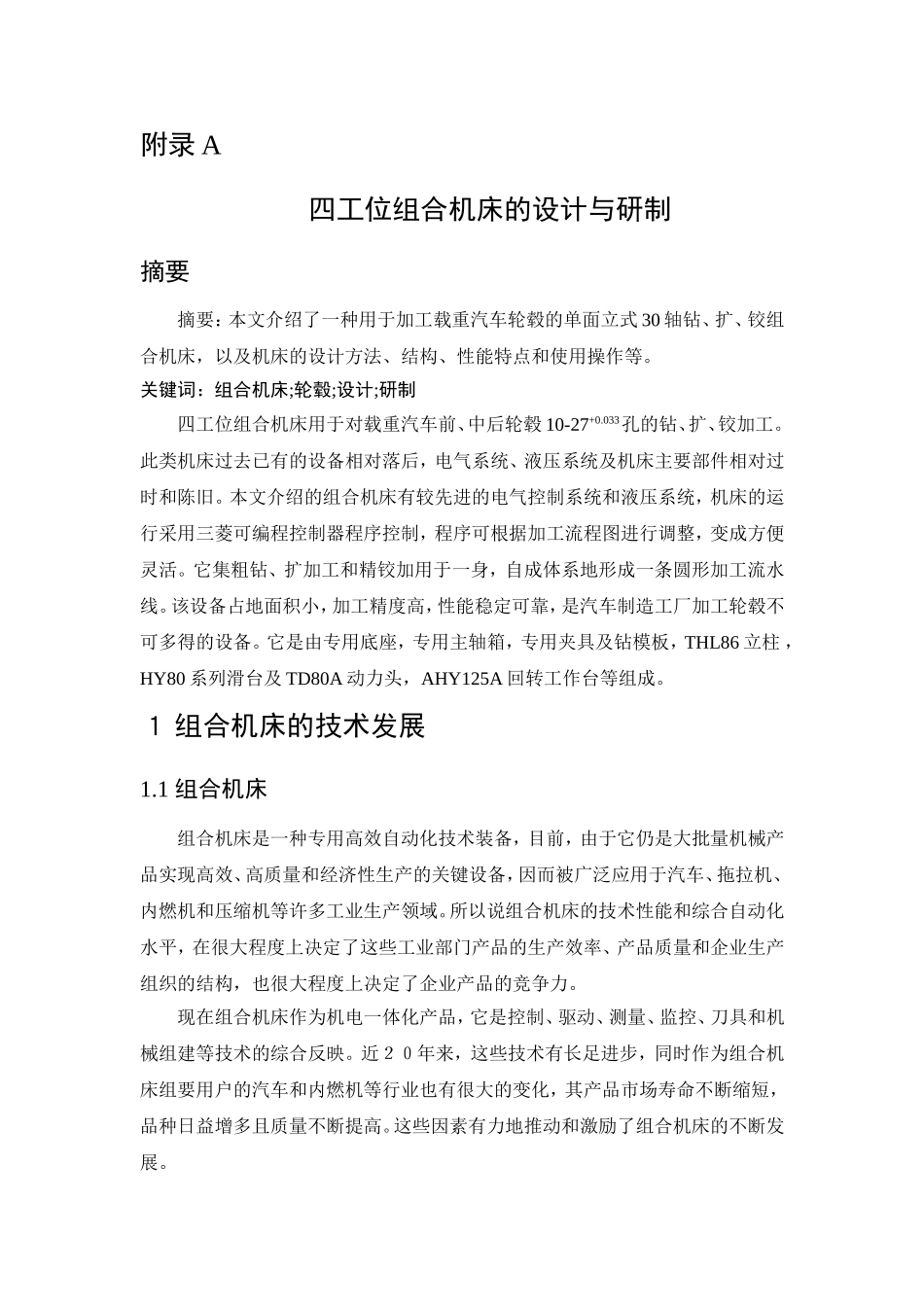

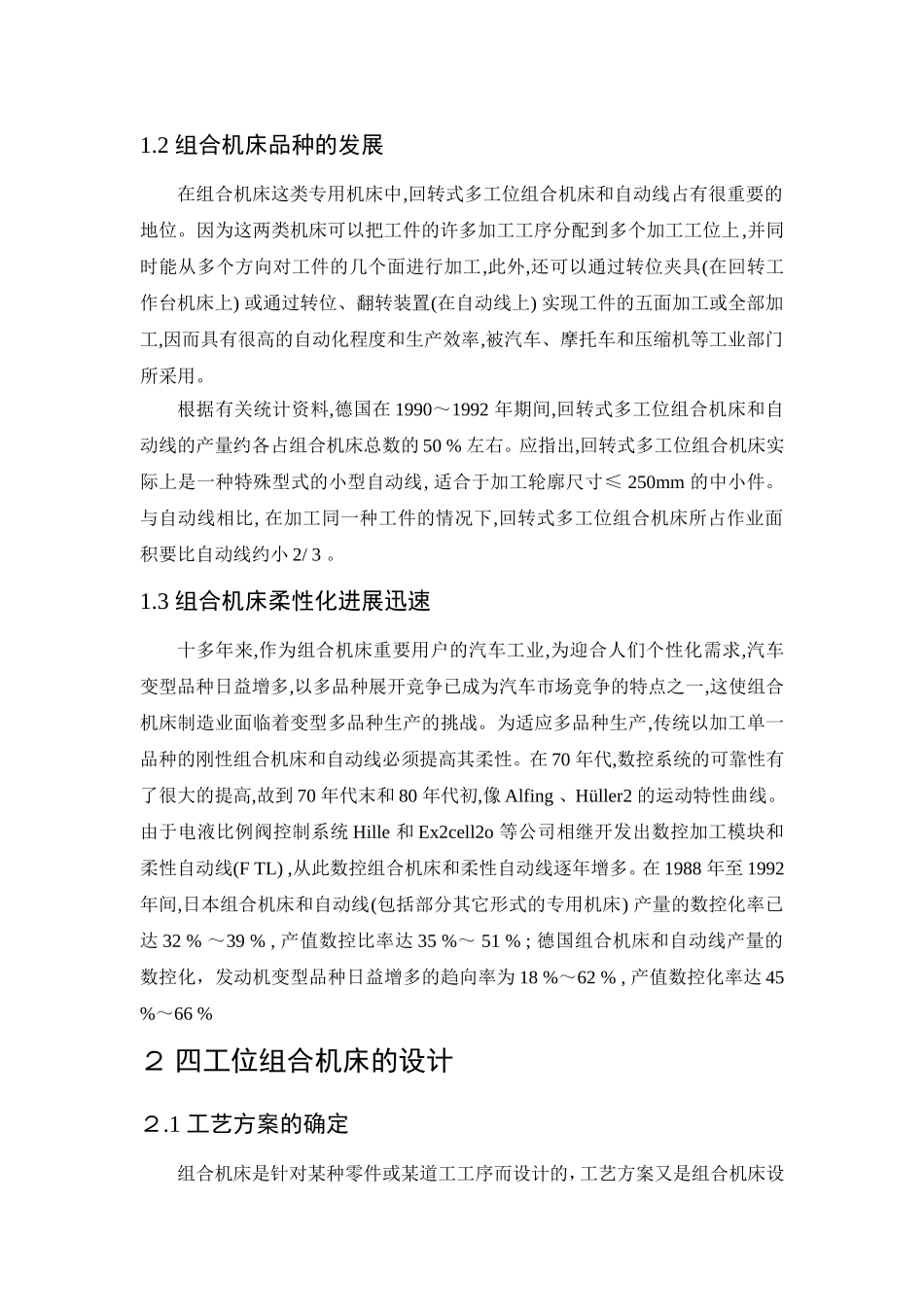

附录A四工位组合机床的设计与研制摘要摘要：本文介绍了一种用于加工载重汽车轮毂的单面立式30轴钻、扩、铰组合机床，以及机床的设计方法、结构、性能特点和使用操作等。关键词：组合机床;轮毂;设计;研制四工位组合机床用于对载重汽车前、中后轮毂10-27+0.033孔的钻、扩、铰加工。此类机床过去已有的设备相对落后，电气系统、液压系统及机床主要部件相对过时和陈旧。本文介绍的组合机床有较先进的电气控制系统和液压系统，机床的运行采用三菱可编程控制器程序控制，程序可根据加工流程图进行调整，变成方便灵活。它集粗钻、扩加工和精铰加用于一身，自成体系地形成一条圆形加工流水线。该设备占地面积小，加工精度高，性能稳定可靠，是汽车制造工厂加工轮毂不可多得的设备。它是由专用底座，专用主轴箱，专用夹具及钻模板，THL86立柱，HY80系列滑台及TD80A动力头，AHY125A回转工作台等组成。１组合机床的技术发展1.1组合机床组合机床是一种专用高效自动化技术装备，目前，由于它仍是大批量机械产品实现高效、高质量和经济性生产的关键设备，因而被广泛应用于汽车、拖拉机、内燃机和压缩机等许多工业生产领域。所以说组合机床的技术性能和综合自动化水平，在很大程度上决定了这些工业部门产品的生产效率、产品质量和企业生产组织的结构，也很大程度上决定了企业产品的竞争力。现在组合机床作为机电一体化产品，它是控制、驱动、测量、监控、刀具和机械组建等技术的综合反映。近２０年来，这些技术有长足进步，同时作为组合机床组要用户的汽车和内燃机等行业也有很大的变化，其产品市场寿命不断缩短，品种日益增多且质量不断提高。这些因素有力地推动和激励了组合机床的不断发展。1.2组合机床品种的发展在组合机床这类专用机床中,回转式多工位组合机床和自动线占有很重要的地位。因为这两类机床可以把工件的许多加工工序分配到多个加工工位上,并同时能从多个方向对工件的几个面进行加工,此外,还可以通过转位夹具(在回转工作台机床上)或通过转位、翻转装置(在自动线上)实现工件的五面加工或全部加工,因而具有很高的自动化程度和生产效率,被汽车、摩托车和压缩机等工业部门所采用。根据有关统计资料,德国在1990～1992年期间,回转式多工位组合机床和自动线的产量约各占组合机床总数的50%左右。应指出,回转式多工位组合机床实际上是一种特殊型式的小型自动线,适合于加工轮廓尺寸≤250mm的中小件。与自动线相比,在加工同一种工件的情况下,回转式多工位组合机床所占作业面积要比自动线约小2/3。1.3组合机床柔性化进展迅速十多年来,作为组合机床重要用户的汽车工业,为迎合人们个性化需求,汽车变型品种日益增多,以多品种展开竞争已成为汽车市场竞争的特点之一,这使组合机床制造业面临着变型多品种生产的挑战。为适应多品种生产,传统以加工单一品种的刚性组合机床和自动线必须提高其柔性。在70年代,数控系统的可靠性有了很大的提高,故到70年代末和80年代初,像Alfing、Hüller2的运动特性曲线。由于电液比例阀控制系统Hille和Ex2cell2o等公司相继开发出数控加工模块和柔性自动线(FTL),从此数控组合机床和柔性自动线逐年增多。在1988年至1992年间,日本组合机床和自动线(包括部分其它形式的专用机床)产量的数控化率已达32%～39%,产值数控比率达35%～51%;德国组合机床和自动线产量的数控化，发动机变型品种日益增多的趋向率为18%～62%,产值数控化率达45%～66%２四工位组合机床的设计２.1工艺方案的确定组合机床是针对某种零件或某道工工序而设计的，工艺方案又是组合机床设计的关键，它是根据被加工零件的结构特点、加工部位、加工的尺寸精度、粗糙度以及其他技术要求来确定设计的。被加工件是汽车轮毂零件，在前道立车工序上已加工出280-0.1的定位圆，要求在375的圆周面上加工出10个27+0.033的孔，其位置公差为0～0.12，粗糙度为3.2。根据以上要求，工艺方案应确定粗精加工分开进行，即先钻25的孔，然后扩孔到26.6，再精饺孔到27，考虑到零件的加工精度和工序集中原则，粗精加工合并成一道工序在一台机床上进行。由此确定机床的钻、扩、铰三个工位，加之装卸工件工位，故命名为四工位组合机床。２....
