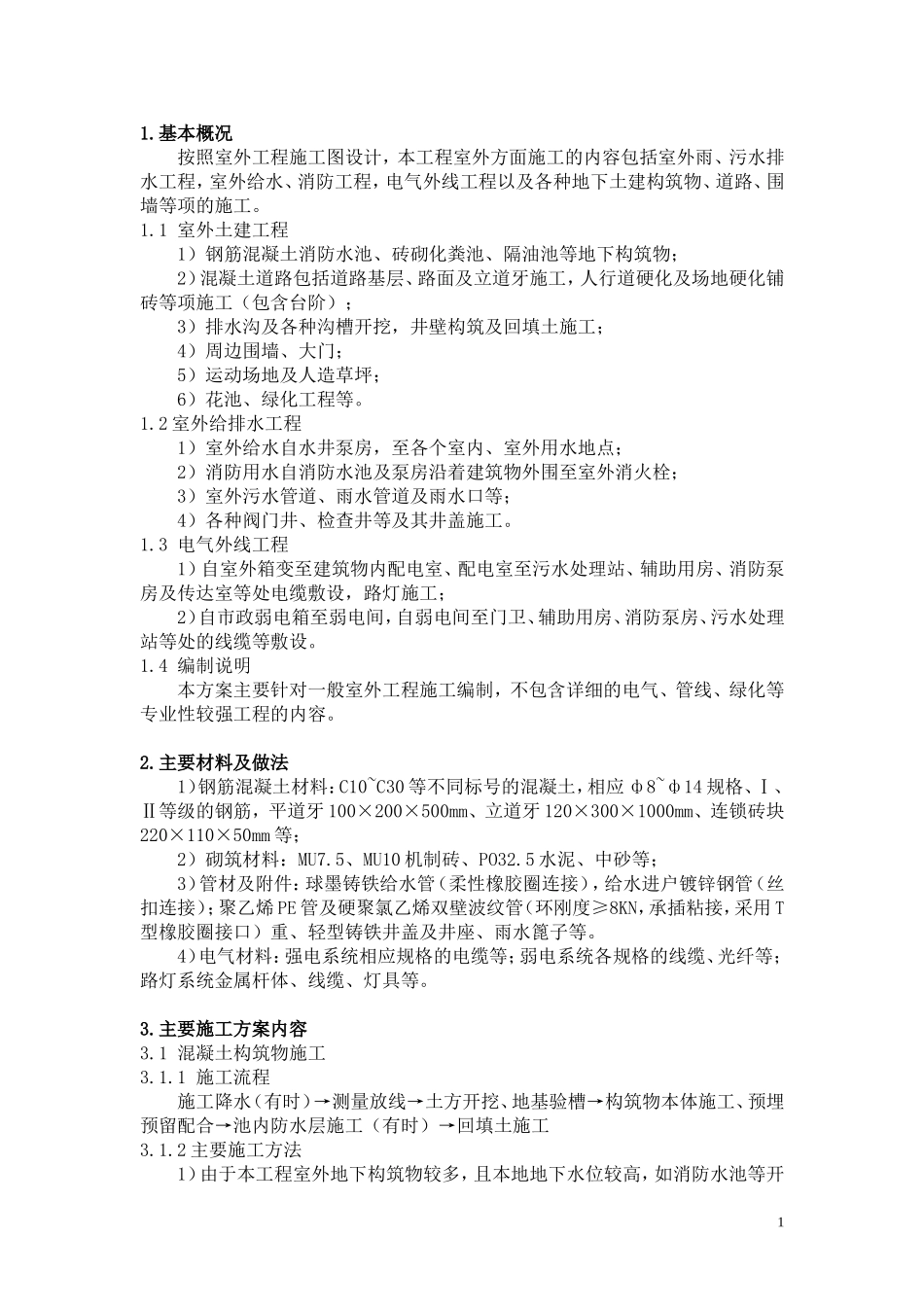

1.基本概况按照室外工程施工图设计，本工程室外方面施工的内容包括室外雨、污水排水工程，室外给水、消防工程，电气外线工程以及各种地下土建构筑物、道路、围墙等项的施工。1.1室外土建工程1）钢筋混凝土消防水池、砖砌化粪池、隔油池等地下构筑物；2）混凝土道路包括道路基层、路面及立道牙施工，人行道硬化及场地硬化铺砖等项施工（包含台阶）；3）排水沟及各种沟槽开挖，井壁构筑及回填土施工；4）周边围墙、大门；5）运动场地及人造草坪；6）花池、绿化工程等。1.2室外给排水工程1）室外给水自水井泵房，至各个室内、室外用水地点；2）消防用水自消防水池及泵房沿着建筑物外围至室外消火栓；3）室外污水管道、雨水管道及雨水口等；4）各种阀门井、检查井等及其井盖施工。1.3电气外线工程1）自室外箱变至建筑物内配电室、配电室至污水处理站、辅助用房、消防泵房及传达室等处电缆敷设，路灯施工；2）自市政弱电箱至弱电间，自弱电间至门卫、辅助用房、消防泵房、污水处理站等处的线缆等敷设。1.4编制说明本方案主要针对一般室外工程施工编制，不包含详细的电气、管线、绿化等专业性较强工程的内容。2.主要材料及做法1）钢筋混凝土材料：C10~C30等不同标号的混凝土，相应ф8~ф14规格、Ⅰ、Ⅱ等级的钢筋，平道牙100×200×500mm、立道牙120×300×1000mm、连锁砖块220×110×50mm等；2）砌筑材料：MU7.5、MU10机制砖、PO32.5水泥、中砂等；3）管材及附件：球墨铸铁给水管（柔性橡胶圈连接），给水进户镀锌钢管（丝扣连接）；聚乙烯PE管及硬聚氯乙烯双壁波纹管（环刚度≥8KN，承插粘接，采用T型橡胶圈接口）重、轻型铸铁井盖及井座、雨水篦子等。4）电气材料：强电系统相应规格的电缆等；弱电系统各规格的线缆、光纤等；路灯系统金属杆体、线缆、灯具等。3.主要施工方案内容3.1混凝土构筑物施工3.1.1施工流程施工降水（有时）→测量放线→土方开挖、地基验槽→构筑物本体施工、预埋预留配合→池内防水层施工（有时）→回填土施工3.1.2主要施工方法1）由于本工程室外地下构筑物较多，且本地地下水位较高，如消防水池等开1挖前须进行施工降水，降水方法以管井降水结合明排，保证基坑施工面的干燥（降水方案另行制定）。坑槽开挖较浅时可不采用排水措施。2）建筑施工放线包括基坑开挖和构筑物结构施工放线，基坑放线应使边坡的开挖线符合施工规定，放线位置应准确。建筑物的标高控制应准确。3）土方开挖使用机械开挖方法，基坑边坡为1：0.5~1：0.75，开挖时应注意防止出现超挖现象，如遇边坡塌陷应加设支护。4）混凝土构筑物结构施工采用木模板及钢管支撑，施工顺序先施工混凝土基础垫层，然后放线支模浇筑池壁及底板钢筋混凝土（浇筑前做好管道就位及管口临时封闭），然后施工混凝土顶板结构包括预埋井口。5）构筑物四周回填土的施工质量按设计要求，回填时两侧对称进行。6）消防水池钢筋混凝土结构施工分步进行，首先施工基础混凝土垫层，二次放线后支模浇筑底板部位（水平施工缝采用封闭式止水钢板）；池壁施工时使用木模板加对拉止水杆，施工时做好管道的预留预埋；最后浇筑水池顶板结构，并按设计要求做好出入口处等细部施工。3.2砖砌筑物施工3.2.1施工流程施工降水（有时）→测量放线→土方开挖、地基验槽→构筑物本体施工、管道预埋预留→池内防水层施工（有时）→回填施工3.2.2主要施工方法1）由于本工程室外地下砌筑物较多，且本地地下水为较高，如化粪池、污水池等开挖前须进行施工降水则另行制定降水方案，降水方法以管井降水结合明排保证基坑施工面的干燥。坑槽开挖较浅时可不采用排水措施。2）建筑施工放线包括基坑开挖和构筑物结构施工放线，基坑放线应使边坡的开挖线符合施工规定，放线位置应准确。建筑物的标高控制应准确。3）土方开挖使用机械开挖方法，基坑边坡为1：0.5~1：0.75，开挖使应注意防止出现超挖现象，如遇边坡塌陷应采用加设支护。4）砌筑物结构施工按如下顺序进行，先打好混凝土基础垫层，二次放线进行池底板钢筋混凝土施工，然后砌筑池壁并穿插钢筋混凝土圈梁施工，最后施工池钢筋混凝土顶板结构，采用木夹板模板、钢管支撑。5）砌筑物结构施工，应...
