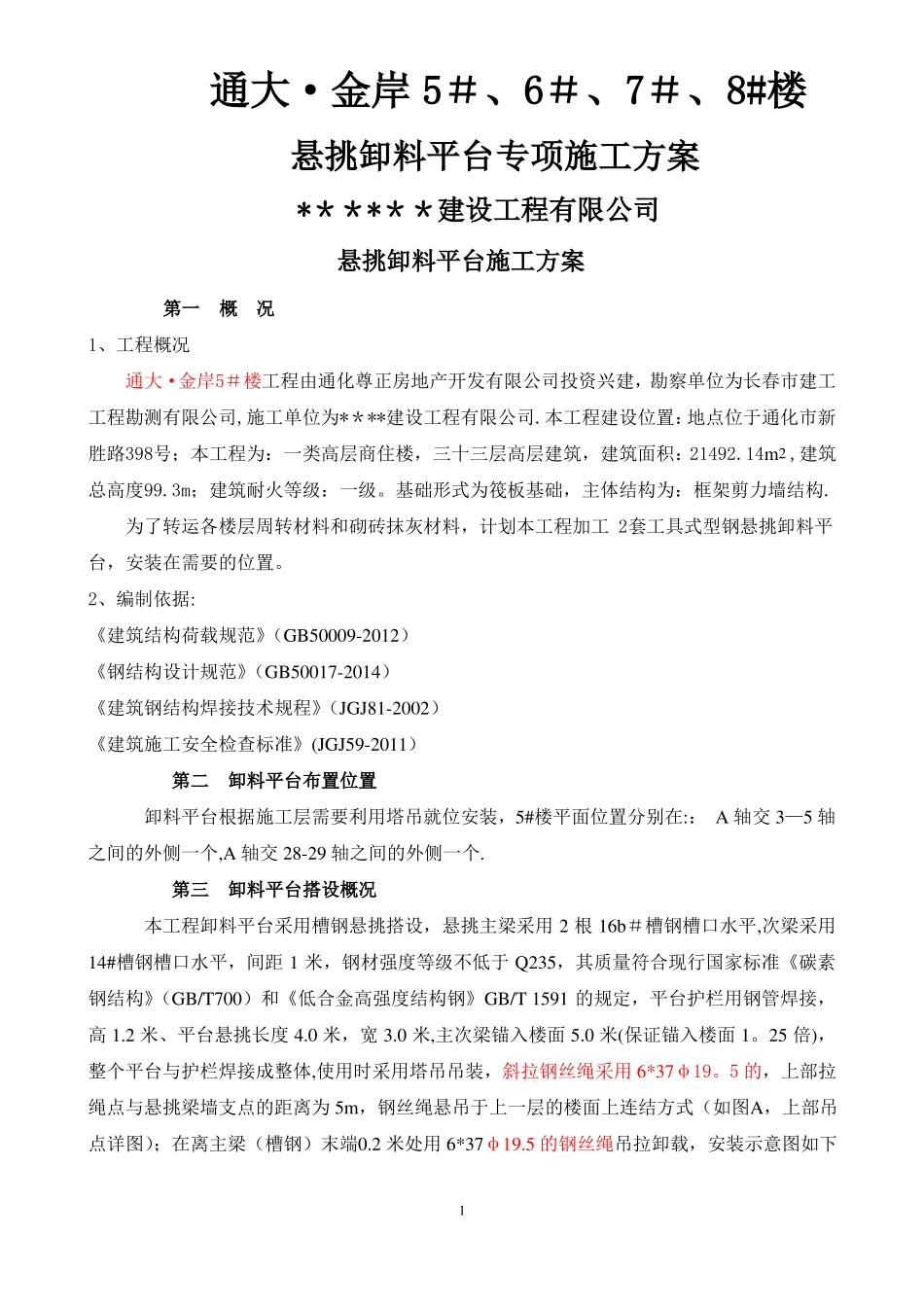

通大·金岸5＃、6＃、7＃、8#楼悬挑卸料平台专项施工方案*＊＊*＊＊建设工程有限公司悬挑卸料平台施工方案第一概况1、工程概况通大·金岸5＃楼工程由通化尊正房地产开发有限公司投资兴建，勘察单位为长春市建工工程勘测有限公司,施工单位为*＊**建设工程有限公司.本工程建设位置：地点位于通化市新胜路398号；本工程为：一类高层商住楼，三十三层高层建筑，建筑面积：21492.14m2,建筑总高度99.3m；建筑耐火等级：一级。基础形式为筏板基础，主体结构为：框架剪力墙结构.为了转运各楼层周转材料和砌砖抹灰材料，计划本工程加工2套工具式型钢悬挑卸料平台，安装在需要的位置。2、编制依据:《建筑结构荷载规范》（GB50009-2012）《钢结构设计规范》（GB50017-2014）《建筑钢结构焊接技术规程》（JGJ81-2002）《建筑施工安全检查标准》(JGJ59-2011）第二卸料平台布置位置卸料平台根据施工层需要利用塔吊就位安装，5#楼平面位置分别在:：A轴交3—5轴之间的外侧一个,A轴交28-29轴之间的外侧一个.第三卸料平台搭设概况本工程卸料平台采用槽钢悬挑搭设，悬挑主梁采用2根16b＃槽钢槽口水平,次梁采用14#槽钢槽口水平，间距1米，钢材强度等级不低于Q235，其质量符合现行国家标准《碳素钢结构》（GB/T700）和《低合金高强度结构钢》GB/T1591的规定，平台护栏用钢管焊接，高1.2米、平台悬挑长度4.0米，宽3.0米,主次梁锚入楼面5.0米(保证锚入楼面1。25倍)，整个平台与护栏焊接成整体,使用时采用塔吊吊装，斜拉钢丝绳采用6*37φ19。5的，上部拉绳点与悬挑梁墙支点的距离为5m，钢丝绳悬吊于上一层的楼面上连结方式（如图A，上部吊点详图）；在离主梁（槽钢）末端0.2米处用6*37φ19.5的钢丝绳吊拉卸载，安装示意图如下1第四悬挑卸料平台参数信息1。荷载参数脚手板类别：冲压钢脚手板，脚手板自重（kN/m2)：0.30;栏杆、挡板类别：冲压钢脚手板挡板，栏杆、挡板脚手板自重（kN/m）：0。11；施工人员等活荷载（kN/m2）:2。00，最大堆放材料荷载（kN）：5。50。2。悬挑参数内侧钢绳与墙的距离（m）:3.0，外侧钢绳与内侧钢绳之间的距离（m)：3.8;上部拉绳点与悬挑梁墙支点的距离（m）：4.0m；钢丝绳安全系数K:5.50，悬挑梁与墙的节点按铰支计算；只对外侧钢绳进行计算；内侧钢绳只是起到保险作用,不进行计算。3。水平支撑梁主梁材料类型及型号:16a号槽钢槽口水平[；次梁材料类型及型号：14a号槽钢槽口水平[；次梁水平间距ld（m):1.00，建筑物与次梁的最大允许距离le(m)：1.20。4.卸料平台参数水平钢梁（主梁)的悬挑长度(m）:4.00，水平钢梁(主梁)的锚固长度（m）：5.00,次梁悬臂Mc(m）:0。00；平台计算宽度（m)：3.00。第五卸料平台搭设流程及要求卸料平台加工支座完毕经过验收合格后方可吊装,吊装时,先挂好四角的吊钩,传发初次信号，但只能稍稍提升平台，放松拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台起吊过程中的平稳，吊装至预定位置后，先将平台槽钢与预埋件固定后,再将钢丝绳固定,紧固螺母及钢丝绳卡子,完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用，要求提升一次验收一次，具体构造要求如下：1、悬挑式卸料平台按现行的相应规范进行设计，其结构构造能防止左右晃动.2、悬挑式卸料平台的搁支点与上部拉结点，位于建筑物上,不得设置在脚手架等施工设备上。3、钢丝绳构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。4、设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环均采2用定型产品，吊环产品并具有合格证书及检验报告。5、悬挑式卸料平台安装时，建筑物锐角利口围系钢丝绳处应加衬软垫物,悬挑式卸料平台外口应略高于内口.6、台面面铺木脚手板。7、悬挑式卸料平台的平台护栏立杆采用焊接与平台焊接成整体，横杆也采用焊接连接,高1。2米。8、悬挑式卸料平台使用时，应由专人进行检查，建立建材台账,发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。9、操作平台在验收牌上应显著标明人员和物料总重量，严禁超过设计容许荷载800KG，配专人监督，平台每次移动安装后，安装小组应通知项目经...
