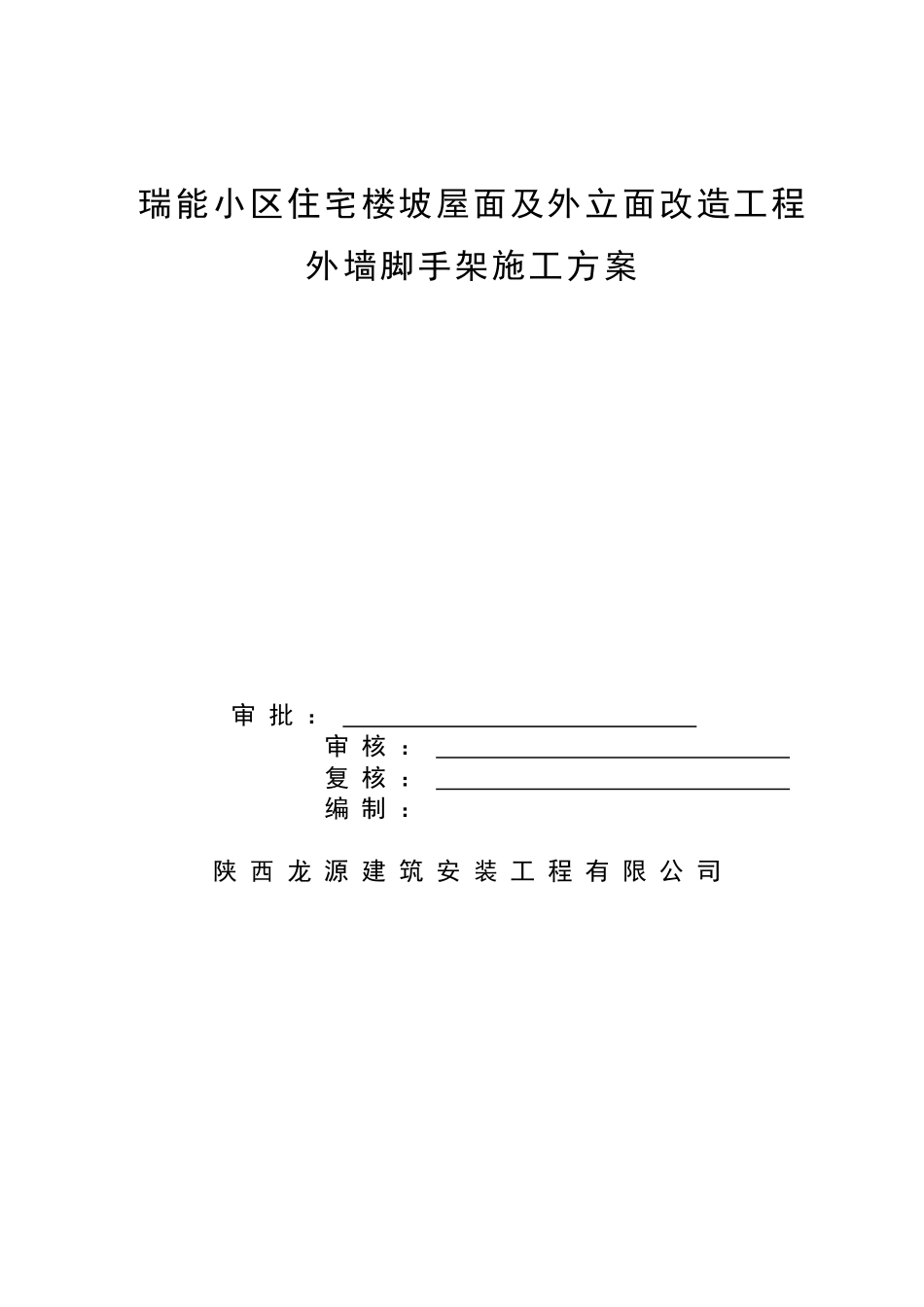

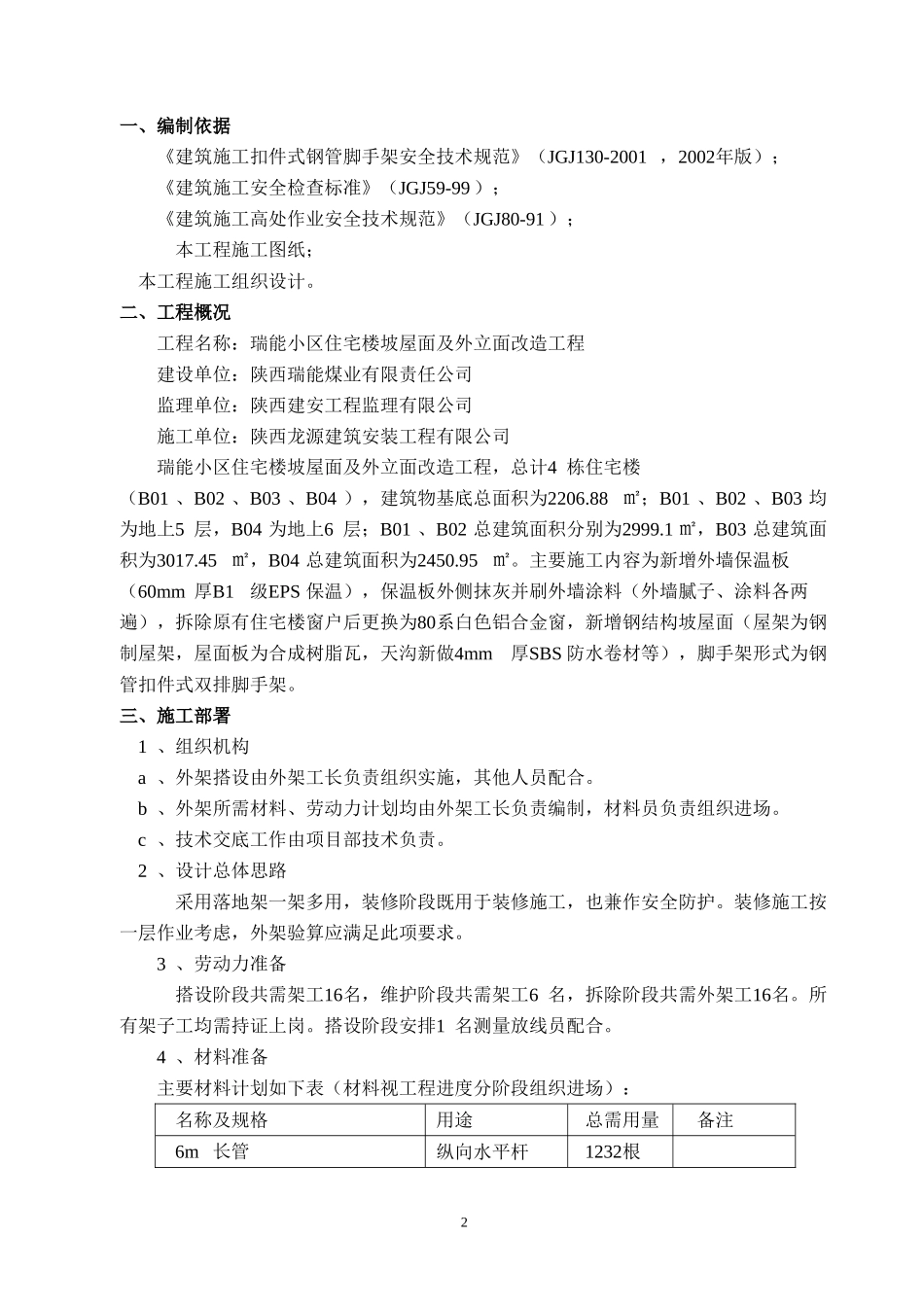

瑞能小区住宅楼坡屋面及外立面改造工程外墙脚手架施工方案审批：审核：复核：编制：陕西龙源建筑安装工程有限公司一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001，2002年版）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工高处作业安全技术规范》（JGJ80-91）；本工程施工图纸；本工程施工组织设计。二、工程概况工程名称：瑞能小区住宅楼坡屋面及外立面改造工程建设单位：陕西瑞能煤业有限责任公司监理单位：陕西建安工程监理有限公司施工单位：陕西龙源建筑安装工程有限公司瑞能小区住宅楼坡屋面及外立面改造工程，总计4栋住宅楼（B01、B02、B03、B04），建筑物基底总面积为2206.88㎡；B01、B02、B03均为地上5层，B04为地上6层；B01、B02总建筑面积分别为2999.1㎡，B03总建筑面积为3017.45㎡，B04总建筑面积为2450.95㎡。主要施工内容为新增外墙保温板（60mm厚B1级EPS保温），保温板外侧抹灰并刷外墙涂料（外墙腻子、涂料各两遍），拆除原有住宅楼窗户后更换为80系白色铝合金窗，新增钢结构坡屋面（屋架为钢制屋架，屋面板为合成树脂瓦，天沟新做4mm厚SBS防水卷材等），脚手架形式为钢管扣件式双排脚手架。三、施工部署1、组织机构a、外架搭设由外架工长负责组织实施，其他人员配合。b、外架所需材料、劳动力计划均由外架工长负责编制，材料员负责组织进场。c、技术交底工作由项目部技术负责。2、设计总体思路采用落地架一架多用，装修阶段既用于装修施工，也兼作安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。3、劳动力准备搭设阶段共需架工16名，维护阶段共需架工6名，拆除阶段共需外架工16名。所有架子工均需持证上岗。搭设阶段安排1名测量放线员配合。4、材料准备主要材料计划如下表（材料视工程进度分阶段组织进场）：名称及规格用途总需用量备注6m长管纵向水平杆1232根26m长管立杆1232根6m长管剪刀撑197根3m长管调整节头位置197根1.5m短管横向水平杆197根2.5m短管连墙杆74根1.5m短管连墙件柱箍94根2000mm×200mm×50mm垫木基础垫板99根直角扣件296个旋转扣件296个对接扣件740个2500mm×250mm木质脚手板740块6m×18m安全网50张扎篾5、机具准备a、搭、拆架子所需机具主要有架子扳手、吊线等（由架工自备）。b、项目部应配备如下检查工具：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角6、技术准备施工前应按要求向所有架工作好安全、技术交底。7、脚手架构造要求a、立杆立杆纵距1.5m（局部有所调整，但均不大于1.8m），横距0.6m（可平铺三块木质脚手板，每块木质脚手板宽250mm），内排架步距1.83m，外排架步距0.915m，脚手架限高取30m（总高28.4m加1.6m高护栏），内立杆距外墙边不小于300mm，相邻立杆的对接扣件不得在同一高度内，下端第一根立杆交错用6m杆和3m杆相互错开。外排架内侧设全封闭密目安全网（每10cm×10cm2300孔）。3b、水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨，接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3，接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。本工程使用木质脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2，两端均应采用直角扣件固定在纵向水平杆上，靠墙一端外伸长度不小于300mm，以满足铺一块脚手板的要求。靠墙一端离外墙装饰面距离不大于100mm（符合JGJ130-2001中6.2.3和7.3.6要求）。c、脚手板作业层脚手板应铺满、铺稳，离开外墙装饰面150mm，脚手板应设置在三根横向水平杆上，脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm，板长...
