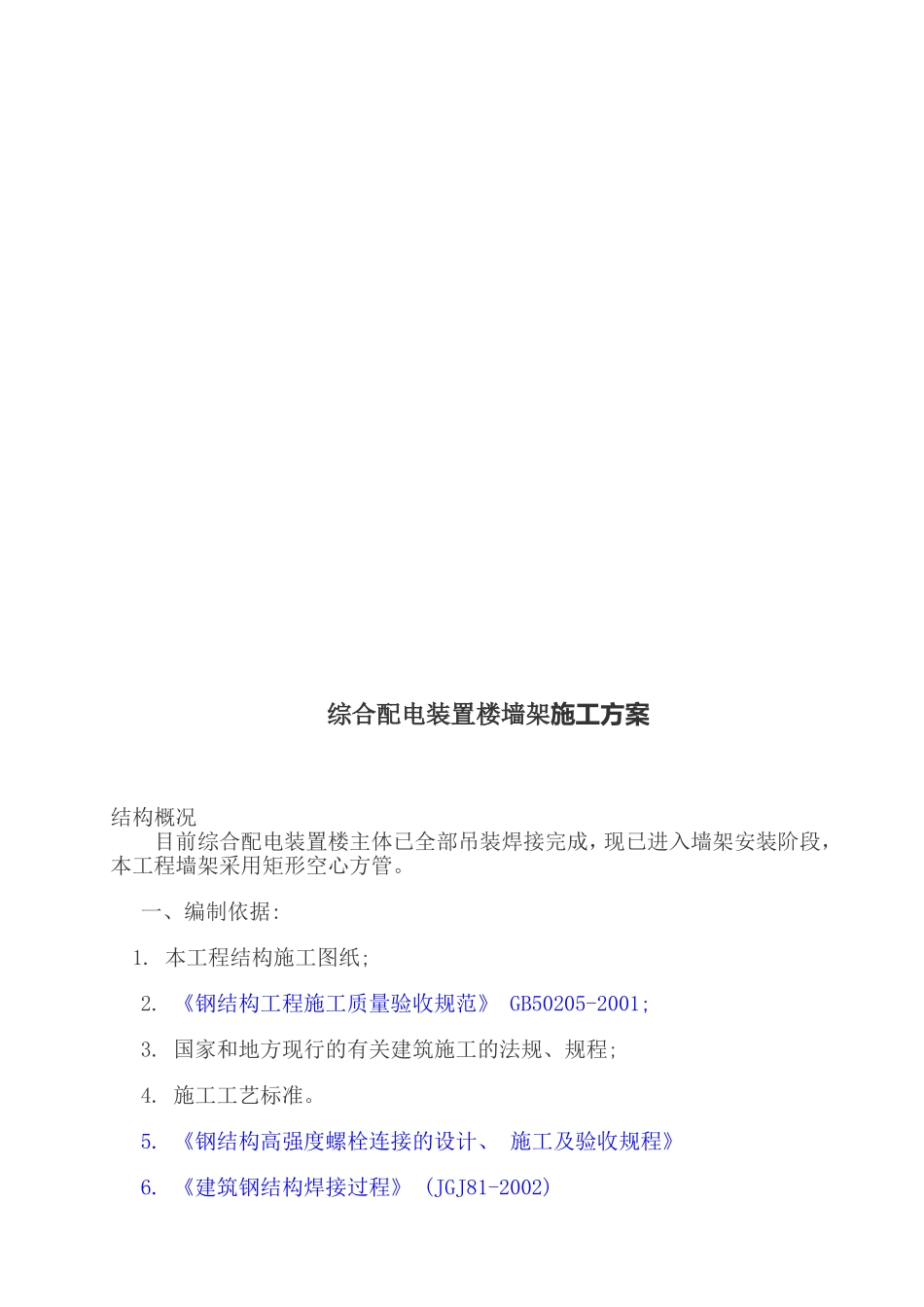

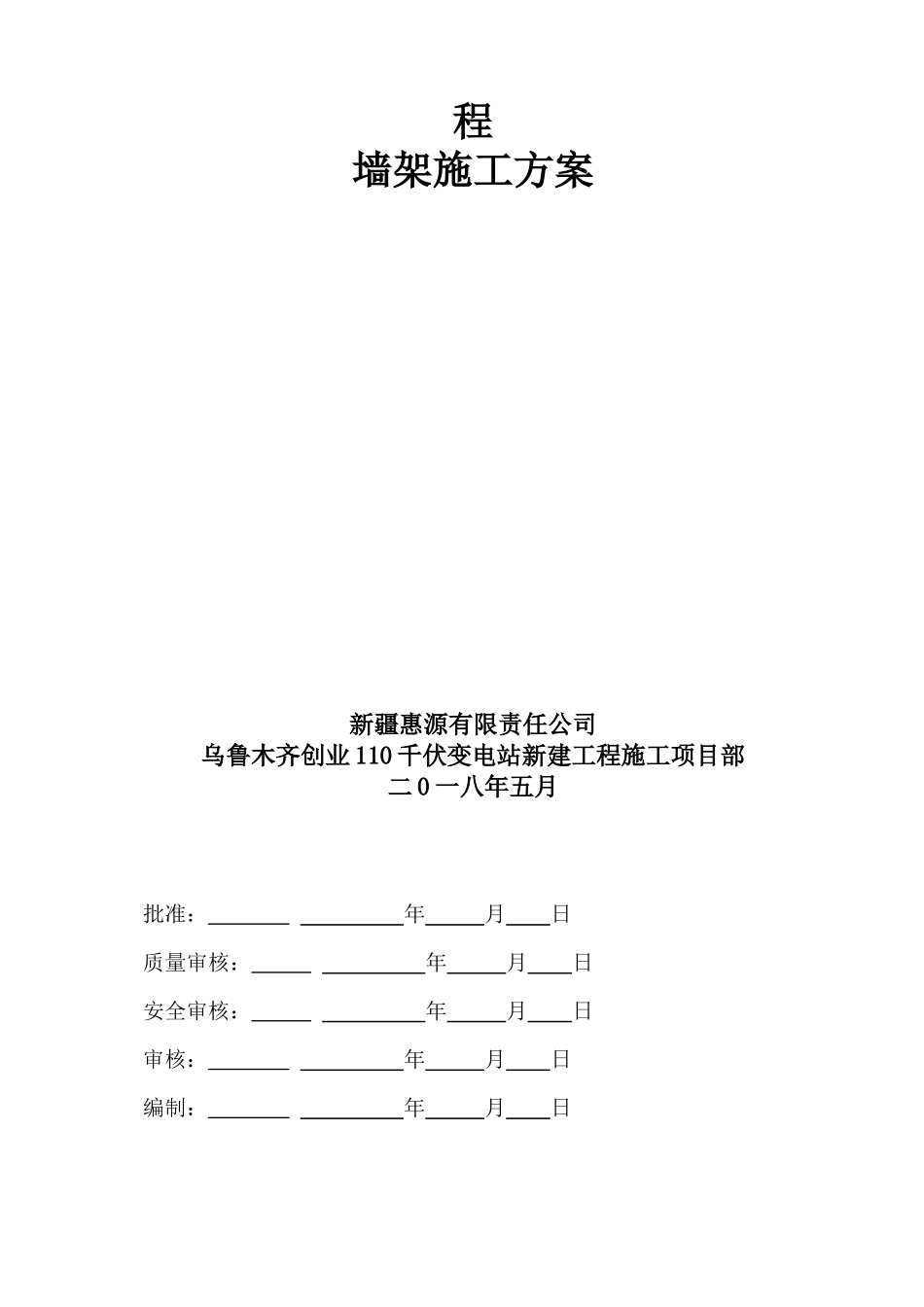

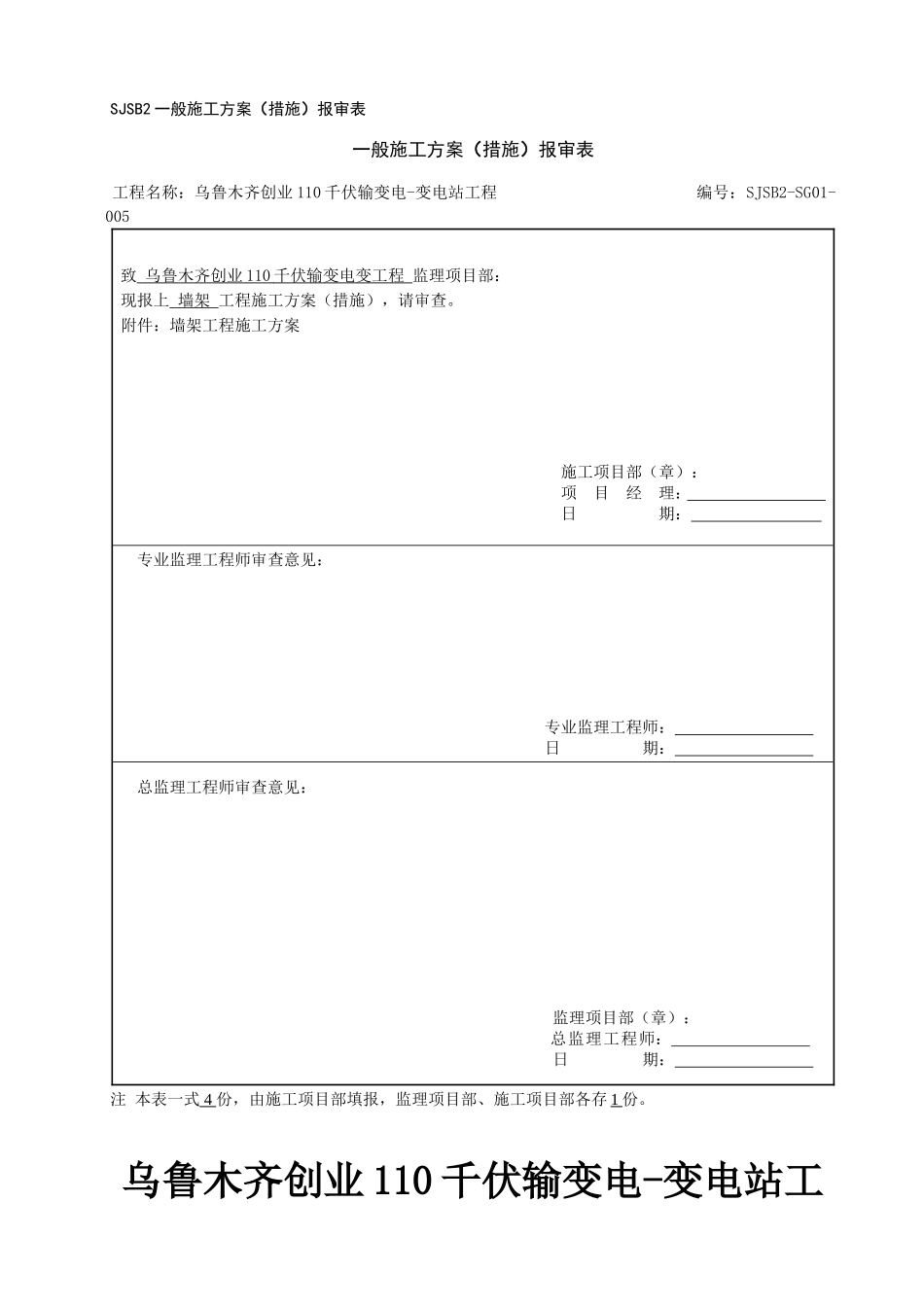

SJSB2一般施工方案（措施）报审表一般施工方案（措施）报审表工程名称：乌鲁木齐创业110千伏输变电-变电站工程编号：SJSB2-SG01-005致乌鲁木齐创业110千伏输变电变工程监理项目部：现报上墙架工程施工方案（措施），请审查。附件：墙架工程施工方案施工项目部（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审查意见：监理项目部（章）：总监理工程师：日期：注本表一式4份，由施工项目部填报，监理项目部、施工项目部各存1份。乌鲁木齐创业110千伏输变电-变电站工程墙架施工方案新疆惠源有限责任公司乌鲁木齐创业110千伏变电站新建工程施工项目部二0一八年五月批准：年月日质量审核：年月日安全审核：年月日审核：年月日编制：年月日综合配电装置楼墙架施工方案结构概况目前综合配电装置楼主体已全部吊装焊接完成，现已进入墙架安装阶段，本工程墙架采用矩形空心方管。一、编制依据:1.本工程结构施工图纸;2.《钢结构工程施工质量验收规范》GB50205-2001;3.国家和地方现行的有关建筑施工的法规、规程;4.施工工艺标准。5.《钢结构高强度螺栓连接的设计、施工及验收规程》6.《建筑钢结构焊接过程》(JGJ81-2002)7.《门式钢架轻型房屋钢结构技术规范》CECS102：20028.《钢结构制作安装施工规范》YB925-19959.《钢结构、管道涂装工程技术规范》YB9256-9610.《钢结构防火涂料应用技术规范》CECS24-199011.建筑机械使用安全技术规程（JGJ33-2001）12.施工现场临时用电安全技术规范（JGJ46-2005）13.建筑施工高处作业安全技术规范（JGJ80-91）14.建筑施工安全检查标准（JGJ59-99）15.施工现场安全生产保证体系（DBJ08—903—2003）二、工程概况:本工程综合配电楼建筑面积1184.83平米，主体结构形式为钢框架结构，±0.000m以上15厚装配式（水泥基、石膏板）内墙板＋60厚外挂装配式（水泥基）墙板，建筑综合楼为单层，建筑高度5.35米（局部高9.05米）。本工程施工范围包括钢结构墙架系统的制作与现场安装施工。三、施工准备:(1)现场准备1、联系、办理现场用水、电源手续,提前做好现场施工用平台铺设、电源准备工作。2、组织施工机具、材料随时进入现场。3、制作施工用的各种工装机具等。4、堪察现场,规划材料、机具进场道路,并选择和落实运输机械;提前做好周围设施、环境的处置与保护等准备工作。5、钢材进场后要组织有关人员进行验收,检查实物和质量证明材料是否合格,不合格材料不得用于本工程。钢材进场堆放要减少钢材锈蚀和变形。6、熟悉图纸,做好焊接工艺技术交底。核对图纸材料表和设计是否相同,核对各节点安装标高与混凝土结构标高是否相符,如有不符及时通知甲方办理工程变更或洽商手续。7、电焊条要按设计和规范要求进行选用,必须有质量证明材料,施工前按要求进行烘焙,严禁使用药皮焊芯生锈的焊条。8、用坡口焊接时需用引弧板,引弧板材质和坡口型式应与焊件相同。9、施焊人员要经过培训并已取得国家认可的焊工操作证,且操作证要在有效期以内。10、现场供电应符合焊接用电要求。11、主要机具:电焊机2台、焊把线、焊钳、面罩2小锤,沙轮切割机、5T倒链、5T千斤顶、各种规格扳手。(2)其它准备1、人员组织和人员调配到位;2、、对有关人员进行技术交底;3、组织施工机具、材料、设备、构件等进场;4、与业主、监理、质量监督站就有关施工问题进行联系与落实。四、施工工艺:定位放样→预埋埋件→下料→安装→焊接→油漆→验收五、主要分项施工方法1.在女儿内墙及地梁压顶浇筑之前，1.定位放样根据设计图纸门将窗洞口埋件进行定位，然后以门窗间距布置墙架埋件。2.在女儿墙及地梁压顶模板安装同时，按照提放线尺寸预留-10×150×150的钢板。2.下料:核对图纸的安装尺寸和间距,核对各部分尺寸，结合现场情况确定下料尺寸。下料应考虑加工余量,焊接构件按工艺要求放出焊接缩量。钢材下料的方法采取气割,根据钢材的规格选用合适的割枪型号,在施割过程中调火,以保证切割质量。放样用的钢卷尺,必须经过计量。3.墙架安装墙架截面较小，重量较轻，采用一钩一吊或人工滑轮组的方法吊装。墙架的校正主要是间距尺寸及自身平直度。间距检查用样杆顺着墙柱件之间和墙梁...
