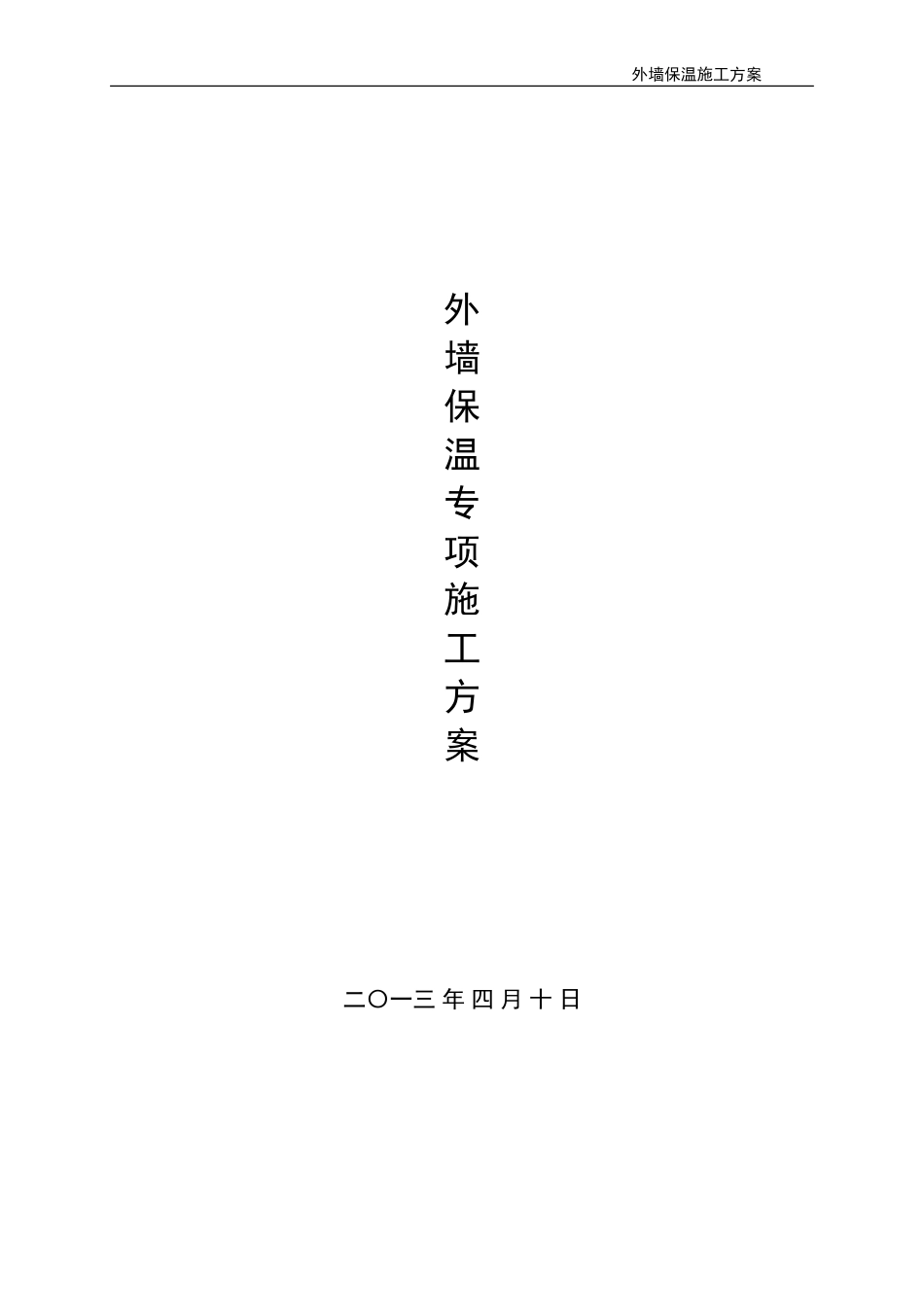

外墙保温施工方案外墙保温专项施工方案二〇一三年四月十日外墙保温施工方案一．工程概况工程名称:凡尔赛公馆一期工程建设单位：马鞍山新天地置业有限公司监理单位:安徽省建设监理有限公司施工单位:河北建工集团有限责任公司本工程为凡尔赛公馆一期工程15#、16#、17#、18#楼,地上十八层、地下一层框剪结构,建筑高度分别为57米,57米，54米，55.8米;地上面积分别为7882.9m2,7637.47m2,12784.58m2,13506.14m2,外墙保温设计为40mm厚硬质矿棉保温板抹灰外墙外保温系统，燃烧性能不低于A级。二．编制依据(1)本工程外墙外保温设计说明及设计文件(2)《建设节能工程施工质量验收规范》GB50411-2007(3)《建筑工程施工质量验收统一标准》GB50300-2001(4)《建筑装饰装修工程质量验收规范》GB50210-2001(5)《安徽省居住建筑节能设计标准》DB34／1466-2011(6)《建筑外墙外保温系统用岩棉制品》GB／T25975(7)《外墙外保温建筑构造图集》10J121(8)《外墙外保温工程技术导则》JGJ144(9)国家、地方、行业现行法律、法规(10)工程合同等相关文件三．施工部署1．施工准备1.1外墙抹灰基层用20mm1:3水泥砂浆整体找平，保证基面平整度偏差不超过3mm，并按照GB50210-2001《建筑装饰装修工程质量验收规范》中关于一般抹灰工程的质量要求进行验收。1.2外墙门窗安装、收口完毕。1.3外墙穿墙管道做法严格按照施工图纸预留，预埋U-PVC套管保证内外高差1cm，略突出外墙保温面层；1.4根据现场实际情况，在山墙设置样板，经建设单位、监理单位验收合格后，方可进行大面积施工。2．安全技术交底进场施工前，项目部组织技术、质检、安全负责人对其负责施工的相关人员进行现场外墙保温施工方案安全和技术交底工作。施工时严格按照安全和技术交底要求进行。3．材料准备所有原材料均需提前准备小样交于业主、监理单位工程师确认，确认后移交至材料样品间封样。具备施工条件前材料需提前按图纸要求定货，进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。4．系统及材料性能指标表4.1硬质矿棉板的性能指标项目单位性能指标试验方法材料进场检验外观检查是否完整无损伤退回重送材料判定是否符合资料经检验合格的材料符合合同规范的材料设备；附有原厂证明书测试报告NONOYES外墙保温施工方案矿棉板（涂料饰面）矿棉板（幕墙饰面）密度kg/m3≥140≥120GB/T25975导热系数W/（m·K）≤0.043≤0.040GB/T25975垂直于板面方向的抗拉强度KPa≥10≥7.5GB/T25975尺寸稳定性%≤0.5≤1.0GB/T25975质量吸湿率％≤1.0≤1.0GB/T25975憎水率％≥98.0≥98.0GB/T25975酸度系数—≥1.8≥1.6GB/T25975压缩强度（≥50mm）KPa≥50≥40GB/T25975吸水量24hkg/m2≤1.0≤1.0GB/T2597528d≤3.0≤3.0GB/T25975渣球含量％≤10≤10GB/T25975燃烧性能—A1（A级）A1（A级）GB8624表4.2硬质矿棉板尺寸偏差项目单位允许偏差试验方法厚度mm±3GB/T25975长度mm+10，-3宽度mm+5，-3直角偏离度mm/m≤5平整度偏差mm≤6注：本表的允许偏差值以1200mm长×600mm宽的矿棉板为基准表4.3胶粘剂性能指标项目单位性能指标试验方法拉伸粘结强度（与水泥砂浆）标准状态MPa≥0.7JGJ144附录A.8拉伸粘结强度（与矿棉板）标准状态KPa≥10.0且破坏面在矿棉板内（涂料饰面）≥7.5且破坏面在矿棉板内（幕墙饰面）JGJ144附录A.8压折比——≤3.0可操作时间H1.5～4.0表4.4抹面胶浆性能指标项目单位性能指标试验方法涂料饰面幕墙饰面拉伸粘结强度标准状态MPa≥0.6≥0.6JGJ144外墙保温施工方案（与水泥砂浆）附录A.8浸水48h，干燥7d后≥0.4≥0.4拉伸粘结强度（与矿棉板）标准状态kPa≥10.0且破坏面在矿棉板内≥7.5且破坏面在矿棉板内JGJ144附录A.8浸水48h，干燥7d后≥7.5且破坏面在矿棉板内－冻融后≥7.5且破坏面在矿棉板内－柔韧性（抗压强度/抗折强度）—≤3≤3JG149表4.5界面砂浆性能指标项目单位指标界面剂压剪粘结强度原强度MPa≥0.7耐水MPa≥0.5耐冻融MPa≥0.5表4.6耐碱玻纤网布的性能指标试验项目单位性能指标涂料饰面幕墙饰面160级300级160级单位面积质量g/m2≥160≥300≥160断裂强力（经向、纬向）N/50mm≥1250≥2000≥1250断裂强力保留率（经向、纬向）％...
