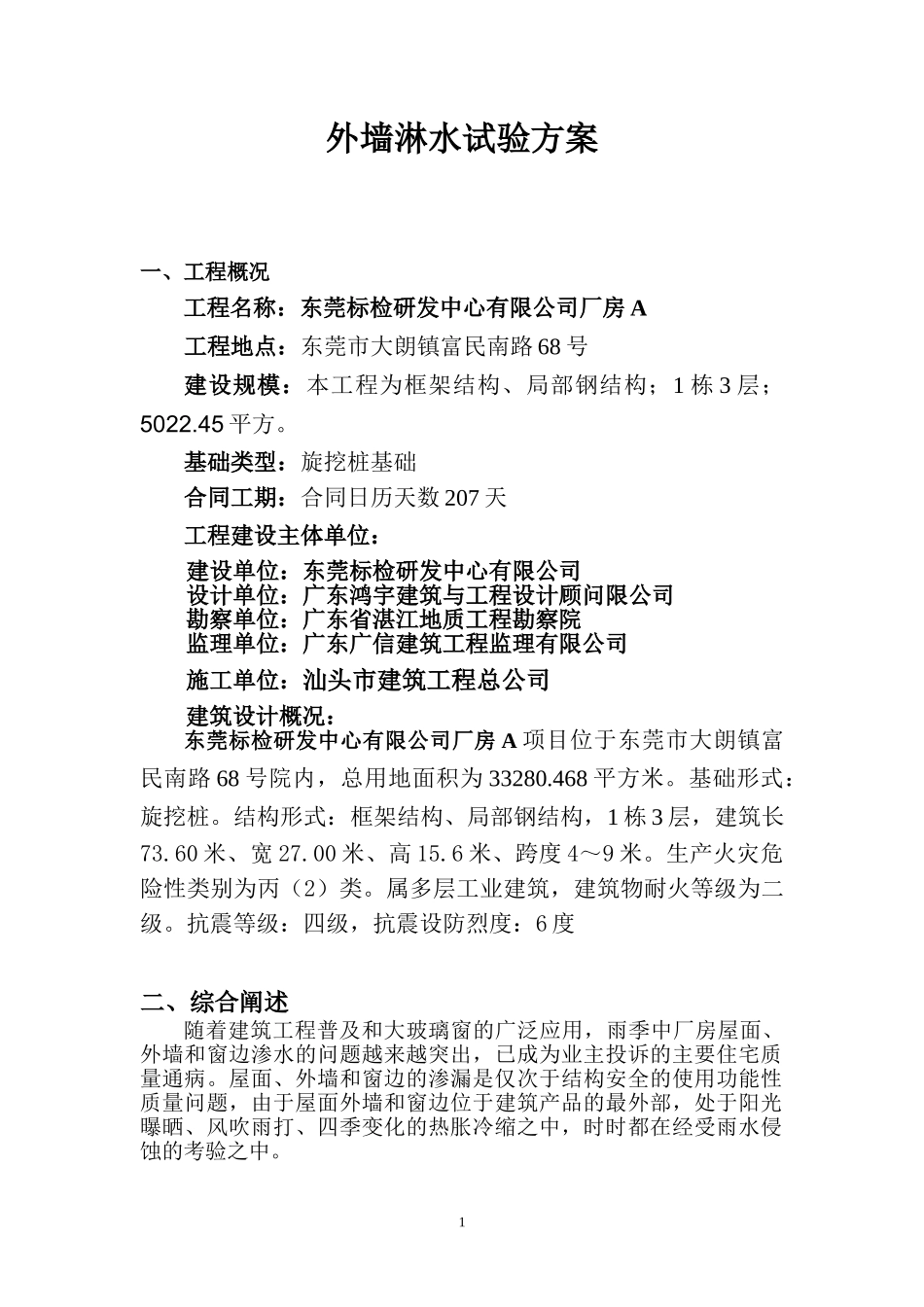

外墙淋水试验方案一、工程概况工程名称：东莞标检研发中心有限公司厂房A工程地点：东莞市大朗镇富民南路68号建设规模：本工程为框架结构、局部钢结构；1栋3层；5022.45平方。基础类型：旋挖桩基础合同工期：合同日历天数207天工程建设主体单位：建设单位：东莞标检研发中心有限公司设计单位：广东鸿宇建筑与工程设计顾问限公司勘察单位：广东省湛江地质工程勘察院监理单位：广东广信建筑工程监理有限公司施工单位：汕头市建筑工程总公司建筑设计概况：东莞标检研发中心有限公司厂房A项目位于东莞市大朗镇富民南路68号院内，总用地面积为33280.468平方米。基础形式：旋挖桩。结构形式：框架结构、局部钢结构，1栋3层，建筑长73.60米、宽27.00米、高15.6米、跨度4～9米。生产火灾危险性类别为丙（2）类。属多层工业建筑，建筑物耐火等级为二级。抗震等级：四级，抗震设防烈度：6度二、综合阐述随着建筑工程普及和大玻璃窗的广泛应用，雨季中厂房屋面、外墙和窗边渗水的问题越来越突出，已成为业主投诉的主要住宅质量通病。屋面、外墙和窗边的渗漏是仅次于结构安全的使用功能性质量问题，由于屋面外墙和窗边位于建筑产品的最外部，处于阳光曝晒、风吹雨打、四季变化的热胀冷缩之中，时时都在经受雨水侵蚀的考验之中。1考虑到施工过程中存在的质量通病集中体现在屋面、外墙和窗边渗漏等方面，加强事先控制及事中控制显得尤为必要，加强施工过程的质量控制和竣工验收措施是防止建筑屋面、外墙和窗边渗漏的重要手段，必须引起足够的重视。检验屋面、外墙和窗边是否存在渗漏水的方法有自然降雨和人工蓄、淋水两种方法，由于自然降雨雨量、时间不定和风向不稳，难以及时、全面地检验屋面、外墙面和窗边的渗漏情况，所以，目前对于具有防水功能要求的构件进行渗漏水检验时，采用人工蓄、淋水检验是一种有效的方法；为了能使外墙淋水试验真正反映工程质量，我项目部要求施工单位按以下淋水试验方案引导施工。三、淋水设备准备、淋水管安装、拆除要求1、淋水设备加压水泵型号可根据本工程的高度确定，确保扬程及远端压力达到要求，并配备相应的电机。2、淋水管安装（1）供水主管安装采用直径Φ50㎜PVC塑料管，每根主管上所接挂墙淋水管不超过两根，水压控制在0.1MPa-0.2MPa。供水主管从加压水泵至屋面外女儿墙。（2）淋水管安装采用直径Φ25㎜PVC塑料管建立横向管网，淋水管从供水主管接入至各栋楼的外墙一周，淋水管安装共两种方法：A、第一、二次全面淋水管安装在外墙脚手架内立杆平行于大横杆，搁置于内立杆与小横杆之上固定（详见各栋楼号的外墙淋水布管平面图附图）。B、第三次全面淋水管安装在外墙外侧与外墙固定或用绳带挂吊在阳台栏杆、窗体固定（详见各栋楼号的外墙淋水布管平面图附图）。（3）每根淋水管设单排喷淋孔，喷水方向与水平方向成30°角左右或各设两排喷淋孔，方向成90˚（分别斜向下45˚及斜向上45˚）。喷水孔用3mm钻头在管上沿直线钻孔、孔距50-80mm，“喷嘴”对着墙体或窗体，在被检表面形成连续水幕。需保证PVC管每个小孔都有充足水量流出。（4）最顶端淋水管必须控制供水量及水压（其总量程宜为1Mpa以内），以控制出水压力及淋水量。（5）各路供水管分别设置阀门，控制供水量及水压；总供水管设置阀门，以控制总供水压力。（6）根据水泵电机配备电源控制设备，并做好漏电的防护工作。（7）依据泵提供的水压力，可以同时进行多面外墙的淋水试验。3、淋水管拆除（1）先拆除淋水管后拆除外脚手架｛根据本工程各栋楼号的主体结构特点，外墙均为剪力墙结构，只有两侧山墙的卫生间外墙为砖墙，如果第一、二次全面淋水试验检查无渗漏水，此两侧山墙或2其它外墙部位的淋水管网均可才未拆外脚手架前拆除（对应A种安装方法）｝。（2）先拆除外脚手架后拆除淋水管｛安装在外墙外侧与外墙固定或用绳带挂吊在阳台栏杆、窗体固定的淋水管网，用升降式悬挂吊篮分层分段拆除（对应B种安装方法）｝。四、淋水试验方法淋水试验是通过加压水泵将水送至附设于外墙（脚手架）外侧的PVC喷淋管从而对外墙进行加压喷淋以检验外墙和窗边渗漏情况的一种现场检验方法。淋水试验按以下方法进行。...
