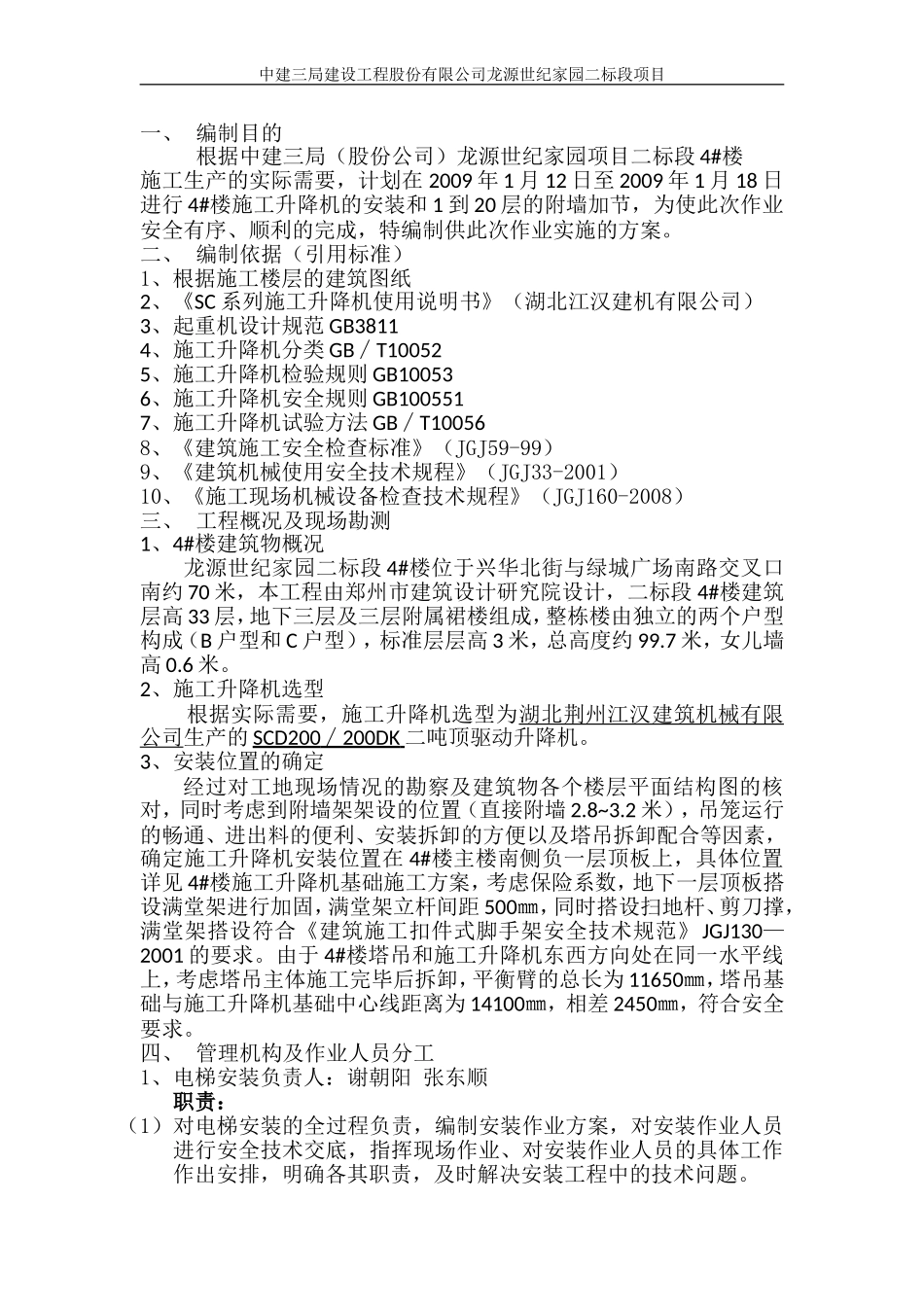

中建三局建设工程股份有限公司龙源世纪家园二标段项目一、编制目的根据中建三局（股份公司）龙源世纪家园项目二标段4#楼施工生产的实际需要，计划在2009年1月12日至2009年1月18日进行4#楼施工升降机的安装和1到20层的附墙加节，为使此次作业安全有序、顺利的完成，特编制供此次作业实施的方案。二、编制依据（引用标准）1、根据施工楼层的建筑图纸2、《SC系列施工升降机使用说明书》（湖北江汉建机有限公司）3、起重机设计规范GB38114、施工升降机分类GB∕T100525、施工升降机检验规则GB100536、施工升降机安全规则GB1005517、施工升降机试验方法GB∕T100568、《建筑施工安全检查标准》（JGJ59-99）9、《建筑机械使用安全技术规程》（JGJ33-2001）10、《施工现场机械设备检查技术规程》（JGJ160-2008）三、工程概况及现场勘测1、4#楼建筑物概况龙源世纪家园二标段4#楼位于兴华北街与绿城广场南路交叉口南约70米，本工程由郑州市建筑设计研究院设计，二标段4#楼建筑层高33层，地下三层及三层附属裙楼组成，整栋楼由独立的两个户型构成（B户型和C户型），标准层层高3米，总高度约99.7米，女儿墙高0.6米。2、施工升降机选型根据实际需要，施工升降机选型为湖北荆州江汉建筑机械有限公司生产的SCD200∕200DK二吨顶驱动升降机。3、安装位置的确定经过对工地现场情况的勘察及建筑物各个楼层平面结构图的核对，同时考虑到附墙架架设的位置（直接附墙2.8~3.2米），吊笼运行的畅通、进出料的便利、安装拆卸的方便以及塔吊拆卸配合等因素，确定施工升降机安装位置在4#楼主楼南侧负一层顶板上，具体位置详见4#楼施工升降机基础施工方案，考虑保险系数，地下一层顶板搭设满堂架进行加固，满堂架立杆间距500㎜，同时搭设扫地杆、剪刀撑，满堂架搭设符合《建筑施工扣件式脚手架安全技术规范》JGJ130—2001的要求。由于4#楼塔吊和施工升降机东西方向处在同一水平线上，考虑塔吊主体施工完毕后拆卸，平衡臂的总长为11650㎜，塔吊基础与施工升降机基础中心线距离为14100㎜，相差2450㎜，符合安全要求。四、管理机构及作业人员分工1、电梯安装负责人：谢朝阳张东顺职责：（1）对电梯安装的全过程负责，编制安装作业方案，对安装作业人员进行安全技术交底，指挥现场作业、对安装作业人员的具体工作作出安排，明确各其职责，及时解决安装工程中的技术问题。中建三局建设工程股份有限公司龙源世纪家园二标段项目（2）电梯安装前，组织安装人员对电梯进行技术性检查。组织人员、塔吊到位。（3）督促安装作业人员遵守安全技术操作规程和技术规范，协调安装过程中外架安装和使用之间的关系。2、安全技术总监：翁益海谢朝阳职责：在安装过程中，检查安全防护措施及防护用品，对安装过程进行技术指导和监督，制止不安全作业行为，保证作业安全进行。3、安全监督员：吴金星张东顺鹿焕云职责：监督检查人为不安全行为。制止电梯安装中的不安全现象和违章行为，建立并封闭危险作业区域，挂设禁止通行标志标识，禁止与作业无关人员进入，交叉作业区域采取安全有效的措施进行防护，保证电梯安装的全程安全。4、升降机安装组长：石生良职责：对升降机的安装全面负责，听取技术负责人对安装方案的汇报，指挥现场安装作业。5、升降机安装作业人员：侯锋候歧闫保平赵向阳职责：清点、组装升降机的各零部件，按照安装顺序正确安装，根据技术要求作坠落试验。6、升降机安装电工：林绍祥张好民职责：负责现场配电及升降机进出线的正确安装、调试。7、辅助人员：架子工2名职责：配合安装升降机人员拆除安全网及架体。塔吊配合人员：张永辉（司机）贾海华（指挥）职责：配合升降机安装人员进行标准节、吊笼、三驱电机，对重等吊运安装，严格执行“十不吊”和《塔式起重机安全操作规程》的有关规定，听从统一指挥，慢起慢放。五、安装前的准备工作1、由技术部门根据现场勘测报告和厂家安装使用说明书进行升降机基础设计，土建工长组织施工，保证基础平面度为1/1000，地脚螺栓中心距最大允许偏差±5mm。2、工用具准备及运输、吊装及车辆安排（吊装用工地现有的TC5013塔式起重机）。A、升降机由已经运至施工现场，安装升降机需...
