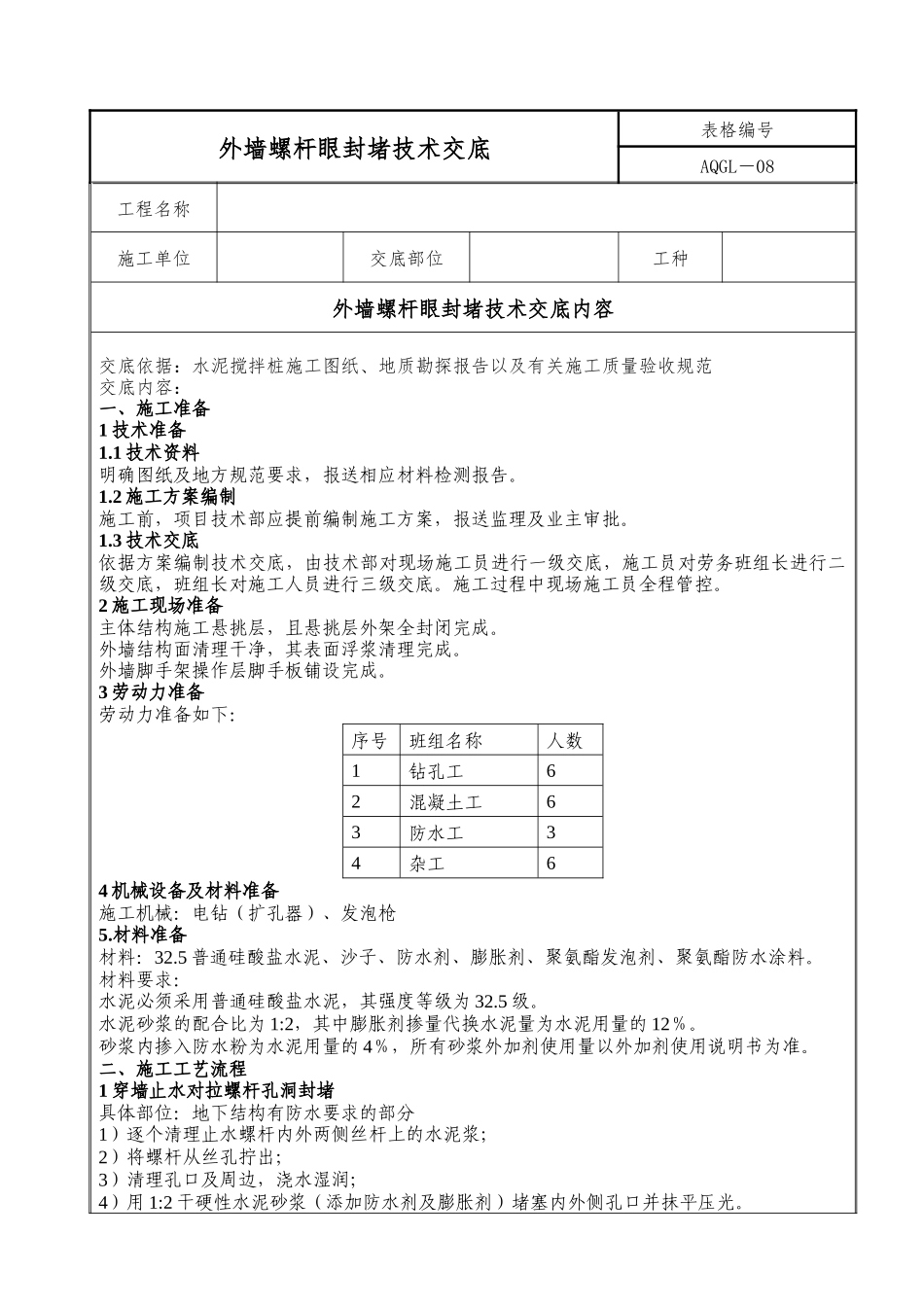

外墙螺杆眼封堵技术交底表格编号AQGL－08工程名称施工单位交底部位工种外墙螺杆眼封堵技术交底内容交底依据：水泥搅拌桩施工图纸、地质勘探报告以及有关施工质量验收规范交底内容：一、施工准备1技术准备1.1技术资料明确图纸及地方规范要求，报送相应材料检测报告。1.2施工方案编制施工前，项目技术部应提前编制施工方案，报送监理及业主审批。1.3技术交底依据方案编制技术交底，由技术部对现场施工员进行一级交底，施工员对劳务班组长进行二级交底，班组长对施工人员进行三级交底。施工过程中现场施工员全程管控。2施工现场准备主体结构施工悬挑层，且悬挑层外架全封闭完成。外墙结构面清理干净，其表面浮浆清理完成。外墙脚手架操作层脚手板铺设完成。3劳动力准备劳动力准备如下：序号班组名称人数1钻孔工62混凝土工63防水工34杂工64机械设备及材料准备施工机械：电钻（扩孔器）、发泡枪5.材料准备材料：32.5普通硅酸盐水泥、沙子、防水剂、膨胀剂、聚氨酯发泡剂、聚氨酯防水涂料。材料要求：水泥必须采用普通硅酸盐水泥，其强度等级为32.5级。水泥砂浆的配合比为1:2，其中膨胀剂掺量代换水泥量为水泥用量的12％。砂浆内掺入防水粉为水泥用量的4％，所有砂浆外加剂使用量以外加剂使用说明书为准。二、施工工艺流程1穿墙止水对拉螺杆孔洞封堵具体部位：地下结构有防水要求的部分1）逐个清理止水螺杆内外两侧丝杆上的水泥浆；2）将螺杆从丝孔拧出；3）清理孔口及周边，浇水湿润；4）用1:2干硬性水泥砂浆（添加防水剂及膨胀剂）堵塞内外侧孔口并抹平压光。5）外墙外侧采用三种不同颜色聚氨脂防水涂料涂抹三遍。第一遍为红色，直径150mm，厚0.5mm；第二遍为白色，直径100mm，厚0.5mm；第三遍为黑色，直径75mm，厚0.5mm。2剪力墙外墙穿墙螺杆孔洞封堵部位：地上结构剪力墙外墙部分1）将穿墙螺杆洞外侧用机械扩孔，并将扩孔部分的PVC管除去。扩孔深度为20mm，直径为30mm。2）清理孔内杂物垃圾，周边浇水湿润。3）在螺杆洞外侧堵塞1:2干硬性水泥砂浆（添加防水剂及膨胀剂）30mm深，并抹平压光。4）待外侧水泥砂浆终凝后，从内侧往螺栓孔中注入聚氨酯发泡，发泡距内侧墙边预留20mm，待发泡硬化后，用1:2干硬性水泥砂浆（添加防水剂及膨胀剂）对内侧螺杆洞进行封堵并抹平压光。5）外墙外侧采用三种不同颜色聚氨脂防水涂料涂抹三遍。第一遍为红色，直径150mm，厚0.5mm；第二遍为白色，直径100mm，厚0.5mm；第三遍为黑色，直径75mm，厚0.5mm。3混凝土外墙孔洞封堵部位：外墙剪力墙穿墙钢管、悬挑型钢等1)取出孔洞内钢管及预埋件，并将杂物垃圾清理干净；2）孔洞周壁凿毛，并浇水湿润周边范围100mm以上；3）支洞口两侧模板，模板超出洞口上方100mm；4）浇筑高于墙体混凝土等级一个标号的细石混凝土（掺入防水剂和膨胀剂），充分插捣密实；5）混凝土两侧模板在2～3d后拆除，做好养护工作;6）拆模后，凿除表面凸出的多余混凝土，并修补好混凝土缺陷。7）对剪力墙穿墙钢管洞，在洞口外侧采用三种不同颜色聚氨脂防水涂料涂抹三遍，第一遍为红色，直径150mm，厚0.5mm；第二遍为白色，直径100mm，厚0.5mm；第三遍为黑色，直径75mm，厚0.5mm。8）对剪力墙穿墙工字钢洞，在洞口外侧采用三种不同颜色聚氨脂防水涂料涂抹三遍，第一遍为红色，直径300mm，厚0.5mm；第二遍为白色，直径250mm，厚0.5mm；第三遍为黑色，直径200mm，厚0.5mm。4砌体外墙孔洞封堵1)取出孔洞内钢管及预埋件，清除孔洞内垃圾及周边残留的砌筑砂浆；2）浇水湿润孔洞及周边范围100mm以上；3）支洞口两侧模板，模板超出洞口上方100mm；4）浇筑C20细石混凝土（掺防水剂和膨胀剂），充分插捣密实；5）混凝土两侧模板在2～3d后拆除，做好养护工作;6)拆模后，凿除表面凸出的多余混凝土。外侧孔洞表面有缺陷须用1:2水泥砂浆修补。5剪力墙内墙螺杆洞封堵本工程剪力墙内墙螺杆洞采用聚氨酯发泡封堵。三、施工要点及质量要求1.孔边松散混凝土必须凿除。2.确保外墙螺栓孔洞内的PVC管套筒凿除。3.在封堵螺杆洞前应该注意螺杆洞的清理，不能留有木屑等杂物，及油渍，并凿成毛面。4.冲洗时须用钢丝刷清理。5.冲洗完后，应等没有明水时再封堵，但...
