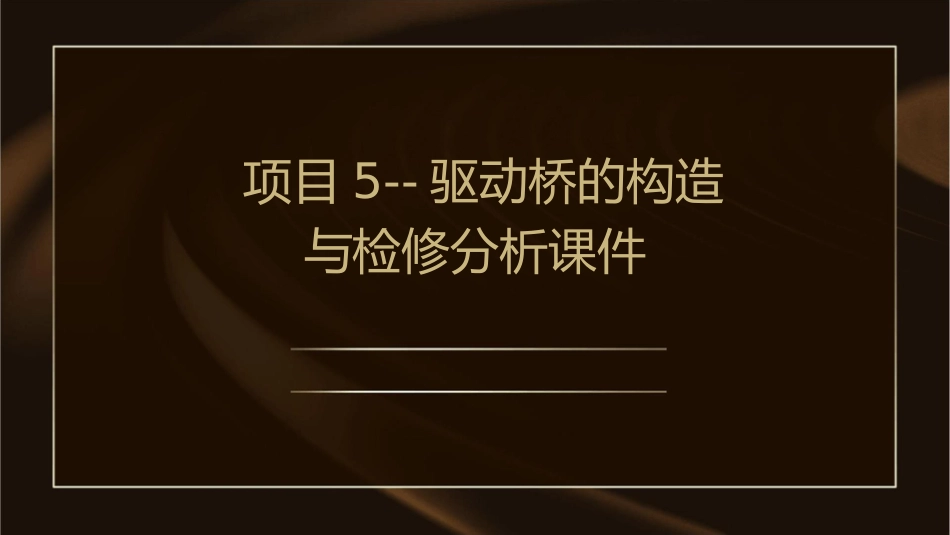

项目5--驱动桥的构造与检修分析课件VIP免费

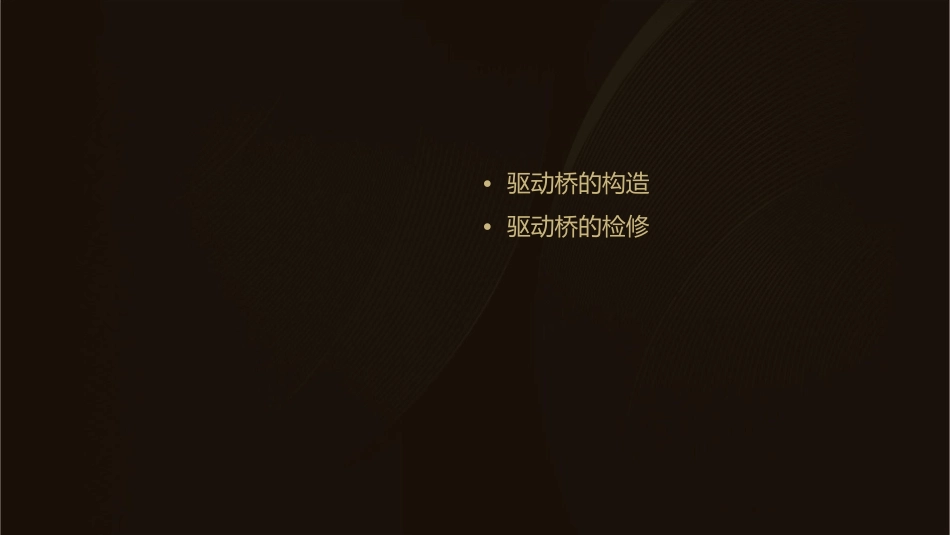

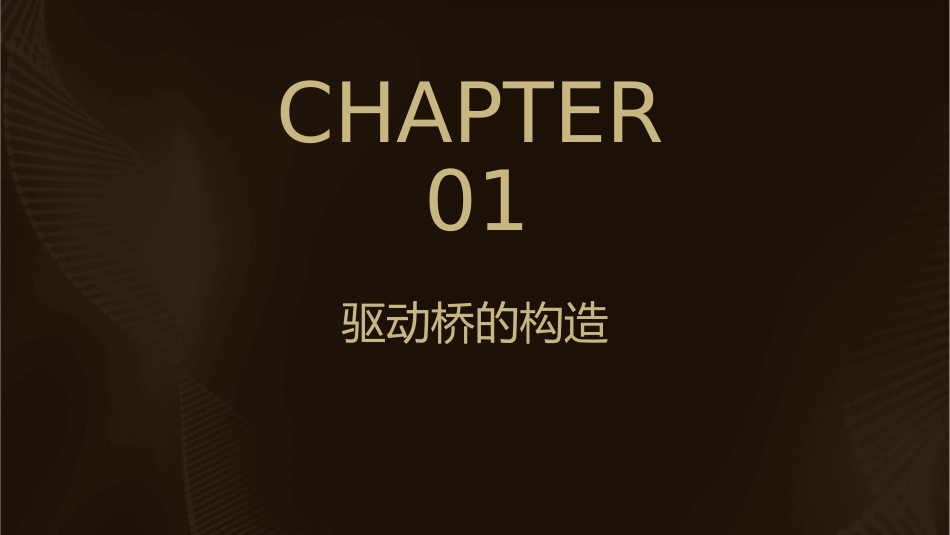

项目5--驱动桥的构造与检修分析课件•驱动桥的构造•驱动桥的检修CHAPTER01驱动桥的构造驱动桥的定义与功能总结词驱动桥是汽车传动系统中的重要组成部分，主要功能是实现动力的传递和减速。详细描述驱动桥位于传动系统的末端，将来自变速器的动力传递给车轮，实现车辆的行驶。此外，驱动桥通常还具备减速功能，通过主减速器降低转速和增加扭矩，以满足车辆行驶的需求。驱动桥的组成部件总结词驱动桥主要由主减速器、差速器、半轴和桥壳等部件组成。详细描述主减速器是驱动桥的核心部件，用于降低转速和增加扭矩。差速器用于实现两侧车轮的差速功能，使车辆能够顺利转弯。半轴将差速器的动力传递给车轮，而桥壳则作为支撑和保护其他部件的结构。驱动桥的工作原理总结词驱动桥的工作原理主要涉及动力的传递和减速。详细描述当发动机通过变速器和传动轴将动力传递到驱动桥时，主减速器开始发挥作用，通过齿轮的减速作用将转速降低，同时增加扭矩。随后，动力经过差速器分配给左右两侧的车轮，再通过半轴传递给车轮，使车辆得以行驶。在整个过程中，各部件协同工作，确保动力传递的顺畅和高效。CHAPTER02驱动桥的检修检修的重要性与频率重要性驱动桥是汽车传动系统中的重要组成部分，其正常工作对车辆行驶安全和性能至关重要。通过定期检修，可以及时发现并解决潜在问题，防止故障发生，确保行车安全。频率建议根据车辆使用情况和里程数，定期进行驱动桥的检修。一般来说，新车在行驶一定里程后需要进行首次检修，之后可以按照车辆制造商的建议进行定期检查。检修的内容与方法检查驱动桥壳体和轴承检查半轴和齿轮观察壳体有无裂纹、变形或渗漏，轴承是否正常转动，无卡滞或异响。如有问题，需及时更换或修复。检查半轴有无磨损、弯曲或裂纹，齿轮是否磨损严重或出现异响。如有异常，需更换半轴或齿轮。检查润滑系统测试传动效率检查驱动桥的润滑油是否清洁，油面高度是否合适。如需更换润滑油，应使用规定的润滑油型号和品牌。通过测试传动效率，可以判断驱动桥的工作状态是否正常。测试时，应将车辆置于平坦地面，挂入空挡，缓慢转动驱动轮，观察转动是否顺畅，有无异响。常见检修问题与解决方案驱动桥过热齿轮损坏可能是轴承装配过紧或润滑不良导致。应检查轴承装配情况，确保轴承间隙合适，同时检查润滑系统，更换润滑油或清洗轴承。可能是齿轮装配不当或润滑不良导致。应检查齿轮装配情况，确保齿轮间隙合适，同时检查润滑系统，更换润滑油或清洗轴承。半轴异响可能是半轴弯曲、轴承损坏或润滑不良导致。应检查半轴状况，更换损坏的轴承，同时确保润滑系统正常工作。CHAPTER03驱动桥的故障诊断与排除故障诊断的方法与步骤初步检查仪器检测道路试验数据分析使用专业检测设备，如示波器、万用表等，检测驱动桥相关部件的工作状态。观察车辆行驶状况、听车辆异响、检查油液泄漏等。在安全的路段进行试车，模拟实际行驶状态，观察并记录故障现象。对收集到的故障信息进行整理、分析，确定故障原因。常见故障类型与原因01020304齿轮损坏轴承损坏轴断裂油封漏油长期超载行驶、润滑不良、维护不当等。轴承质量不佳、安装不当、润材料缺陷、制造工艺问题、超载行驶等。油封老化、安装不当、润滑不滑不良等。良等。故障排除的方法与实例更换损坏部件调整间隙清洗和润滑修复断裂轴实例如齿轮、轴承等，需根据实际损坏情况选择合适的部件进行更换。如轴承间隙、齿轮啮合间隙等，需使用专业工具进行调整，确保间隙符合要求。对驱动桥进行彻底清洗，并加注合适的润滑油，确保各部件正常运转。对断裂的轴进行焊接或更换，确保其强度和稳定性。一辆货车在行驶过程中出现异响，经初步检查发现驱动桥有异常。通过仪器检测和数据分析，诊断为轴承损坏。更换轴承后，车辆恢复正常。CHAPTER04驱动桥的维护与保养维护保养的重要性010203确保车辆安全运行延长使用寿命提高车辆性能定期对驱动桥进行维护保养，可以及时发现并修复潜在的故障，确保车辆在行驶过程中安全可靠。适当的维护保养可以减缓部件磨损，从而延长驱动桥的使用寿命，降低更换成本。通过定期保养，可以优化驱动桥的性能，提高车辆的行驶...
