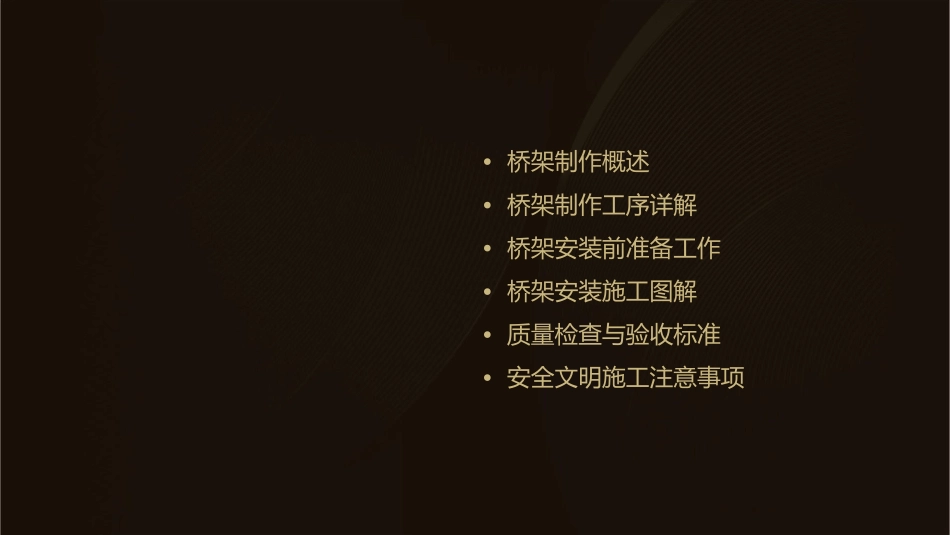

桥架制作安装工艺工序图解课件•桥架制作概述•桥架制作工序详解•桥架安装前准备工作•桥架安装施工图解•质量检查与验收标准•安全文明施工注意事项CHAPTER01桥架制作概述桥架定义与分类桥架定义用于支撑和固定电缆、管线等设备的金属结构架。桥架分类按材质可分为钢制桥架、铝合金桥架、玻璃钢桥架等；按结构可分为槽式桥架、托盘式桥架、梯式桥架等。桥架制作材料及工具材料角钢、槽钢、扁钢、钢板等金属材料，螺栓、螺母、垫圈等紧固件，焊条、焊丝等焊接材料。工具切割机、钻床、冲床、折弯机、焊接机等金属加工设备，钳子、扳手、螺丝刀等手工工具，卷尺、游标卡尺等量具。桥架制作工艺流程设计阶段焊接阶段根据工程需求，绘制桥架结构图纸，确定桥架类型、规格和数量。使用焊接机等设备对桥架进行焊接，确保结构的牢固性和稳定性。下料阶段清理阶段按照图纸要求，使用切割机等设备将金属材料切割成所需长度和形状。对焊接完成的桥架进行清理，去除焊渣、毛刺等杂质，确保表面光滑无毛刺。成型阶段检验阶段使用冲床、折弯机等设备对金属材料进行冲孔、折弯等加工，形成桥架的基本结构。对制作完成的桥架进行质量检验，确保其符合设计要求和质量标准。CHAPTER02桥架制作工序详解下料与切割工艺010203下料准备切割方式选择切割尺寸控制根据桥架型号和规格，准备相应的钢板、钢管等原材料。根据材料厚度和切割精度要求，选择合适的切割方式，如机械切割、激光切割等。严格控制切割尺寸，确保桥架各部件的准确配合。成型与弯曲工艺成型方式选择根据桥架形状和尺寸，选择合适的成型方式，如冲压、折弯等。弯曲半径控制在弯曲过程中，控制弯曲半径，避免过大或过小导致桥架变形或开裂。成型尺寸检测成型后对桥架各部件尺寸进行检测，确保符合设计要求。焊接与组装工艺焊接方式选择组装顺序确定根据桥架材料和结构特点，选择合适的焊接方式，如手工电弧焊、二氧化碳气体保护焊等。确定各部件的组装顺序，确保组装过程顺利进行。焊接质量控制紧固件选择严格控制焊接质量，避免出现气孔、夹渣等焊接缺陷。选择合适的紧固件，如螺栓、螺母等，确保桥架连接牢固可靠。CHAPTER03桥架安装前准备工作安装现场勘查与环境评估勘查现场对安装现场进行实地勘查，了解现场地形、地貌、地质等条件，评估安装难度和风险。环境评估评估安装现场的环境因素，如温度、湿度、腐蚀性等，确定桥架材质和防护措施。安装材料及设备清单核对核对材料清单检查设备状态根据设计要求，核对桥架、支架、紧固检查施工设备如起重机、电焊机、切割机等是否完好，确保施工顺利进行。件等材料的规格、型号、数量等是否齐全。VS安装施工方案编制与审批编制施工方案根据现场勘查和环境评估结果，结合设计要求，编制详细的施工方案，包括施工流程、安全措施、质量控制等。方案审批将施工方案提交给相关部门进行审批，确保方案符合规定和标准，获得施工许可。CHAPTER04桥架安装施工图解支吊架安装位置选择及固定方式图解支吊架位置选择支吊架固定方式根据桥架走向和现场实际情况，选择支吊架安装位置，确保支吊架能够承受桥架及线缆的重量。支吊架可采用膨胀螺栓、焊接等方式固定在结构体上，确保支吊架牢固可靠。桥架连接件安装顺序及方法图解连接件种类安装顺序安装方法包括直通、弯通、三通、四通等连接件，用于桥架之间的连接。按照施工图纸要求，确定连接件的安装顺序，确保连接件与桥架之间的配合紧密可靠。连接件可采用螺栓连接或焊接等方式固定在桥架上，确保连接牢固可靠。接地跨接处理措施图解接地跨接方式可采用接地线跨接或接地铜牌连接等方式实现桥架系统的接地跨接。接地跨接重要性接地跨接是确保桥架系统安全可靠运行的重要措施，能够有效降低系统接地电阻，提高系统防雷性能。接地跨接位置接地跨接应设置在桥架系统的起始端、终端及分支处，确保接地效果可靠。CHAPTER05质量检查与验收标准制作质量检查内容及方法钢材质量焊接质量检查钢材型号、规格是否符合设计要检查焊缝是否饱满、均匀，是否存在夹渣、气孔等焊接缺陷，焊接尺寸是否符合设计要求。求，钢材表面是否有锈蚀、麻点、划痕等缺陷。防腐处...
