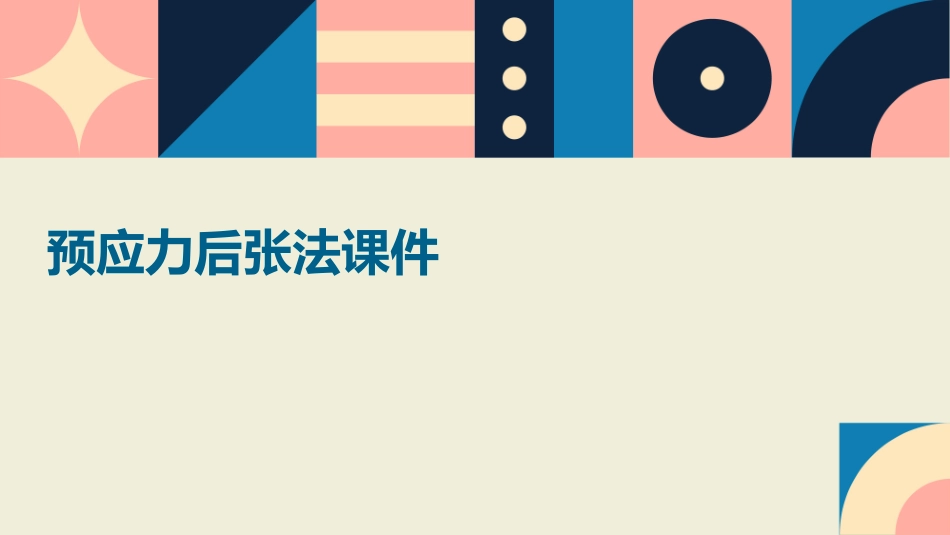

预应力后张法课件VIP专享VIP免费

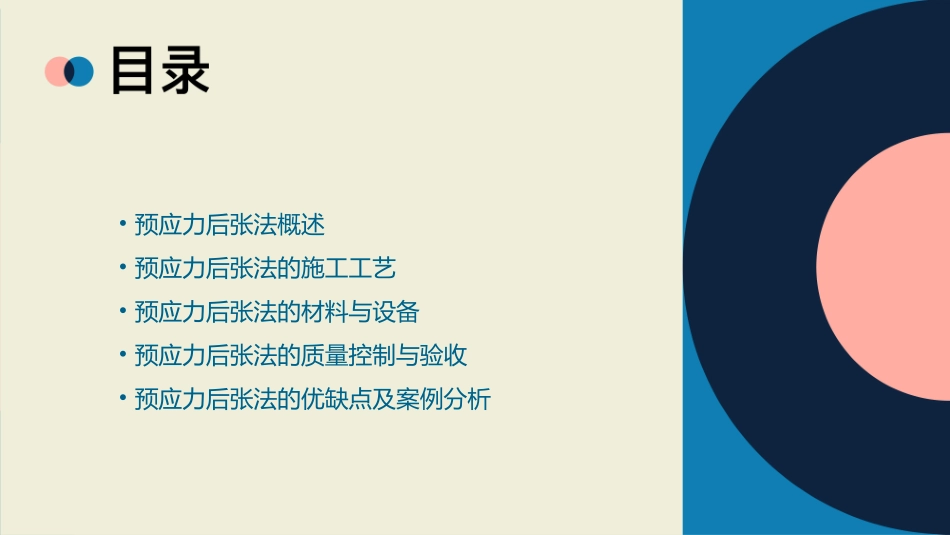

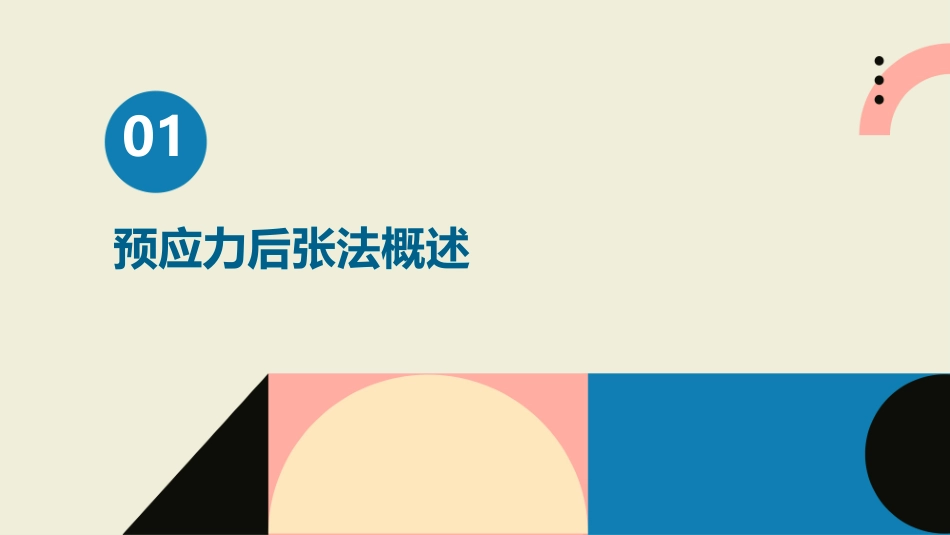

预应力后张法课件•预应力后张法概述•预应力后张法的施工工艺•预应力后张法的材料与设备•预应力后张法的质量控制与验收•预应力后张法的优缺点及案例分析01预应力后张法概述定义预应力后张法是一种在混凝土结构中施加预应力的方法，即在混凝土浇筑前预先设置预应力筋，通过张拉工艺使混凝土受到预压应力，以提高结构的承载能力和抗裂性能。特点预应力后张法具有高承载力、高抗裂性、高耐久性等优点，广泛应用于桥梁、楼房、水工等建筑和设施中。定义与特点大跨度桥梁、高速公路桥梁、城市立交桥等。桥梁工程高层建筑、大跨度跨度楼板、大型地下室等。楼房工程大型水坝、水电站、港口码头等。水工工程预应力后张法的应用领域预应力后张法的起源可以追溯到20世纪初，最初用于桥梁工程中。起源发展现状随着材料科学和施工技术的进步，预应力后张法不断完善和优化，逐渐扩展到各种建筑领域。目前，预应力后张法已经成为一种成熟的施工方法，广泛应用于国内外各类大型工程中。030201预应力后张法的发展历程02预应力后张法的施工工艺施工前的准备场地清理与布置确保施工现场干净整洁，合理规划材料堆放、加工和施工便道等区域。施工设备与材料准备根据施工需要，准备预应力筋、锚具、夹具、张拉设备等材料和设备，并进行质量检查。技术交底与培训对施工人员进行技术交底，确保他们熟悉施工工艺、安全操作规程和质量标准。预应力筋的安装按照设计要求，将预应力筋安装在模板或梁体上，确保位置准确、固定牢固。预应力筋的连接与交叉处理采用机械连接或焊接方式，对预应力筋进行连接；对交叉的预应力筋进行合理处理，确保不发生冲突。预应力筋下料与制作根据设计要求，对预应力筋进行切割、除锈、矫直和锚固端的制作。预应力筋的加工与安装根据预应力筋的规格和数量，选择合适的张拉设备和配套工具；对张拉设备进行标定，确保其精度和可靠性。张拉设备选择与标定根据设计要求和施工组织设计，确定合理的张拉顺序，确保施工安全和质量。预应力筋的张拉顺序根据设计要求的控制应力，进行预应力筋的张拉；同时观察伸长值的变化，确保符合设计要求。张拉控制应力与伸长值张拉完成后，对预应力筋进行锚固和锁定，确保其位置稳定、不回缩。锚固与锁定预应力筋的张拉与锚固根据设计要求和规范，选择合适的灌浆材料；按照配合比要求，进行灌浆材料的配制。灌浆材料选择与配制选择合适的灌浆设备和管材，按照设计要求布置灌浆管和排气管。灌浆设备与管道布置按照规范要求，进行灌浆施工，确保孔道灌浆密实、无空洞和气泡。灌浆施工工艺灌浆完成后，对锚具进行封锚处理，防止锈蚀和脱落。封锚工艺孔道灌浆与封锚03预应力后张法的材料与设备预应力筋是后张法预应力混凝土结构中的主要受力材料，通常采用高强度钢丝、钢绞线或精轧螺纹钢筋等。预应力筋需要具备高强度、低松弛、与混凝土粘结性能好等特点，以确保结构的安全性和耐久性。预应力筋的规格、数量和布置应根据结构设计进行选择和确定，以满足预应力的要求。预应力筋锚具与夹具锚具是用于固定预应力筋的专用连接器，能够传递预应力并保持锚固状态。夹具是用于夹持预应力筋的工具，用于在张拉过程中固定预应力筋的位置。锚具与夹具应具备足够的强度和刚度，以确保预应力筋的稳定性和可靠性。灌浆设备是用于制备和输送混凝土浆液的设备，包括搅拌机、注浆泵等。张拉设备和灌浆设备应根据工程需要进行选择和配置，以确保施工质量和安全。张拉设备是用于施加预应力的专用设备，包括液压千斤顶、电动油泵等。张拉设备与灌浆设备04预应力后张法的质量控制与验收确保预应力筋的规格、数量、位置符合设计要求，无损伤和锈蚀。预应力筋的加工和安装锚具、夹具的质量控制混凝土浇筑质量控制张拉工艺控制选用合格产品，确保锚固性能和夹持力满足设计要求。确保混凝土强度、密实度、平整度等符合设计要求，无蜂窝、麻面等现象。按照设计要求进行预应力筋的张拉，控制张拉力、伸长值和持荷时间，确保预应力筋的张拉质量。质量控制要点对预应力筋、锚具、夹具等进行外观检查，观察是否有损伤、锈蚀等现象。外观检测通过试验检测混凝土强度是否符合设计要求...
