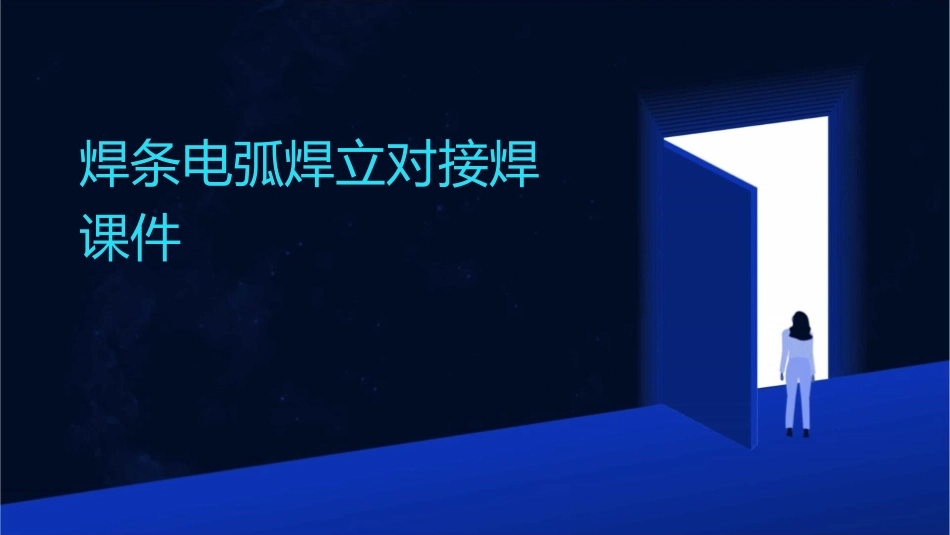

焊条电弧焊立对接焊课件VIP专享VIP免费

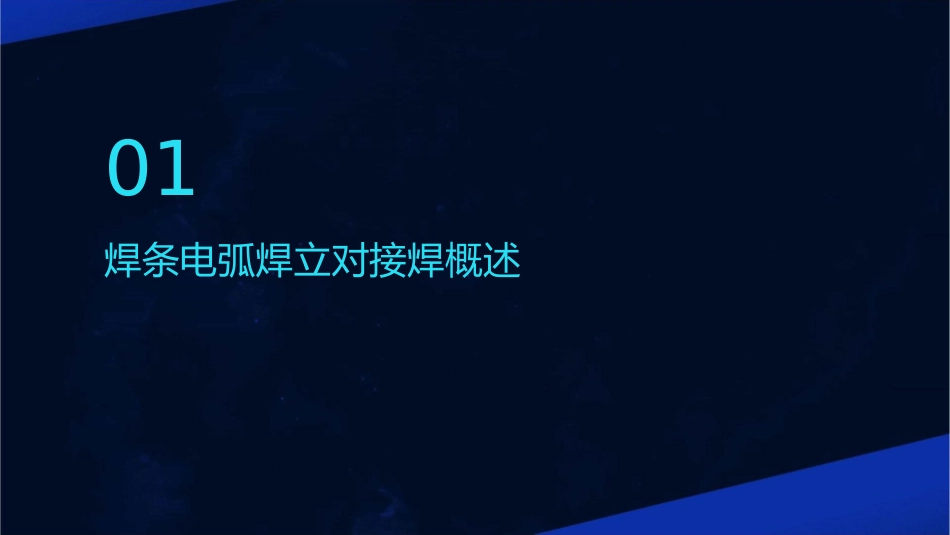

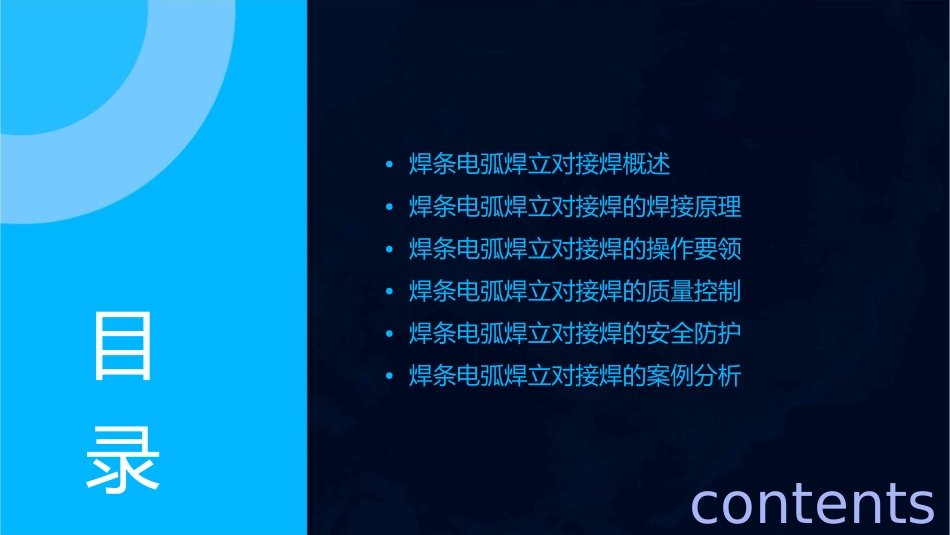

焊条电弧焊立对接焊课件•焊条电弧焊立对接焊概述•焊条电弧焊立对接焊的焊接原理•焊条电弧焊立对接焊的操作要领•焊条电弧焊立对接焊的质量控制•焊条电弧焊立对接焊的安全防护•焊条电弧焊立对接焊的案例分析目录contents01焊条电弧焊立对接焊概述定义与特点定义特点立对接焊是一种常见的焊接方法，具有操作简单、适应性强、成本低等优点。但同时，立对接焊也存在一些难点，如焊接变形、气孔等问题。立对接焊的分类与比较分类比较立对接焊的应用场景与优势成本低适应性强操作简单优势应用场景02焊条电弧焊立对接焊的焊接原理焊接电弧的产生与性质焊接电弧的产生焊接电弧的性质焊条的组成与作用焊条的组成焊条由焊芯和药皮组成。焊芯是金属丝，作为电极提供焊接所需的热量和填充金属；药皮是涂在焊芯表面的混合物，它决定着焊接过程的稳定性、焊缝的质量和焊接效果。焊条的作用焊条在焊接过程中起着重要的作用。一方面，它作为电极产生电弧，提供热量；另一方面，它作为填充金属，为焊缝提供必要的材料。焊接接头的形成过程焊接接头的形成过程在焊接过程中，电弧加热熔化焊条和工件的表面，形成熔池。随着电弧向前移动，熔池冷却凝固，形成焊接接头。焊接接头的质量要求为了获得良好的焊接接头，需要保证熔池的形成、熔合比的合理控制、焊接速度的稳定以及焊缝的外观质量。03焊条电弧焊立对接焊的操作要领焊接参数的选择与调整焊接电流焊条直径焊接电压引弧与稳弧的方法与技巧引弧方法稳弧措施运条与接头处理的技巧运条技巧接头处理04焊条电弧焊立对接焊的质量控制焊接缺陷的识别与预防气孔01夹渣02未熔合03焊接质量的检测与评估外观检测无损检测力学性能检测通过目视观察对焊缝的外观质量进行检测，包括焊缝宽度、高度、平整度等。评估标准可参考相关行业规范或标准。通过射线探伤、超声波探伤等方法对焊缝内部质量进行检测，判断是否存在气孔、夹渣、裂纹等缺陷。对焊接接头进行拉伸、弯曲、冲击等试验，以评估其力学性能是否符合要求。焊接变形的控制与矫正选择合适的焊接参数刚性固定。预置反变形机械矫正05焊条电弧焊立对接焊的安全防护焊接操作的安全规范010203焊接操作前检查操作场地安全焊接操作规范个人防护用品的选用与佩戴选用合适的防护用品佩戴防护用品的注意事项佩戴防护用品的培训和教育焊接事故的应急处理制定应急预案配备应急救援设备进行模拟演练06焊条电弧焊立对接焊的案例分析案例一：薄板对接焊的工艺优化总结词详细描述薄板对接焊是焊条电弧焊立对接焊的基础工艺，需掌握电流、电压、焊接速度薄板对接焊是指厚度在2-4mm的钢板对接，焊接时需选择合适的电流、电压和焊接速度，以确保焊缝成形美观，避免烧穿或未焊透等缺陷。焊接时，可采用左焊法或右焊法，根据个人习惯和操作熟练程度选择。VS等参数的合理调节。案例二：厚板对接焊的工艺控制总结词详细描述案例三：高强度钢对接焊的工艺应用要点一要点二总结词详细描述高强度钢对接焊是焊条电弧焊立对接焊的高级工艺，需选用合适的焊条和预热处理等措施，确保焊接质量和安全。高强度钢对接焊是指采用高强度钢（如Q345、Q420等）进行的钢板对接焊接。由于高强度钢具有较高的碳含量和合金元素含量，因此焊接时易产生裂纹、气孔和未熔合等缺陷。为保证焊接质量和安全，需选用合适的焊条（如低氢型或碱性焊条），并采取预热处理、层间温度控制等措施。在焊接过程中，要严格控制电流、电压和焊接速度等参数。案例四：不同材质对接焊的工艺探索THANKS感谢观看
