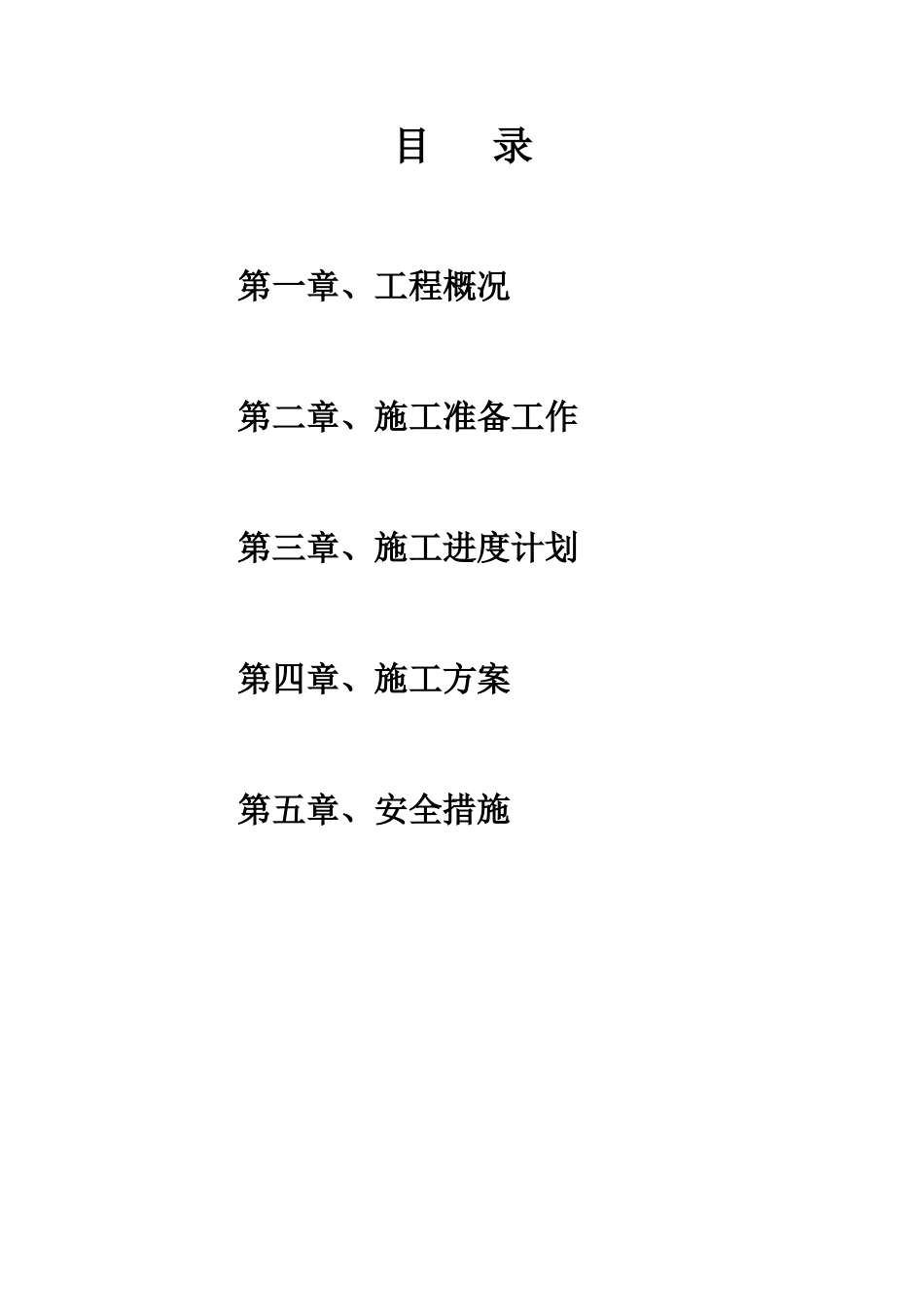

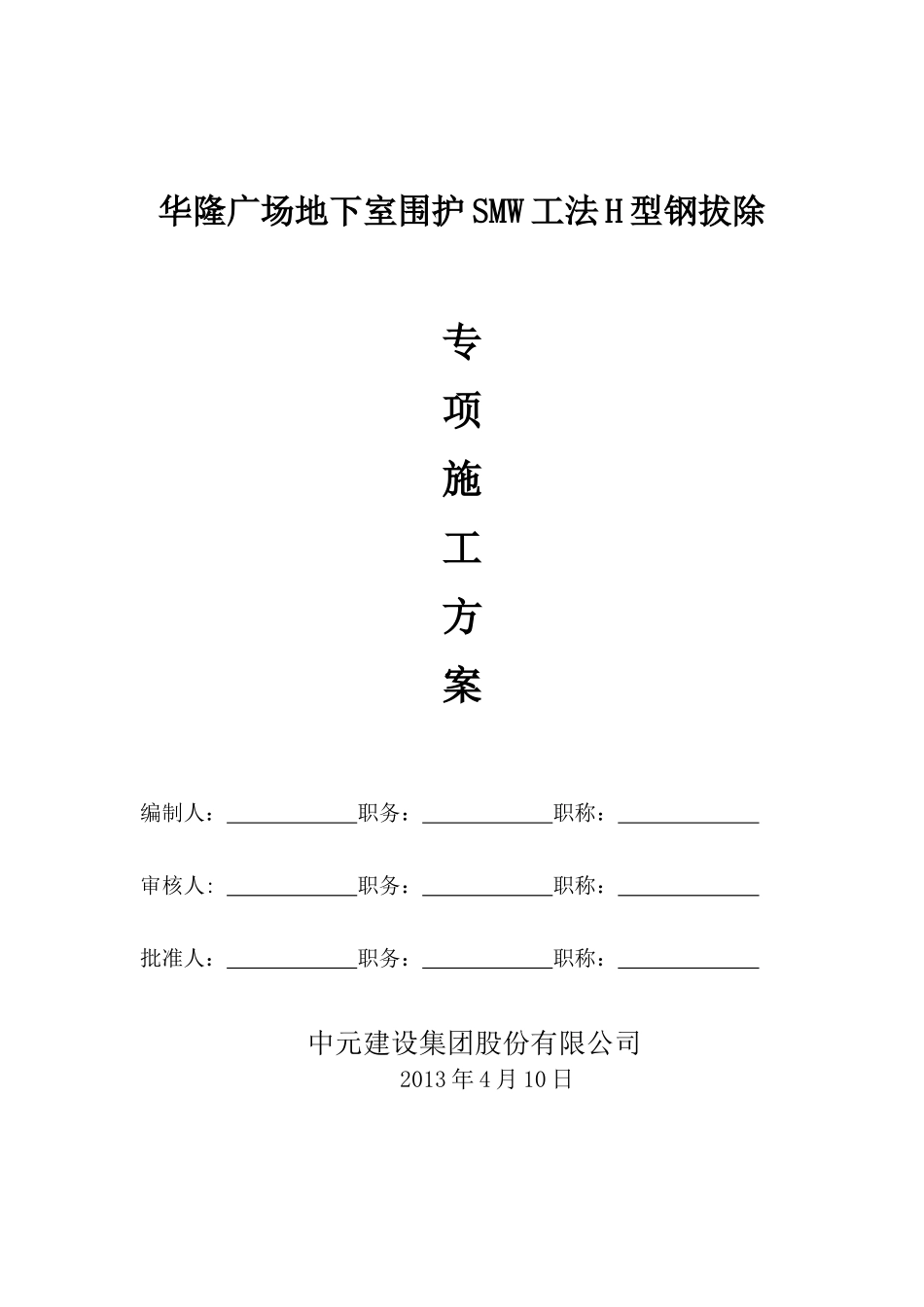

华隆广场地下室围护SMW工法H型钢拔除专项施工方案编制人：职务：职称：审核人:职务：职称：批准人：职务：职称：中元建设集团股份有限公司2013年4月10日目录第一章、工程概况第二章、施工准备工作第三章、施工进度计划第四章、施工方案第五章、安全措施第一章、工程概况一、工程概况1.1、现场情况本工程基坑围护采用SMW工法桩和冠梁和内支撑作为围护结构。SMW工法桩：850@600三轴水泥土搅拌桩，23%水泥用量，有效桩长16米，套打一孔，内插700×300×13×24H型钢，型钢长度16米，型钢水平间距1.2米,共517根。现地下工程全部完成，混凝土强度达到设计要求，侧墙完成结构防水，并回填砂土，经设计同意围护支撑可以拆除及H型钢拔除进行。目前，围护支撑的角撑已经完成拆除工作，边坡稳定。1.2、周边环境基坑周边为已建道路，有较多管线，因而整个工程施工期间需对周边道路建构筑物及地下管线等做好保护工作。二、施工难点及对策考虑本工程施工场地狭小，围护桩外有已建建筑、道路管线等，型钢起拔时可能会对周边管线、道路及已建建筑造成不利影响，拟采取以下措施进行控制：2.1、型钢起拔时采取分段拔一跳二的方式进行拔出。2.2、加强施工期间现场的监测工作，及时掌握被保护对象，做到信息化动态施工。三、拆除计划根据工程整体进度规划，考虑由基坑东北侧开始分段顺时针方向起拔型钢。第二章、施工准备工作一、人员配备施工前对施工班组人员进行上岗三级安全教育，同时，对所有的施工人员应对本项目工程的施工特点、技术要求要做到心中有数，特别对所采取的技术方案保证措施领会透彻，各班组、各工种要开展技术讨论，保证施工方案落到实处。根据施工进度计划与劳动力使用计划的安排，分批组织作业队伍进场。焊工、电工等特殊工种的作业人员均应持有专业上岗证书。二、现场准备（1）、施工前会同建设单位、监理单位、总包单位划分施工场地，清除场地施工障碍，确保作业立体空间畅通、地面平整宽敞。（2）、会同各参建单位确定施工流程，拟定配合计划。（3）、对场地的要求和总包需配合完成的工作A、总包单位需要回填地下室墙板和三轴围护之间的空隙，回填到混凝土围檩顶标高一致。土料回填后需用水充实，保证土方的强度和稳定性，土料不得选用淤泥、淤泥质土、膨胀土等不符合设计要求的土料。B、东侧为城市绿化带，吊车无法进入，故需在该处拆除临时围栏并修筑施工便道。C、总包需保持道路通畅，要求道路宽6M满足起汽吊及车辆的需要。三、机械设备准备对拟投入的施工机械设备全面进行检修、保养，确保机械性能良好，满足设计施工要求及正常运转。根据施工工作量，我司计划投入1辆25吨汽车吊和1套千斤顶拔桩设备。施工主要机械使用表设备名称液压千斤顶汽车吊货车规格型号200T25T15m数量2台1台1辆四、技术准备（1）技术交底针对工程性质和特点，召开全体施工人员的技术交底工作，要求投入施工人员(包括劳务人员)对本工程的施工难度、技术指标做到心中有数，对施工方案、施工顺序、工期领会透彻。（2）安全文明施工交底对投入施工的全体人员应进行三级安全教育，强调安全文明施工的重要性，制定安全文明目标，明确安全文明领导小组成员名单和岗位责任制，确保整个工程施工期间安全无事故。第三章、施工进度计划根据总包施工计划，我司进场进行H型钢顶拔工作，先行施工东北侧H型钢顶拔，本工程共有517根H型钢，拟安排一套型钢拔除设备进行作业，配备4~6人，其中起重工1～2人，计划在35日历天完成。第四章、施工方案拔除H型钢时，采用专用夹具及千斤顶以圈梁为反梁起拔回收H型钢。回收H型钢后，用6%的水泥浆填充H型拔除后的空隙。整个回收过程需包括下述两方面的工作：使用专用夹具及千斤顶以混凝土圈梁为反梁基座，起拔回收H型钢。拌制水灰比为0.5的水泥浆液，使其注浆充填H型钢拔出后的空隙，减少对周边管线的影响。1、施工安排本工程根据建设方安排的时间节点拔除H型钢，拟采用1台25吨汽车吊车配备一组千斤顶（两个型号QD-200T千斤顶）。2、H型钢拔除1）因周围施工立体空间小，故安排12小时作业，总包需清除作业场地20米范围内施工设备及物资，圈梁外8米范围内须设6米宽吊车行走通道。2...
