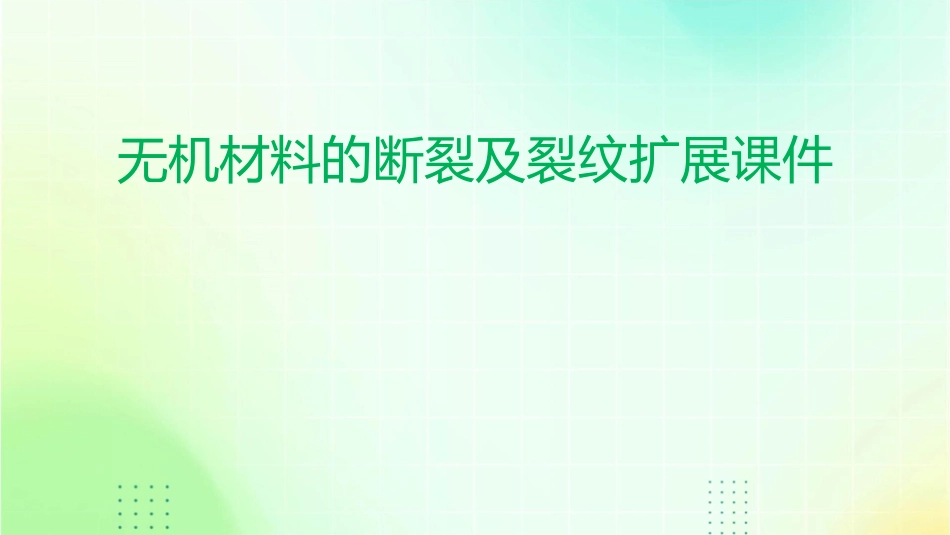

无机材料的断裂及裂纹扩展课件VIP免费

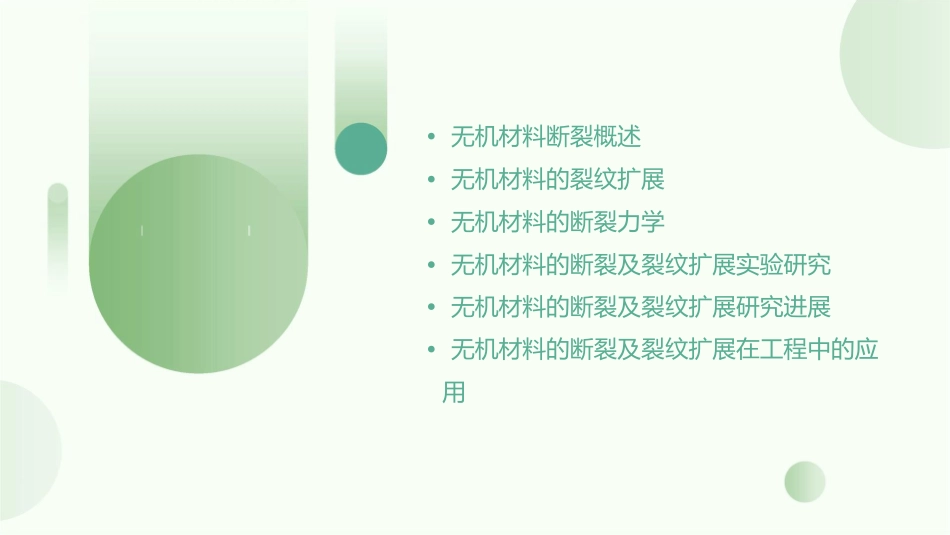

无机材料的断裂及裂纹扩展课件•无机材料断裂概述•无机材料的裂纹扩展•无机材料的断裂力学•无机材料的断裂及裂纹扩展实验研究•无机材料的断裂及裂纹扩展研究进展•无机材料的断裂及裂纹扩展在工程中的应用01无机材料断裂概述断裂定义与分类断裂定义断裂是指材料在应力或温度等外部因素作用下，内部应力超过材料强度，导致材料结构破坏的现象。断裂分类根据断裂机理，断裂可分为塑性断裂和脆性断裂两类。断裂过程及特点塑性断裂材料在塑性变形过程中，随着变形的增大，材料的内部应力不断积累，当应力超过材料的强度时，发生塑性断裂。脆性断裂材料在没有明显的塑性变形的情况下，突然发生断裂的现象。影响断裂的因素材料强度温度和湿度材料的强度是影响断裂的最重要因素之一。材料的强度越高，越不容易发生断裂。温度和湿度也会影响材料的强度和韧性，进而影响材料的断裂性能。应力集中加载速度应力集中是指在材料中存在的一些缺陷或不平整区域，这些区域容易产生应力集中，降低材料的强度。加载速度越快，材料的断裂时间越短，越容易发生脆性断裂。02无机材料的裂纹扩展裂纹扩展的机制塑性断裂当裂纹尖端进入塑性区时，裂纹扩展主要依赖于材料的塑性性质，裂纹面通常呈现出明显的塑性变形。弹性断裂在弹性阶段，裂纹扩展主要依赖于材料的弹性性质，裂纹尖端产生弹性应力场。脆性断裂脆性材料在较低的应力状态下发生断裂，裂纹扩展主要依赖于材料的脆性性质。裂纹扩展的动力学过程010203初始裂纹的形成裂纹的萌生和扩展最终断裂材料中存在初始的缺陷或应力集中点，这些缺陷在承受外部载荷时可能发展成为初始裂纹。初始裂纹在外部载荷的作用下逐渐扩大并萌生新的裂纹，这些裂纹相互作用并形成裂纹扩展的路径。当裂纹扩展到一定程度时，材料发生最终断裂。裂纹扩展的速率控制应力强度因子断裂韧性环境因素应力强度因子是控制裂纹扩展速率的一个重要参数，它表征了裂纹尖端附近应力场的强度。材料的断裂韧性是另一个控制裂纹扩展速率的重要参数，它表征了材料抵抗裂纹扩展的能力。环境因素如温度、湿度、压力等也会对裂纹扩展速率产生影响。例如，高温高湿的环境可能导致材料腐蚀和加速裂纹扩展。03无机材料的断裂力学线弹性断裂力学线弹性断裂力学的定义和适用范围010203线弹性断裂力学是研究材料在弹性范围内发生的断裂行为，适用于材料在断裂前没有发生塑性变形的情形。应力和应变的关系在材料发生断裂前，应力和应变的关系是线性的，遵循胡克定律。弹性模量和泊松比描述材料在弹性范围内对变形响应的两个重要参数是弹性模量和泊松比。弹塑性断裂力学弹塑性断裂力学的定义和适用范围01弹塑性断裂力学是研究材料在弹性和塑性范围内发生的断裂行为，适用于材料在断裂前发生一定程度的塑性变形。屈服准则和流动法则02描述材料从弹性状态进入塑性状态的准则和法则。塑性变形对断裂的影响03塑性变形会改变材料的内部结构和应力分布，从而影响材料的断裂性能。断裂力学在无机材料中的应用无机材料的断裂特点1无机材料如陶瓷、玻璃、混凝土等在断裂时具有脆性断裂的特点。断裂力学在陶瓷和玻璃中的应用利用断裂力学分析陶瓷和玻璃的断裂行为，优化其设计和制造过程。23混凝土的裂纹扩展利用断裂力学研究混凝土在承受荷载时的裂纹扩展行为，提高混凝土结构的可靠性。04无机材料的断裂及裂纹扩展实验研究实验方法与技术01020304试样制备加载设备裂纹扩展装置检测与测量方法采用精密的制备技术，确保试样的初始条件一致。使用高精度的加载设备，以控制应力或应变。设计特殊的裂纹扩展装置，以观察裂纹扩展行为。采用高精度的光学显微镜、扫描电子显微镜(SEM)、X射线衍射等方法进行检测和测量。实验数据分析数据处理数据统计数据对比对实验中获得的大量数据进行处理，包括裂纹长度、断裂强度、应力强度因子等。运用统计学方法对实验数据进行处理，如平均值、标准差等。将不同实验条件下的数据进行对比，以分析各种因素对材料断裂及裂纹扩展的影响。实验结果与讨论结果展示将实验结果以图表、图像等形式展示，以便更直观地观察和分析。结果讨论对实验结果进行深入讨论，分析各种因素对材料...
