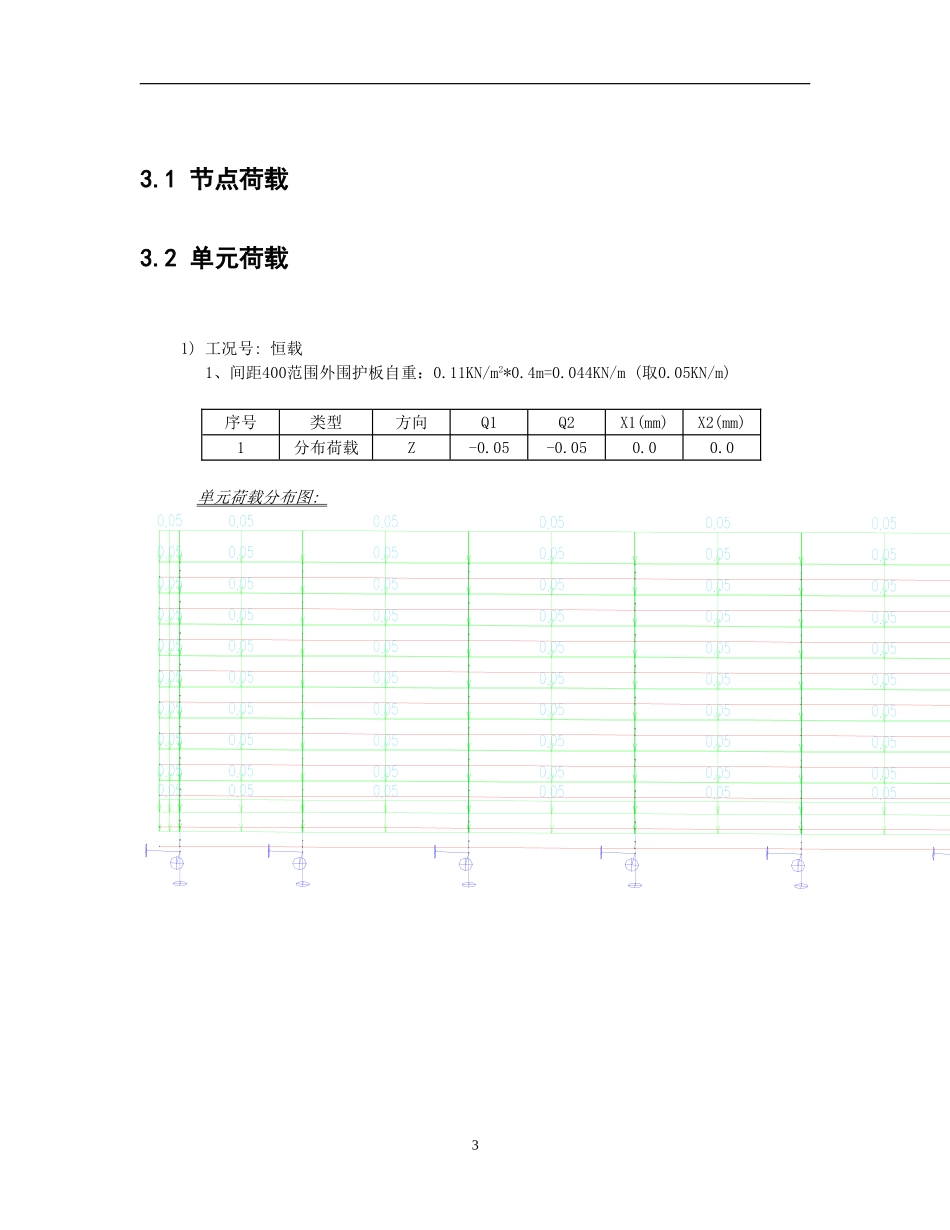

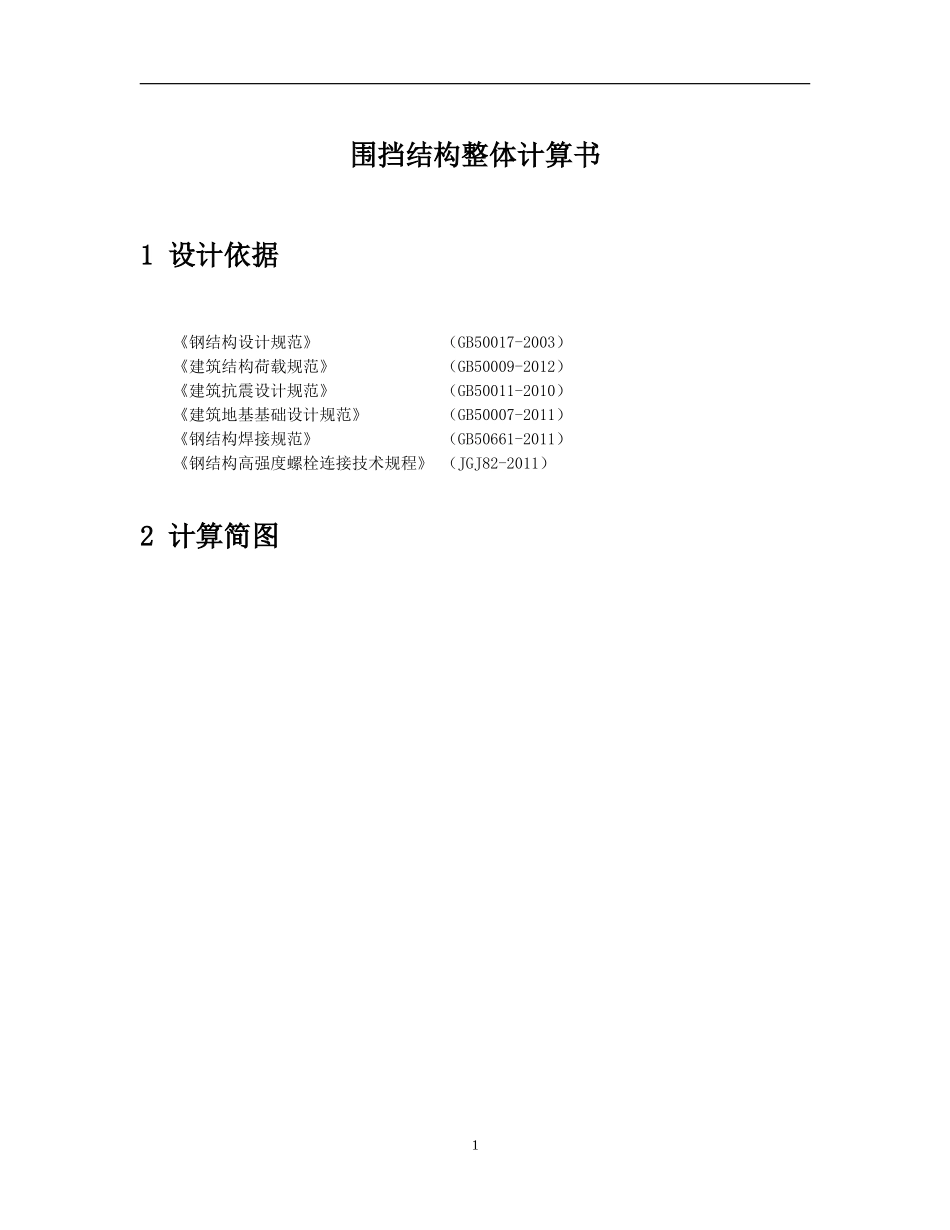

围挡结构整体计算书1设计依据《钢结构设计规范》（GB50017-2003）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《钢结构焊接规范》（GB50661-2011）《钢结构高强度螺栓连接技术规程》（JGJ82-2011）2计算简图1523525647648649650651652653655657659661663665667669671673675677679计算简图(圆表示支座，数字为节点号)3荷载与组合结构重要性系数：1.0023.1节点荷载3.2单元荷载1)工况号:恒载1、间距400范围外围护板自重：0.11KN/m2*0.4m=0.044KN/m(取0.05KN/m)序号类型方向Q1Q2X1(mm)X2(mm)1分布荷载Z-0.05-0.050.00.0单元荷载分布图:3恒载分布图2)工况号:活载1、人员触碰、倚靠产生的荷载：0.3KN/m2*0.4m=0.12KN(取0.2KN)序号类型方向Q1Q2X1(mm)X2(mm)1分布荷载3-3轴0.20.20.00.04单元荷载分布图:5活载分布图3)3)工工况号:最不利风荷载50年基本风压：0.55KN/m2单独墙体体形系数：1.3地面粗糙度：B基本风压设计值：0.55KN/m2*1.3*1.0*1.7=1.215KN/m2间距400mm范围内风荷载值：1.215KN/m2*0.4m=0.49kN/m序号类型方向Q1Q2X1(mm)X2(mm)1分布荷载3-3轴0.490.490.00.0单元荷载分布图:67风荷载分布图3.3其它荷载(1).地震作用规范：《建筑抗震设计规程》(上海规程)（DBJ08-9-92）地震烈度：7度(0.10g)水平地震影响系数最大值：0.08计算振型数：3建筑结构阻尼比：0.040特征周期值：0.90地震影响：多遇地震场地类别：Ⅳ类地震分组：第一组周期折减系数：1.00地震力计算方法：振型分解法8振型号周期（秒）10.207220.207230.1915(2).温度作用计算温差1：21.0度计算温差2：-19.0度3.4荷载组合(1)1.20恒载+1.40活载工况1(2)1.20恒载+1.40风载工况2(3)1.20恒载+1.40活载工况1+1.40x0.60风载工况2(4)1.20恒载+1.40x0.70活载工况1+1.40风载工况2(5)1.00恒载+1.40风载工况2(6)1.20恒载+1.40温度荷载(7)1.20恒载+1.40温度荷载(8)1.20恒载+1.40活载工况1+1.40x0.60温度荷载(9)1.20恒载+1.40活载工况1+1.40x0.60温度荷载(10)1.20恒载+1.40x0.70活载工况1+1.40温度荷载(11)1.20恒载+1.40x0.70活载工况1+1.40温度荷载(12)1.20恒载+1.40风载工况2+1.40x0.60温度荷载(13)1.20恒载+1.40风载工况2+1.40x0.60温度荷载(14)1.20恒载+1.40x0.60风载工况2+1.40温度荷载(15)1.20恒载+1.40x0.60风载工况2+1.40温度荷载(16)1.20恒载+1.40活载工况1+1.40x0.60风载工况2+1.40x0.60温度荷载(17)1.20恒载+1.40活载工况1+1.40x0.60风载工况2+1.40x0.60温度荷载(18)1.20恒载+1.40x0.70活载工况1+1.40风载工况2+1.40x0.60温度荷载(19)1.20恒载+1.40x0.70活载工况1+1.40风载工况2+1.40x0.60温度荷载(20)1.20恒载+1.40x0.70活载工况1+1.40x0.60风载工况2+1.40温度荷载(21)1.20恒载+1.40x0.70活载工况1+1.40x0.60风载工况2+1.40温度荷载(22)1.20恒载+1.20x0.50活载工况1+1.30水平地震94内力位移计算结果4.1内力4.1.1最不利内力各效应组合下最大支座反力设计值(单位：kN、kN.m)节点号控制组合号组合序号NxNyNzMxMyMzNx最大61-0.10.13.8-0.9-0.30.0Ny最大41-3.99.63.4-21.7-7.00.5Nz最大61-0.10.13.8-0.9-0.30.0Mx最大61-0.10.13.8-0.9-0.30.0My最大61-0.10.13.8-0.9-0.30.0Mz最大41-3.99.63.4-21.7-7.00.5523合力最大41-3.99.63.4-21.7-7.00.5Nx最小41-3.99.63.4-21.7-7.00.5Ny最小61-0.10.13.8-0.9-0.30.0Nz最小51-3.07.52.9-16.9-5.50.4Mx最小41-3.99.63.4-21.7-7.00.5My最小41-3.99.63.4-21.7-7.00.5Mz最小61-0.10.13.8-0.9-0.30.0Nx最大61-0.1-0.06.6-1.0-0.30.0Ny最大41-3.414.76.8-26.5-7.10.4Nz最大41-3.414.76.8-26.5-7.10.4Mx最大61-0.1-0.06.6-1.0-0.30.0My最大61-0.1-0.06.6-1.0-0.30.0Mz最大41-3.414.76.8-26.5-7.10.4525合力最大41-3.414.76.8-26.5-7.10.4Nx最小41-3.414.76.8-26.5-7.10.4Ny最小61-0.1-0.06.6-1.0-0.30.0Nz最小51-2.711.45.7-20.6-5.60.3Mx最小41-3.414.76.8-26.5-7.10.410节点号控制组合号组合序号NxNyNzMxMyMzMy最小41-3.414.76.8-26.5-7.10.4Mz最小61-0.1-0.06.6-1.0-0.30.0Nx最大61-0.3-0.16.6-0.4-0.20.0Ny最大41-2.87.98...
