集成电路课程设计模三计数器设计VIP免费

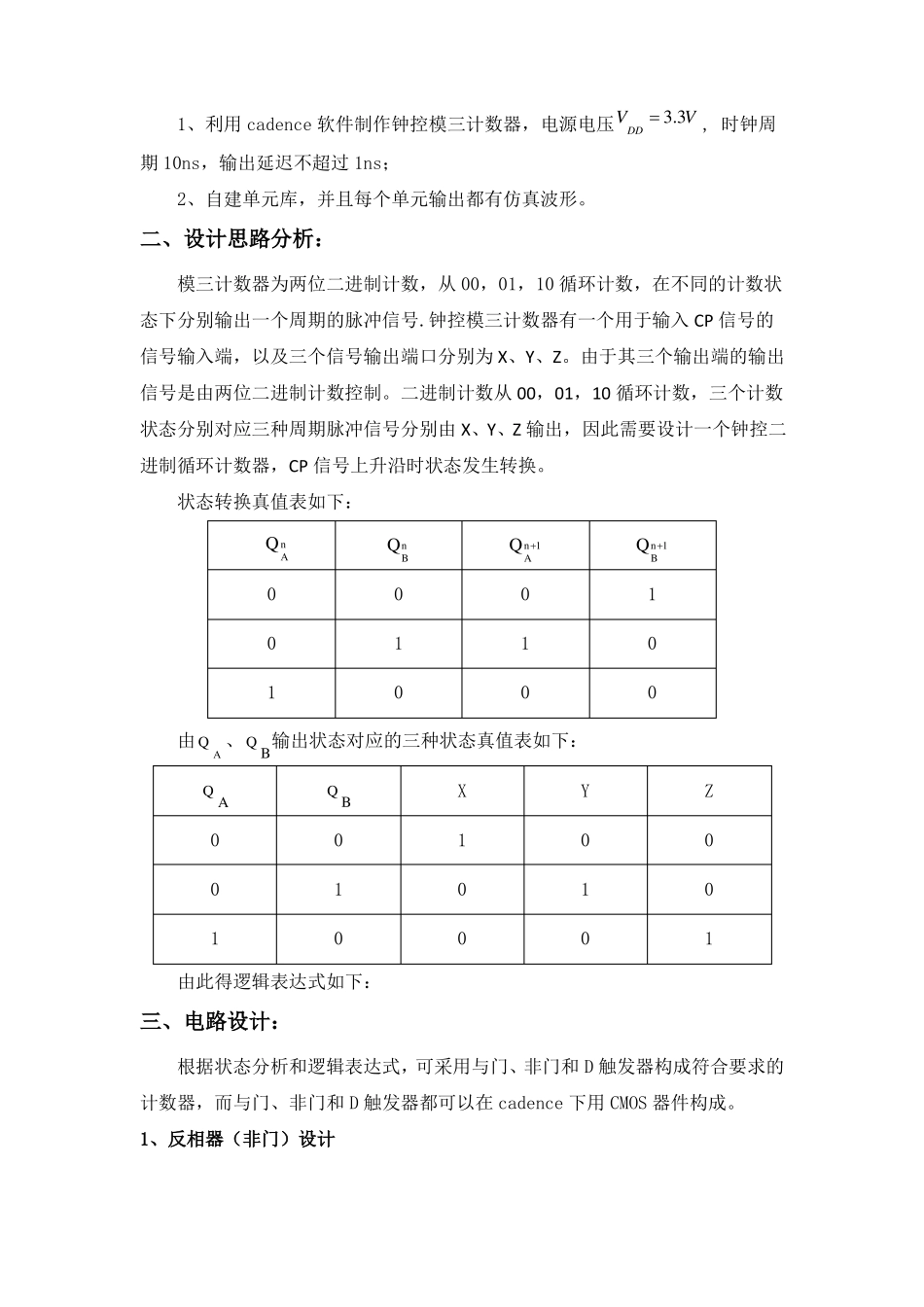

集成电路课程设计题目姓名学号专业班级模三计数器设计引言计数器在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，同时兼有分频功能，计数器是由基本的计数单元和一些控制门所组成，计数单元则由一系列具有存储信息功能的各类触发器构成，这些触发器有RS触发器、T触发器、D触发器及JK触发器等。计数器在数字系统中应用广泛，如在电子计算机的控制器中对指令地址进行计数，以便顺序取出下一条指令，在运算器中作乘法、除法运算时记下加法、减法次数，又如在数字仪器中对脉冲的计数等等。计数器可以用来显示产品的工作状态，一般来说主要是用来表示产品已经完成了多少份的折页配页工作。以电子计数器为代表的计数器于本世纪五十年代初问世,二十多年来发展十分迅速,目前的面貌已焕然一新,性能不断完善,功能不断扩大,自动化程度不断提高,早已冲破了早期只能用于测量频率或计数的概念而渗透到各个测量技术领域中,成为尖端科学研究、通讯、导航以及精密计量不可缺少的设备。在数字电子技术中应用的最多的时序逻辑电路。计数器不仅能用于对时钟脉冲计数，还可以用于分频、定时、产生节拍脉冲和脉冲序列以及进行数字运算等。但是并无法显示计算结果，一般都是要通过外接LCD或LED屏才能显示。大部分计数器如电子计数器等都经历了电子管、晶体管、集成电路三个发展阶段。集成电路的发展和应用,使计数器有可能采用最先进的电路元件和技术,因而电子计数器的性能更臻完美。随着计数器技术的不断发展与进步，计数器的种类越来越多，应用的范围越来越广，随之而来的竞争也越来越激烈。过硬的技术也成为众多生产厂商竞争的焦点之一。厂商为了在竞争中处于不败之地，从而不断地改进技术，增加产品的种类。现计数器的种类已增加到：电磁计数器、电子计数器、机械计数器（拉动机械计数器、转动机械计数器、按动机械计数器、测长机械计数器）、液晶计数器等，计数器的应用范围也遍布各个行业。本次课程设计是在小红帽系统上，利用cadence软件设计一个钟控模三计数器，实现三个周期的脉冲输出并且进行验证。主体设计一、实验要求：1、利用cadence软件制作钟控模三计数器，电源电压VDD3.3V,时钟周期10ns，输出延迟不超过1ns；2、自建单元库，并且每个单元输出都有仿真波形。二、设计思路分析：模三计数器为两位二进制计数，从00，01，10循环计数，在不同的计数状态下分别输出一个周期的脉冲信号.钟控模三计数器有一个用于输入CP信号的信号输入端，以及三个信号输出端口分别为X、Y、Z。由于其三个输出端的输出信号是由两位二进制计数控制。二进制计数从00，01，10循环计数，三个计数状态分别对应三种周期脉冲信号分别由X、Y、Z输出，因此需要设计一个钟控二进制循环计数器，CP信号上升沿时状态发生转换。状态转换真值表如下：QnAQnB1QnA1QnB001010010100由QA、QB输出状态对应的三种状态真值表如下：QAQBX100Y010Z001001010由此得逻辑表达式如下：三、电路设计：根据状态分析和逻辑表达式，可采用与门、非门和D触发器构成符合要求的计数器，而与门、非门和D触发器都可以在cadence下用CMOS器件构成。1、反相器（非门）设计首先，进入Cadence，建立个人工作目录。在登陆工作站后，于桌面空白处右键，tools-->Terminal，打开终端。在终端中输入mkdirmydir,然后进入自己的工作目录cdmydir。启动Cadence，在终端中输入命令icfb&出现Cadence初始界面，打开Cadence的主控窗口CIW(CommandInterpreterWindow)，随后建立个人工作库。单击菜单栏Tools-->LibraryManeger，打开LM(LibraryManeger)窗口，点击File-->New-->Library，打开NewLibrary窗口，在Name一栏输入要新建的库名zhengzhongfeng，然后单击OK确定。出现TechnologyFile设置窗口，选择第一项Compileanewtechfile，单击OK确定。出现LoadTechnologyFile窗口，建立名为zhengzhongfeng的新库。通过CIW来新建原理图，在CIW窗口File-->New-->CellView，弹出新建对话框，于LibraryName栏选择自己的工作库，如mylib，在CellName栏输入原理图名字，如invert，于Tool栏选择Composer-Schematic，此时ViewName栏自动变为schematic，最后单...
