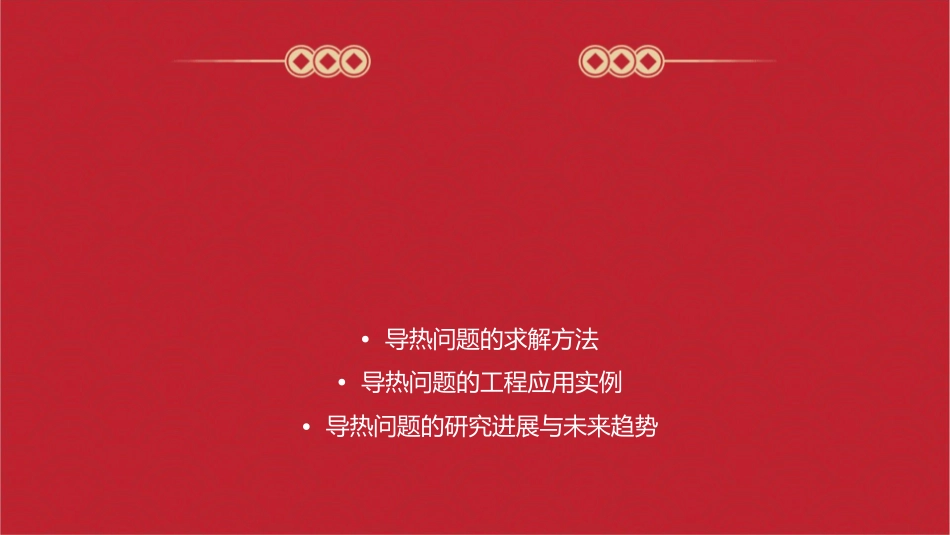

•导热问题的求解方法•导热问题的工程应用实例•导热问题的研究进展与未来趋势CHAPTER导热定义01导热是指物质在温差作用下，单位时间、单位面积的热流量。02导热是热量传递的一种方式，与热对流和热辐射并列。导热基本定律的表述导热基本定律又称为傅里叶定律，表述为：热流量与温度梯度和热传导系数成正比。数学表达式为：q=-λ*(gradT)其中：q为热流量，λ为热传导系数，gradT为温度梯度。导热基本定律的应用领域导热基本定律在多个领域都有广泛的应用，如建筑工程、机械工程、电子工程等。在建筑工程中，导热基本定律可用于计算材料的热传导系数，进而评估材料的保温性能和隔热性能。在机械工程中，导热基本定律可用于分析机器设备的散热问题，以确保设备在运行过程中的稳定性。在电子工程中，导热基本定律可用于研究芯片的散热设计，以确保芯片在高速运行时不会因过热而失效。CHAPTER温度场与导热系数温度场导热系数的物理意义表示材料在单位时间内、单位面积上传递的热量，与材料的材质、结构等因素有关。在物体内部或物体与环境之间，由于热传导而形成的空间温度分布。导热系数表示材料传导热量的能力，是材料的重要物理性质之一。傅里叶定律傅里叶定律的内容在导热过程中，单位时间内通过单位面积的热流量等于该处温度梯度与导热系数的乘积。傅里叶定律的数学表达q=-λ*grad(T)傅里叶定律的意义揭示了热流与温度梯度之间的关系，指导我们如何分析和解决导热问题。热传导方程热传导方程的建立010203基于能量守恒定律、傅里叶定律和物质守恒定律。热传导方程的数学表达∂u/∂t=α*(Δu/Δx)热传导方程的意义描述了物体内部温度分布随时间的变化情况，可以用来求解导热问题。CHAPTER导热材料的性能指标热导率比热容衡量材料导热性能的参数，表示材料在单位温度梯度下、单位时间内通过单位面积的热量。材料单位质量升高或降低1摄氏度所需的热量，反映材料的储能能力。热扩散率密度材料吸收热量并使其均匀分布的能力，是衡量材料导热性能的重要参数之一。材料的质量与体积之比，反映材料的致密程度。导热材料的分类与用途金属材料非金属材料复合材料具有良好的导热性能，广泛应用于电子、电力、化工等领域，如铜、铝、铁等。具有较高的热导率和良好的加工性能，用于制造散热器、导热片等，如石墨、硅胶等。由两种或两种以上不同材料组成，具有优异的导热性能和机械性能，用于制造电子器件、集成电路等，如碳纤维增强复合材料、金属基复合材料等。导热材料的热阻与传热效率热阻传热效率表示材料在单位时间内通过单位面积表示传热过程中实际传递的热量与理论最大热量之比，用于评价传热设备的性能。传递的热量与温度差之比，反映材料导热性能的劣化程度。热对流热辐射由于流体中温度不均匀而引起的质点流动，是传热的主要方式之一。由于物体发射电磁波而引起的能量传递，是传热的主要方式之一。CHAPTER解析法解析法是一种求解导热问题的经典方法，通过求解偏微分方程，得到物体内部温度分布的解析解。优点：精确度高，适用于简单形状和边界条件。缺点：求解过程复杂，对于复杂形状和边界条件难以应用。有限元法有限元法是一种将连续的求解域离散化为有限个单元的方法，通过单元组合得到近似解。优点：适用于复杂形状和边界条件，求解过程简单。缺点：计算量较大，需要较多的计算机资源。边界元法边界元法是一种只对物体边界进行离散化的方法，通过边界积分方程求解温度分布。优点：适用于复杂形状和边界条件，计算量较小。缺点：对于某些问题，边界元法可能不适用于非均匀介质或非线性导热问题。CHAPTER电子设备散热设计电子设备在运行过程中会产生大量热量，如果散热不良，会导致设备过热，影响性能甚至损坏。导热基本定律可以帮助工程师设计合理的散热系统，提高设备的可靠性和稳定性。导热系数：材料的导热性能对于散热设计至关重要。不同材料的导热系数差异较大，例如金属的导热系数较高，而塑料的导热系数较低。工程师需要根据实际需求选择合适的材料。对流换热：对流换热是散热设计中重要的一环。通过风扇、散热片等手段强化对流换热，可以加快热量的散发。工程师需要了解对...
