结构体系及布置课件VIP免费

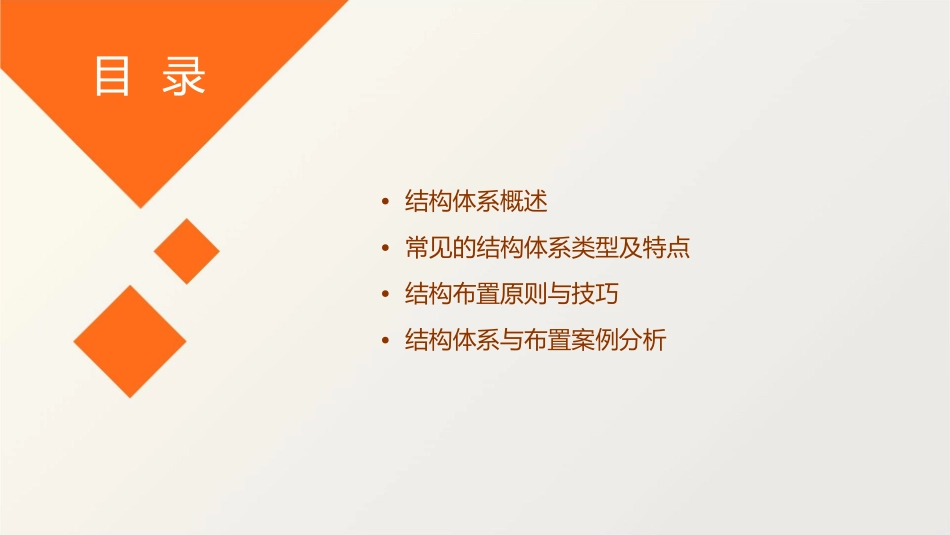

结构体系及布置课件目录•结构体系概述•常见的结构体系类型及特点•结构布置原则与技巧•结构体系与布置案例分析结构体系概述01结构体系的定义与分类定义：结构体系是指由基础、墙体、楼盖、屋盖等结构元素组成的整体，用于承受和传递荷载，保证建筑物的整体稳定性和安全性。分类砖混结构：由砖墙和钢筋混凝土楼盖、屋盖组成，适用于低层或多层住宅、办公楼等。框架结构：由梁柱组成的框架承受荷载，墙体不承重，适用于多层或高层建筑。剪力墙结构：利用建筑物内部的墙体作为承重和抵抗水平力的结构，适用于高层建筑。钢结构：利用钢材作为主要承重材料，具有高强度、轻质、施工速度快等优点，适用于超高层建筑、大跨度建筑等。结构体系的选择原则安全性适用性经济性可持续性结构体系应能承受设计荷载，保证建筑物的整体稳定性和安全性。结构体系应符合建筑物的使用功能要求，满足室内空间布局、设备安装等需要。结构体系应在满足安全性和适用性的前提下，尽量降低造价，提高经济效益。结构体系应采用环保、节能的材料和技术，符合绿色建筑的要求。结构体系在建筑设计中的重要性1.A决定建筑物的整体形态和空间布局：结构体系影响建筑物的安全性和稳定性：结构体系1.B度、跨度等，进而决定室内空间布局和使用功能。的选型和设计直接影响建筑物的整体形态、高是建筑物承受荷载、抵抗外力的重要组成部分，其设计合理与否直接关系到建筑物的安全性和稳定性。1.C影响建筑物的经济性和适用性：合理的结构因此，在建筑设计中，应根据项目的具体情1.D况和要求，选择合适的结构体系和布置方式，确保建筑物的安全性、稳定性、经济性和适用性。体系设计可以降低建筑物造价，提高经济效益；同时，也能满足建筑物的使用功能要求，提高适用性。常见的结构体系类型及特点02框架结构体系定义01框架结构体系由梁和柱通过节点连接构成，承受垂直和水平荷载，提供空间的刚度和稳定性。特点02框架结构体系具有较大的空间灵活性和开放性，适用于需要大空间和多功能的建筑物。框架结构的刚度较低，一般需要设置支撑或剪力墙来增强结构的抗震性能。应用范围03框架结构体系广泛应用于办公楼、商业中心、工业厂房等建筑物中。剪力墙结构体系定义01剪力墙结构体系利用墙体作为主要的抗侧力构件，承受水平荷载并传递至基础。墙体同时起到围护和承重的作用。特点02剪力墙结构体系具有较高的刚度和抗震性能，能够提供良好的居住和工作环境。由于墙体同时承担围护和承重功能，因此建筑物的立面设计和空间布局受到一定限制。应用范围03剪力墙结构体系常用于住宅、酒店、学校等建筑物中。框架-剪力墙结构体系定义框架-剪力墙结构体系是框架结构和剪力墙结构的组合，共同承受垂直和水平荷载。框架承担部分荷载并提供空间布局灵活性，剪力墙增强结构的整体刚度和抗震性能。特点框架-剪力墙结构体系结合了框架结构和剪力墙结构的优点，具有较高的抗震性能和空间灵活性。通过合理布置剪力墙，可以实现建筑物良好的抗震性能和空间功能需求。应用范围框架-剪力墙结构体系适用于高层建筑、综合体、医院等多种类型的建筑物。结构布置原则与技巧03结构布置的基本原则安全性原则功能性原则1.A1.B1.D结构布置必须确保建筑物的安全，防止因结构结构布置需满足建筑物的使用功能，根据建筑物的类型、用途、人流、物流等因素，进行合理的空间划分和结构设计，以达到最佳的使用效果。问题导致的安全事故。包括选择合适的结构类型、材料、施工工艺等，以及进行合理的荷载分析和结构分析等。经济性原则美观性原则1.C结构布置应在保证安全和功能的前提下，尽可能地降低建筑成本。包括优化结构形式、减少材料消耗、提高施工效率等。结构布置应考虑建筑物的美观和协调性，使建筑物在满足功能和安全的同时，具有良好的视觉效果和审美价值。结构布置的常见技巧对称布置悬挑结构通过对建筑物进行对称布置，可以提高建筑物的整体稳定性和抗震性能，同时使建筑物更加美观和协调。利用悬挑结构可以实现建筑物的空间延伸和视觉效果的增强，提高建筑物的现代感和独特性。空心结构复合结构在建筑物的结构布置中，采用空心结构可以减轻建筑物的自重...
