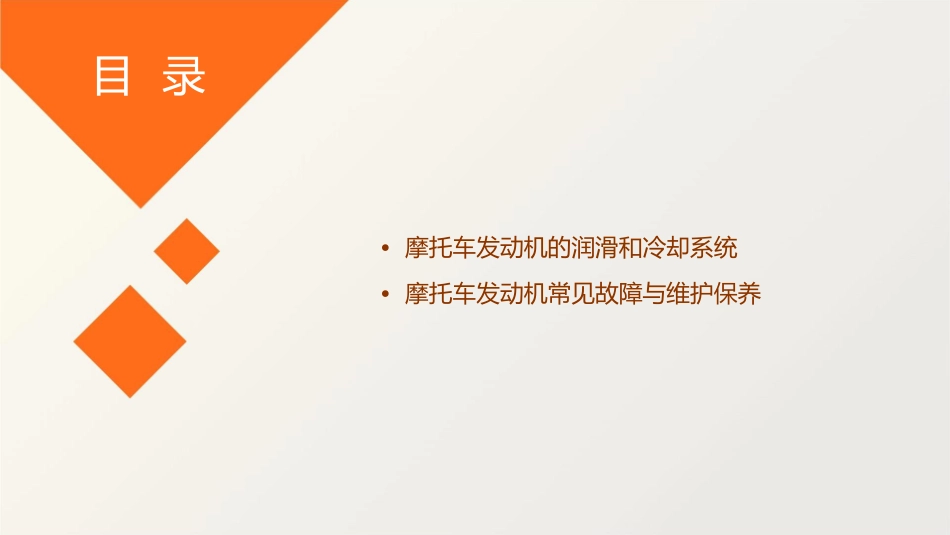

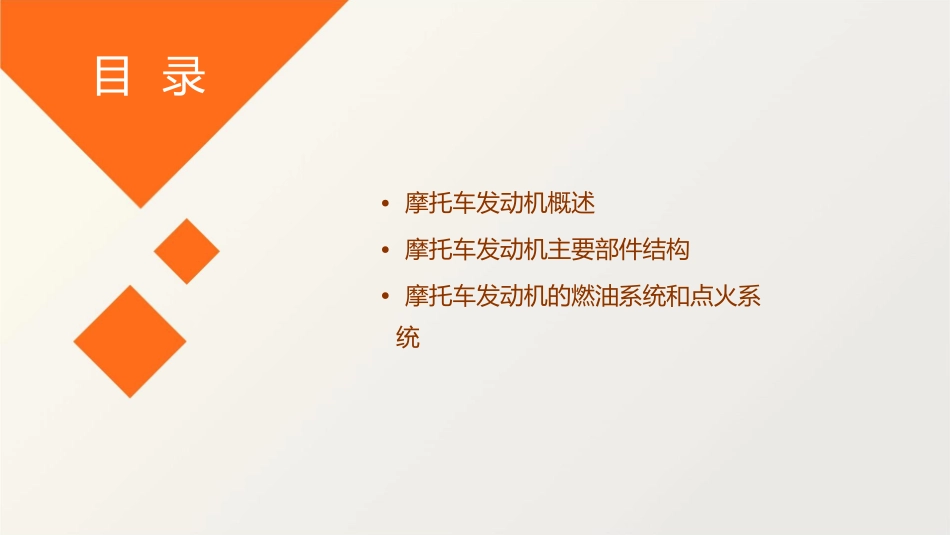

摩托车发动机结构基础课件目录•摩托车发动机概述•摩托车发动机主要部件结构•摩托车发动机的燃油系统和点火系统目录•摩托车发动机的润滑和冷却系统•摩托车发动机常见故障与维护保养摩托车发动机概述01发动机的定义和作用定义发动机是一种将燃料燃烧产生的热能转化为机械能，从而驱动摩托车行驶的装置。作用发动机是摩托车的动力来源，通过燃烧汽油或柴油等燃料，产生高温高压燃气推动活塞运动，进而驱动摩托车行驶。发动机的性能直接影响到摩托车的动力性、经济性和排放性能。摩托车发动机的类型两冲程发动机两冲程发动机是指完成一个工作循环需要两个冲程的发动机，其燃烧过程相对简单，但油耗和排放较高。四冲程发动机四冲程发动机是指完成一个工作循环需要四个冲程的发动机，其燃烧过程较复杂，但油耗和排放相对较低，是目前摩托车主流的动力系统。摩托车发动机的基本工作原理进气冲程：活塞下行，进气门打开，混合气进入气缸。压缩冲程：活塞上行，进气门关闭，混合气被压缩，温度和压力升高。燃烧冲程：点火系统点燃混合气，燃烧产生的高温高压气体推动活塞下行。排气冲程：活塞再次上行，排气门打开，燃烧后的废气排出气缸。以上内容即为摩托车发动机的基本概述，了解这些基础知识有助于深入理解摩托车的工作原理和性能特点。摩托车发动机主要部件结构02缸体和缸头缸体缸体是发动机的主体部分，它通常是由铝合金或铸铁材料制成。缸体内部有一个或多个气缸，用于容纳活塞和燃烧室。缸体的外部通常装有散热片，以增加散热面积，降低发动机温度。缸头缸头位于缸体的上方，与缸体紧密配合，构成燃烧室。缸头内装有进气门、排气门和火花塞等部件。缸头的材料通常是铝合金，具有良好的散热性能。曲轴和连杆曲轴曲轴是发动机的关键部件之一，它负责将活塞的往复运动转化为旋转运动，以驱动摩托车车轮。曲轴通常由高强度钢制成，具有良好的抗疲劳性能。连杆连杆连接活塞与曲轴，将活塞的往复运动传递给曲轴。连杆通常由高强度铝合金或钢制成，具有轻量化、高强度和耐磨损等特点。配气机构1.A气门：气门负责控制进气和排气过程，保证燃凸轮轴：凸轮轴是配气机构的核心部件，1.B烧室内空气的流通。气门通常由高强度钢制成，具有良好的耐热性和耐腐蚀性。它通过凸轮推动气门开闭。凸轮轴通常由高强度钢制成，具有良好的耐磨损和抗疲劳性能。1.C气门弹簧：气门弹簧用于保证气门在关闭时以上内容仅为摩托车发动机主要部件结构1.D的简要介绍，实际发动机结构可能因不同型号和品牌而有所差异。要深入了解摩托车发动机结构，建议参考专业教材或咨询专业技师。能够紧密贴合缸头，防止气体泄漏。气门弹簧通常采用高强度钢丝制成，具有良好的弹性和耐疲劳性能。摩托车发动机的燃油系统和点火系统03燃油系统组成部分工作原理1.A1.C1.B1.D摩托车发动机的燃油系统主要由油箱、燃油泵、燃油滤清器、喷油嘴等部分组成。燃油从油箱经过燃油泵被吸入，经过滤清器过滤后，由喷油嘴喷入发动机燃烧室与空气混合燃烧。燃油供应方式故障维修摩托车发动机的燃油供应方式分为化油器式和燃油喷射式两种。其中，燃油喷射式供应方式能够更加精确地控制燃油的喷射量和喷射时间，提高燃油的利用率和发动机的性能。常见的燃油系统故障包括燃油泵失效、喷油嘴堵塞等。维修时需要根据故障情况进行相应的部件更换或清洗维修。点火系统•组成部分：摩托车发动机的点火系统主要由点火线圈、火花塞、点火开关等部分组成。•工作原理：点火线圈产生高压电，通过火花塞点燃发动机燃烧室内的混合气，从而使发动机正常运转。•点火方式：摩托车发动机的点火方式分为蓄电池点火式和磁电机点火式两种。其中，磁电机点火式不需要外部电源，能够自主产生高压电进行点火，具有更高的可靠性和稳定性。•故障维修：常见的点火系统故障包括点火线圈损坏、火花塞磨损等。维修时需要检查点火线圈和火花塞的状态，根据需要进行更换或清洗维修。同时，也需要检查点火开关是否正常工作，确保点火系统能够正常工作。摩托车发动机的润滑和冷却系统04润滑系统第二季度第一季度第三季度第四季度组成部分工作原理润滑方式注意事项润滑系统主要...
