建筑图CAD中各线型名称英文缩写对应表VIP免费

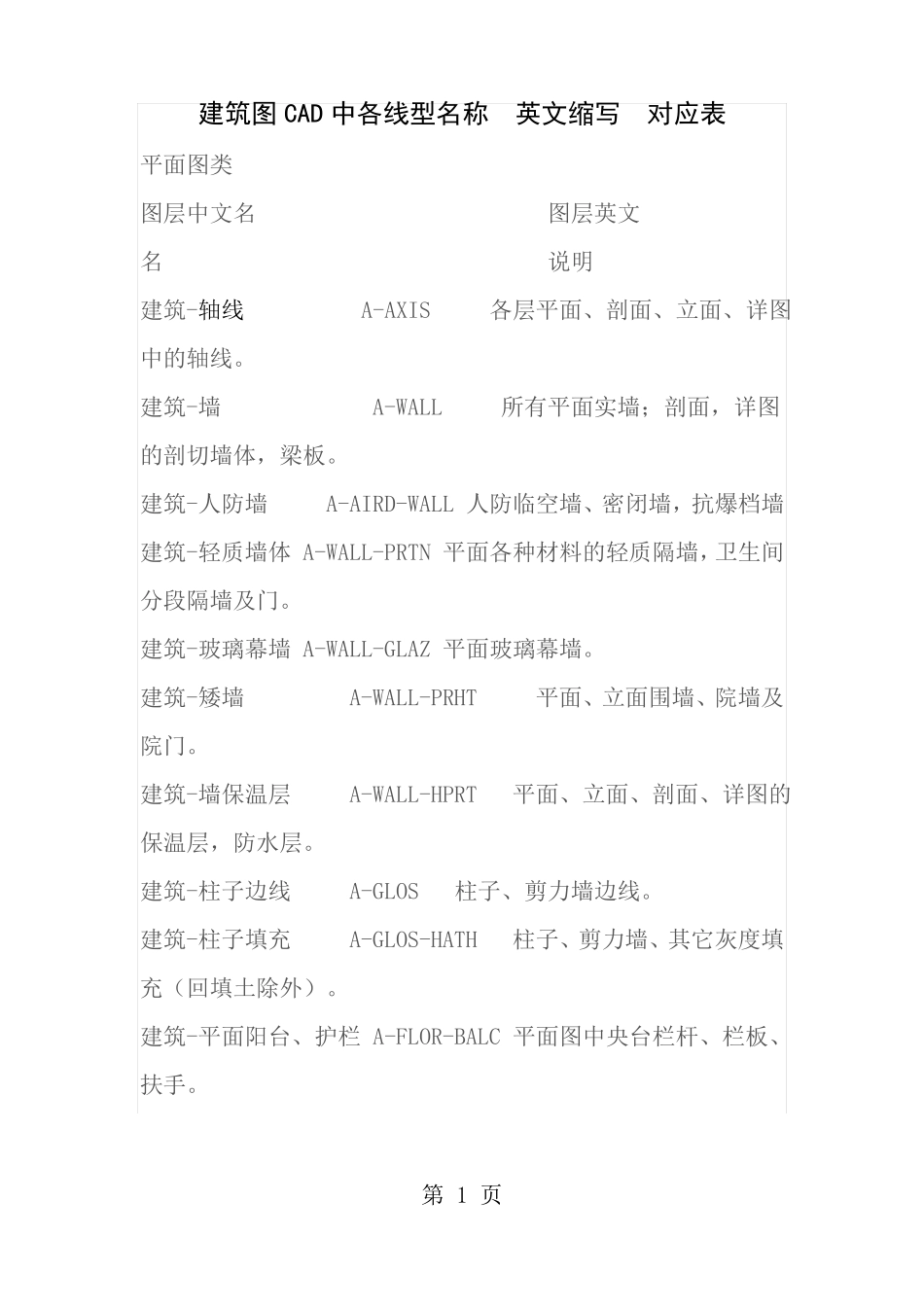

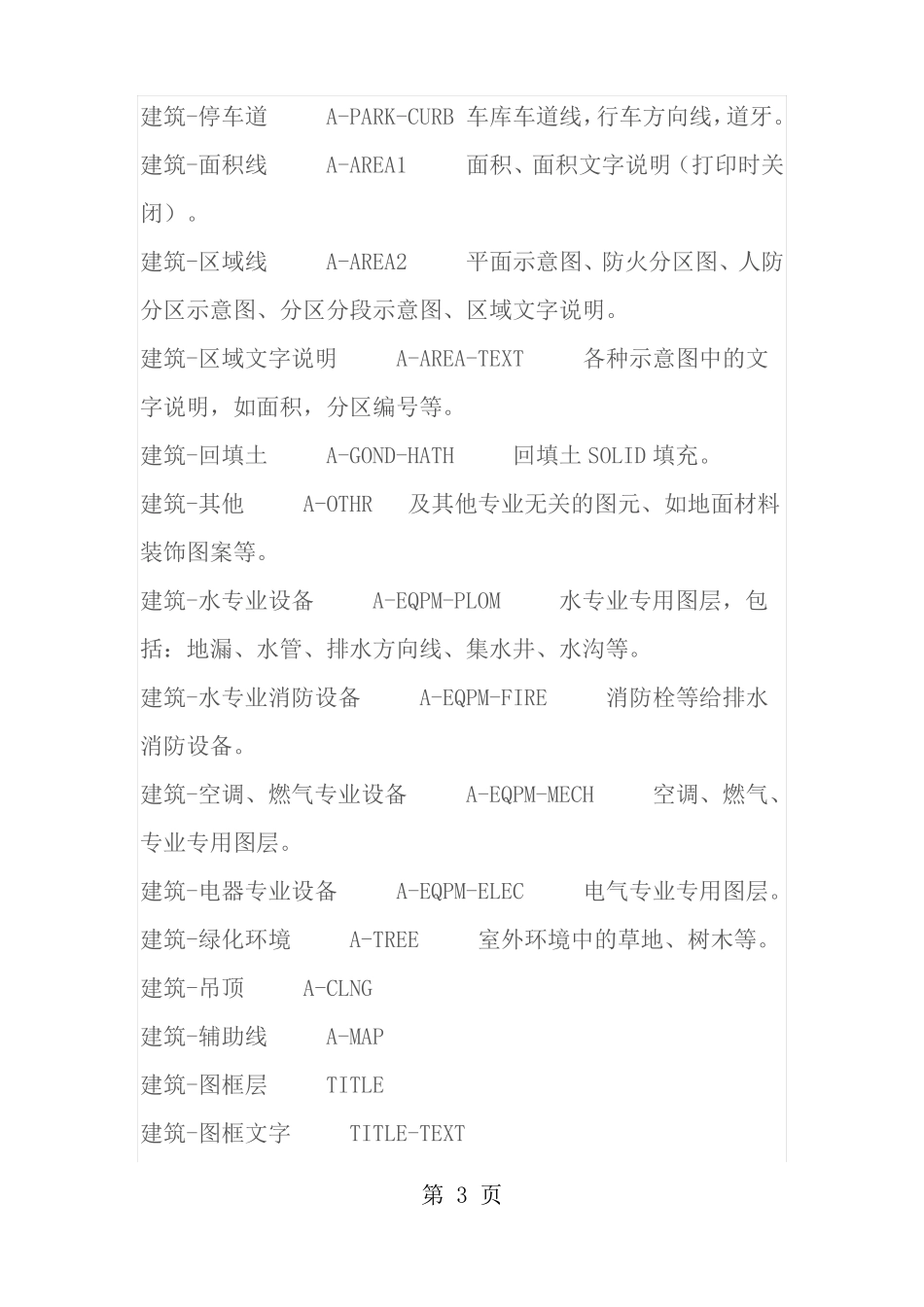

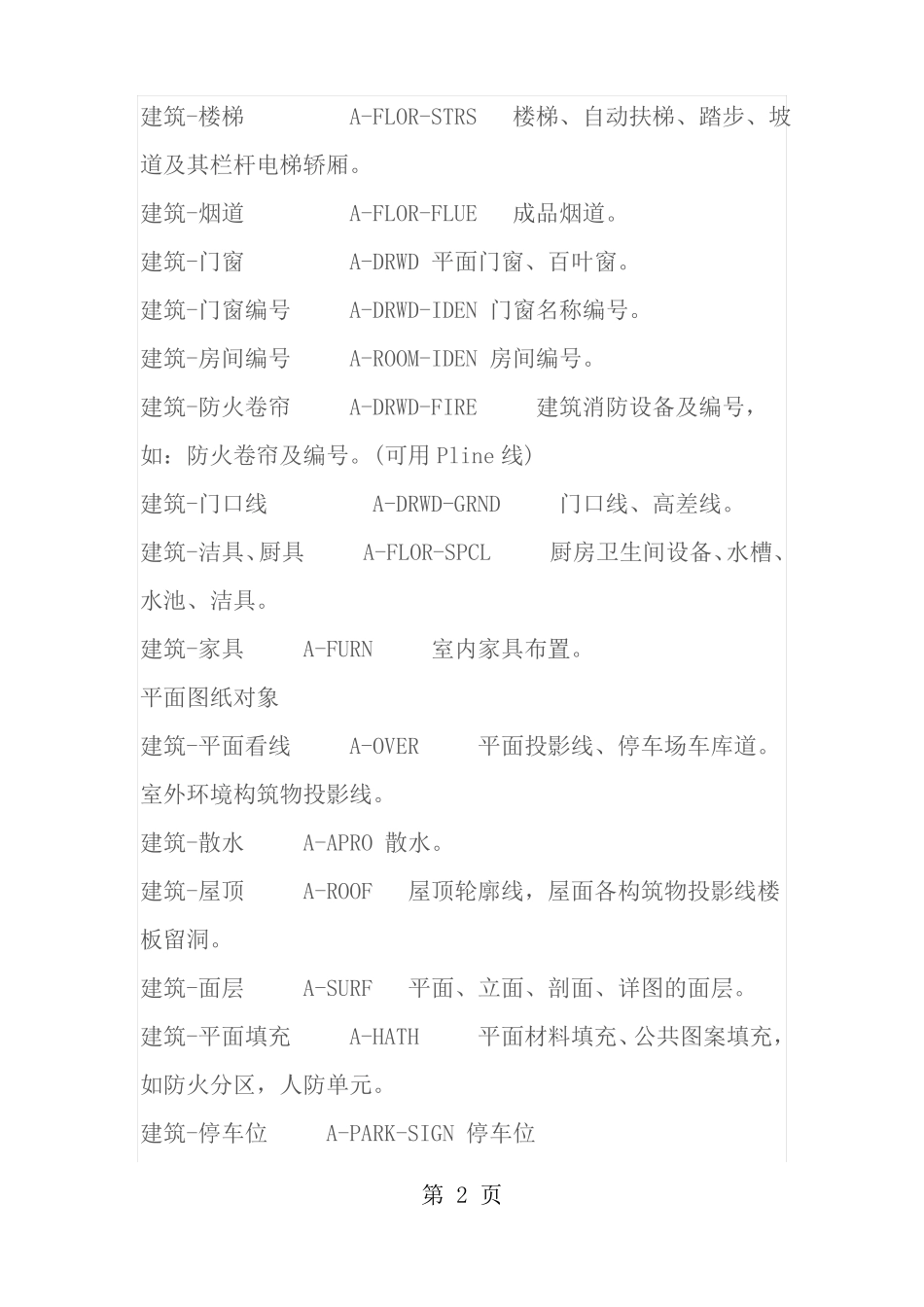

建筑图CAD中各线型名称英文缩写对应表平面图类图层中文名图层英文名说明建筑-轴线A-AXIS各层平面、剖面、立面、详图中的轴线。建筑-墙A-WALL所有平面实墙；剖面，详图的剖切墙体，梁板。建筑-人防墙A-AIRD-WALL人防临空墙、密闭墙，抗爆档墙建筑-轻质墙体A-WALL-PRTN平面各种材料的轻质隔墙，卫生间分段隔墙及门。建筑-玻璃幕墙A-WALL-GLAZ平面玻璃幕墙。建筑-矮墙A-WALL-PRHT平面、立面围墙、院墙及院门。建筑-墙保温层A-WALL-HPRT平面、立面、剖面、详图的保温层，防水层。建筑-柱子边线A-GLOS柱子、剪力墙边线。建筑-柱子填充A-GLOS-HATH柱子、剪力墙、其它灰度填充（回填土除外）。建筑-平面阳台、护栏A-FLOR-BALC平面图中央台栏杆、栏板、扶手。第1页建筑-楼梯A-FLOR-STRS楼梯、自动扶梯、踏步、坡道及其栏杆电梯轿厢。建筑-烟道A-FLOR-FLUE成品烟道。建筑-门窗A-DRWD平面门窗、百叶窗。建筑-门窗编号A-DRWD-IDEN门窗名称编号。建筑-房间编号A-ROOM-IDEN房间编号。建筑-防火卷帘A-DRWD-FIRE建筑消防设备及编号，如：防火卷帘及编号。(可用Pline线)建筑-门口线A-DRWD-GRND门口线、高差线。建筑-洁具、厨具A-FLOR-SPCL厨房卫生间设备、水槽、水池、洁具。建筑-家具A-FURN室内家具布置。平面图纸对象建筑-平面看线A-OVER平面投影线、停车场车库道。室外环境构筑物投影线。建筑-散水A-APRO散水。建筑-屋顶A-ROOF屋顶轮廓线，屋面各构筑物投影线楼板留洞。建筑-面层A-SURF平面、立面、剖面、详图的面层。建筑-平面填充A-HATH平面材料填充、公共图案填充，如防火分区，人防单元。建筑-停车位A-PARK-SIGN停车位第2页建筑-停车道A-PARK-CURB车库车道线，行车方向线，道牙。建筑-面积线A-AREA1面积、面积文字说明（打印时关闭）。建筑-区域线A-AREA2平面示意图、防火分区图、人防分区示意图、分区分段示意图、区域文字说明。建筑-区域文字说明A-AREA-TEXT各种示意图中的文字说明，如面积，分区编号等。建筑-回填土A-GOND-HATH回填土SOLID填充。建筑-其他A-OTHR及其他专业无关的图元、如地面材料装饰图案等。建筑-水专业设备A-EQPM-PLOM水专业专用图层，包括：地漏、水管、排水方向线、集水井、水沟等。建筑-水专业消防设备A-EQPM-FIRE消防栓等给排水消防设备。建筑-空调、燃气专业设备A-EQPM-MECH空调、燃气、专业专用图层。建筑-电器专业设备A-EQPM-ELEC电气专业专用图层。建筑-绿化环境A-TREE室外环境中的草地、树木等。建筑-吊顶A-CLNG建筑-辅助线A-MAP建筑-图框层TITLE建筑-图框文字TITLE-TEXT第3页建筑-建筑控制线A-CON-LINE建筑-红线A-SITE-REDL用地红线，建筑后退线为Pline线，根据出图比例等结合情况直接指定宽度。建筑-总图-建筑轮廓A-SITE-BOTL总图上新建建筑物轮廓线，通常情况用Pline线。建筑-总图-构筑物A-SITE-STRC总图上旧建筑物，构造物轮廓线。建筑-总图-道路A-SITE-ROAD主干道、次干道、支路。建筑-总图道路中心线A-ROAD-CENT主干道、次干道、道路中心线。建筑-登高面A-FIRE-APPA总图消防登高面。立面-剖面图治对象建筑-立面看线A-ELEV-LINE立面、剖面投影线、立面线脚。平面折转看线、立面框线、层面框架看线。建筑-剖面看线A-ELEV-LINE1剖面及乡土，楼板，墙体，梁板面层线。建筑-立面窗台、窗套A-ELEV-LINE立面、剖面各种材料的窗台、窗套、看线、窗户线脚。阳台线脚，出挑阳台看线。建筑-立面跳出构件A-ELEV-BALC立面、剖面挑出雨棚，出挑构件等看线。第4页建筑-立面门窗A-ELEV-DRWD立面及剖面的门窗、玻璃幕墙、洞口、透空、门窗编号。建筑-立面百叶A-ELEV-SHUT立面、剖面、多线条紧密的百叶等。建筑-材料填充A-ELEV-PATT立面、剖面各种外墙材料看线。平、立、剖面、详图材料填充。建筑-立面雨水管线A-ELEV-OTHER立面、剖面水落斗、雨水管线。建筑-立面外轮廓线A-FIFV-OUT立面外轮廓线，为Pline线，根据情况直接指定宽度。建筑-地平线A-GROU-LINE立面、剖面地平线，为Pline线，根据输出比例设定宽度。建筑-立面分割线A-ELEV-CUT建筑-室外台阶踏步A-OUTD-STEP立面、剖面室外。门口处台阶、踏步看线。建筑-花园围墙A-GARN-LAWN建筑-瓦屋面填充A-ROOF-PATT标注对象...
