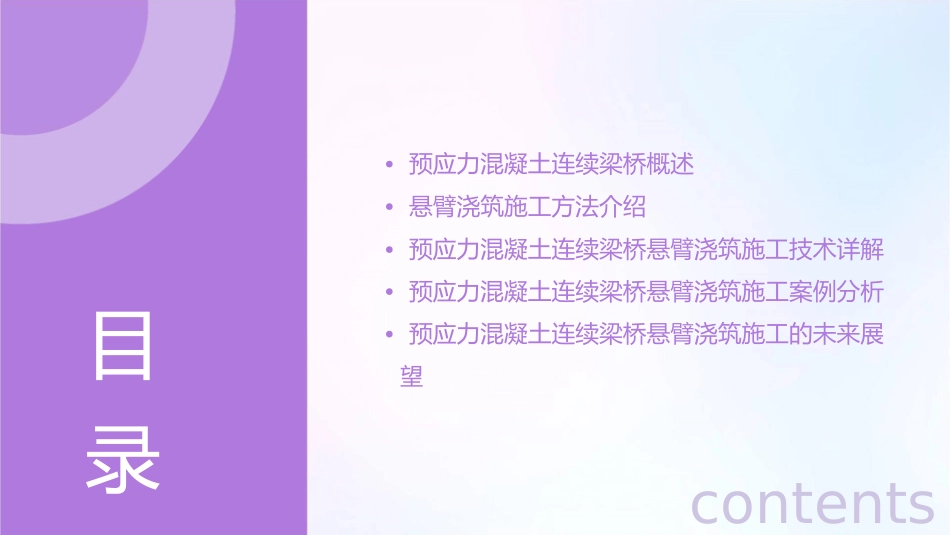

预应力混凝土连续梁桥悬臂浇筑施工知识讲座课件•预应力混凝土连续梁桥概述•悬臂浇筑施工方法介绍•预应力混凝土连续梁桥悬臂浇筑施工技术详解•预应力混凝土连续梁桥悬臂浇筑施工案例分析•预应力混凝土连续梁桥悬臂浇筑施工的未来展望目录contents01预应力混凝土连续梁桥概述定义与特点定义预应力混凝土连续梁桥是一种采用预应力技术，将连续梁作为主要受力结构的桥梁形式。特点具有较大的跨越能力、承载能力强、结构性能好、耐久性好等优点，广泛应用于公路、铁路、市政等工程建设领域。预应力混凝土连续梁桥的发展历程技术发展随着预应力技术的不断完善和施工方法的创新，预应力混凝土连续梁桥在跨度、结构形式和材料方面得到了不断发展和优化。起源预应力混凝土连续梁桥起源于20世纪50年代，最早的代表性桥梁为法国的PontdeNormandie桥。中国的发展中国在20世纪80年代开始大规模建设预应力混凝土连续梁桥，并逐步掌握了相关的设计、施工和材料制备技术。预应力混凝土连续梁桥的应用场景01020304公路桥梁铁路桥梁市政桥梁其他应用适用于高速公路和城市道路的适用于铁路跨越河流、海峡等场景，如京沪高铁南京大胜关长江大桥。适用于城市桥梁建设，如跨越城市道路、轨道交通线路等。在大型水利工程、港口码头等领域也有应用。跨越河流、湖泊、山谷等场景。02悬臂浇筑施工方法介绍悬臂浇筑施工方法的定义与特点定义：悬臂浇筑施工是一种将桥梁分成若干段，在桥墩上逐段浇筑或预制拼装，最后形成整体的方法。适用于大跨度、跨越深谷或急流的桥梁建设。特点对桥下交通影响较小。施工简便，不需要大型吊装设备。施工期间不需要设置临时支撑或挂篮。悬臂浇筑施工方法的适用范围01主要适用于大跨度预应力混凝土连续梁桥、T型刚构桥、连续刚构桥等桥梁类型。02对于跨越深谷、急流等复杂地形，以及需要减少桥下交通干扰的情况尤其适用。悬臂浇筑施工方法的流程挂篮设计及加工张拉预应力筋根据桥梁跨度和设计要求，进行挂篮设计并加工制作。在混凝土达到设计强度后，进行预应力筋的张拉。施工准备浇筑混凝土移动挂篮将挂篮前移至下一浇筑段，重复上述步骤，直至完成全桥施工。进行基础处理、桥墩施工等前期工作，安装好预应力筋和预埋件。在桥墩上放置挂篮，并逐段浇筑混凝土，形成梁体。03预应力混凝土连续梁桥悬臂浇筑施工技术详解施工前的准备工作施工组织设计施工现场勘查材料采购与检验临时设施搭建对施工场地进行实地勘察，了解地形、地质、水文等条件，为施工提供依据。制定详细的施工组织计划，明确施工流程、人员配置和设备调度。根据设计要求采购合格的预应力筋、混凝土等材料，并进行进场检验。搭建施工所需的临时支架、工作平台等设施，确保施工安全。施工中的关键技术要点模板制作与安装预应力筋的张拉与锚固制作符合设计要求的模板，确保其平整度、强度和稳定性，并按规定进行安装。根据设计要求对预应力筋进行张拉和锚固，确保其受力状态符合设计要求。混凝土浇筑与养护施工监控与调整采用合适的浇筑方法和养护措施，确保混凝土的密实度和强度。采用施工监控系统对施工过程进行实时监测，及时发现和调整施工中的问题。施工后的质量检测与验收外观检测结构检测对桥梁的外观进行检查，确保无明显缺陷和损伤。采用无损检测等方法对桥梁的结构进行检测，评估其承载能力和安全性。材料检测验收资料对使用的材料进行抽检，确保其质量符合设计要求。整理施工过程中的技术资料和验收报告，形成完整的验收资料。04预应力混凝土连续梁桥悬臂浇筑施工案例分析成功案例分享案例一案例二南京长江大桥的悬臂浇筑施工杭州湾跨海大桥的悬臂浇筑施工案例三案例四武汉长江二桥的悬臂浇筑施工上海东海大桥的悬臂浇筑施工典型案例解析南京长江大桥杭州湾跨海大桥该桥采用悬臂浇筑施工，成功解决了大跨度桥梁施工难题，成为当时中国桥梁建设的里程碑。该桥采用大跨度预应力混凝土连续梁结构，通过悬臂浇筑施工，实现了桥梁的顺利合龙。武汉长江二桥上海东海大桥该桥在施工过程中，采用了多项新技术和特殊措施，确保了桥梁的稳定性和安全性。该桥在施工过程中，克服了海上施工的种种困难，成功完...
