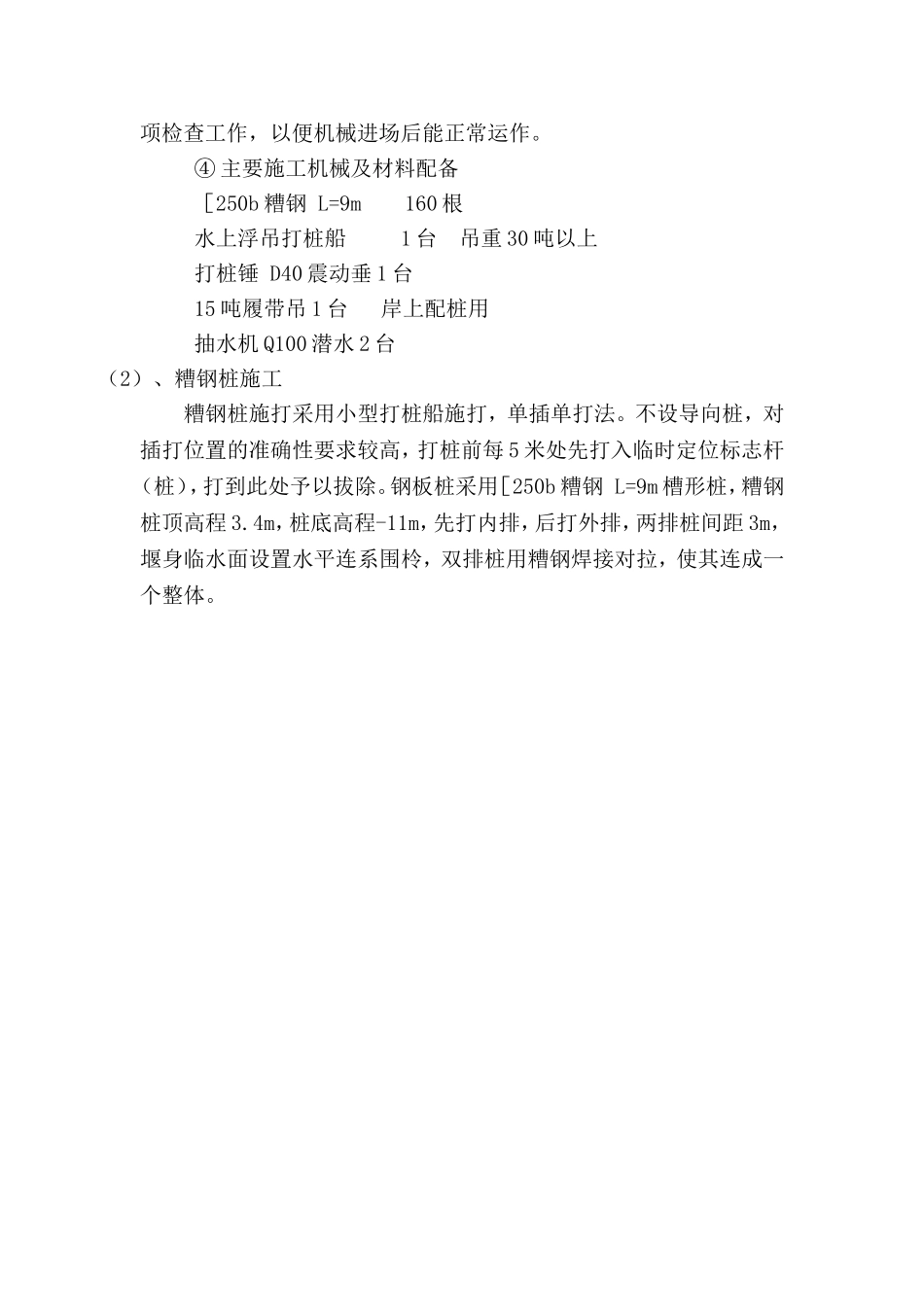

温州市瑶溪北单元11－B－05地块城中村改造工程围堰专项施工方案浙江建工集团有限责任公司2017年12月12日围堰专项施工方案一、工程概述1、工程概况为配合地下室土方开挖工程施工，减少河水对基坑的影响，本工程拟在基坑开挖前在场地东北角和西南角分别修筑围堰，抽干基坑范围内河水，东北角新建围堰长约11m,河岸标高约－2.47m；河水面标高－3.05m；西南角新建围堰长约7.4m，河岸标高约－2.64m；河水面标高－3.14m；围堰两侧用25b糟钢L＝9m打入。工程主要工程量包括：护岸工程、回填工程及河道疏浚。2、工程地质本工程位于瑶溪朱宅村11－B－05地块城中村改造工程东北角和西南角，河道宽约5~15m，河面常水位标高为0.7m～1.6m。根据勘察报告揭露，拟建场地勘探深度范围内地层自上而下为人工回填杂填土、冲湖积粘土、海积淤泥、海积含粉砂淤泥、海积淤泥质粘土、海积粘土、冲湖积粘土、海积粉质粘土、冲积粗砂、冲湖积粘土、海积粉质粘土、冲海积中细砂、冲积卵石等组成，共划分为6个工程地质层及13个亚层。根据设计图纸有关资料说明，通过对当地情况的了解，结合目前现场实际情况，由于本河道离开挖基坑距离较近，为防止基坑开挖期间河水压力对基坑施工影响，确保施工安全修筑本围堰。（见围堰平面布置图）。二、围堰施工方法及技术措施案1、围堰具体施工工艺施工准备→测量放线→打入糟钢→围堰内填土→围堰抽水→基坑开挖施工→围堰维护及拆除。2、施工方法（1）、施工准备①施工前技术交底：施工前组织对施工人员进行技术交底，让每个施工人员熟悉了解施工围堰的重要性，明确各施工班组的任务及工序要求，认真学习有关设计文件，教育施工人员严把质量关，严格按照设计和规范要求进行施工。②定位放样：在围堰施工前，先由测量组用全站仪按设计图纸对围堰进行精确的测量定位放样，定出围堰的位置和范围，用醒目的标志杆做标记并固定好。③做好堰基清理工作和场地平整工作及开工前质检和安检的各项检查工作，以便机械进场后能正常运作。④主要施工机械及材料配备［250b糟钢L=9m160根水上浮吊打桩船1台吊重30吨以上打桩锤D40震动垂1台15吨履带吊1台岸上配桩用抽水机Q100潜水2台（2）、糟钢桩施工糟钢桩施打采用小型打桩船施打，单插单打法。不设导向桩，对插打位置的准确性要求较高，打桩前每5米处先打入临时定位标志杆（桩），打到此处予以拔除。钢板桩采用［250b糟钢L=9m槽形桩，糟钢桩顶高程3.4m，桩底高程-11m，先打内排，后打外排，两排桩间距3m，堰身临水面设置水平连系围柃，双排桩用糟钢焊接对拉，使其连成一个整体。打设的糟钢桩应紧密,钢桩挺直。严禁使用钢度差或已变形的糟钢，打设时糟钢桩应与地面垂直入土，并用定位夹板确保打设好的糟钢桩为一直线。桩顶标高3.4m其顶面力求平顺。打桩时应有防止已打桩下沉的措施。桩顶标高误差应控制在±100mm之内，标高误差过大时应及时采取补救措施（3）、围堰土方填筑围堰内土方填筑主要采用进占法施工。填土高度约为2.5m，填土前先在糟钢桩内放置无纺布，装土车运送至围堰施工区，挖掘机进行填筑碾压，逐步向前推进。围堰填筑工序为：卸土、填筑、碾压。围堰坝身填土不能一次填足，应间隙填筑，利用河水浸泡，泥土逐层沉实。更不能当即合拢，以免引起坝身倾倒。（4）、围堰抽水围堰填筑结束糟钢桩施工完成后即可抽水，抽水时须派专人观察围堰坝体情况，如发生坝体沉陷，滑动等异常情况需及时采取措施，加固处理。围堰初期排水不宜太快，排水太快不利于坝体稳定。出水后坝体及时压实；发现渗水即停止抽水加固围堰，维护围堰安全。(5)、围堰维护及拆除围堰填筑完成后，应认真做好维护工作，在围堰的迎水面，为防止涨水及风浪的浸蚀，在围堰的外侧铺设土工布再用厚20厘米砂袋护面，以确保围堰的安全。勤观测，一旦发现异样，应立即修补。尤其要备好一定数量的备用材料、机械设备，特别是在排水期、汛期，应备好一定数量的备用糟钢、钢丝绳，石块以备急用，一旦出现问题，可及时抢险。平时注意天气变化情况、以便心中有数。掌握天情、雨情的变化，做到心中有数，早作准备。施工围堰拆除前，先对基坑充水，水位平衡后才能拆除。拔除糟钢需...
